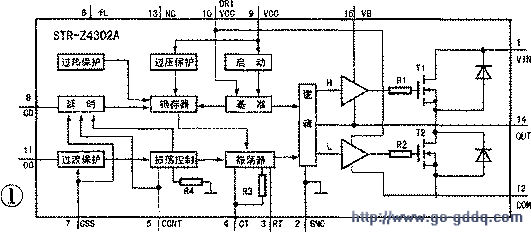

STR-Z4302A是日本三肯公司2000年推出的一种新型半桥式开关电源集成电路。它与普通电源厚膜块最大的不同是内部含有两只大功率MOS开关管，且工作于推挽状态，故自身损耗小，输出功率大，理论上可达700W。而普通单只开关管式厚膜块的最大输出功率一般不超过250W。STR-Z4302A广泛应用于34～48英寸人屏幕彩电开关电源，图1是其内部电路框图。
由图可知，它内含启动电路、逻辑电路、振荡控制电路、振荡器、激励电路、过压／过流／过热等保护电路。它与误差控制与保护集成电路HIC1015配合，构成性能优异的大功率开关电源。表1是STR-Z4302A各引脚功能和在海信TC3400D彩电上的实测数据。

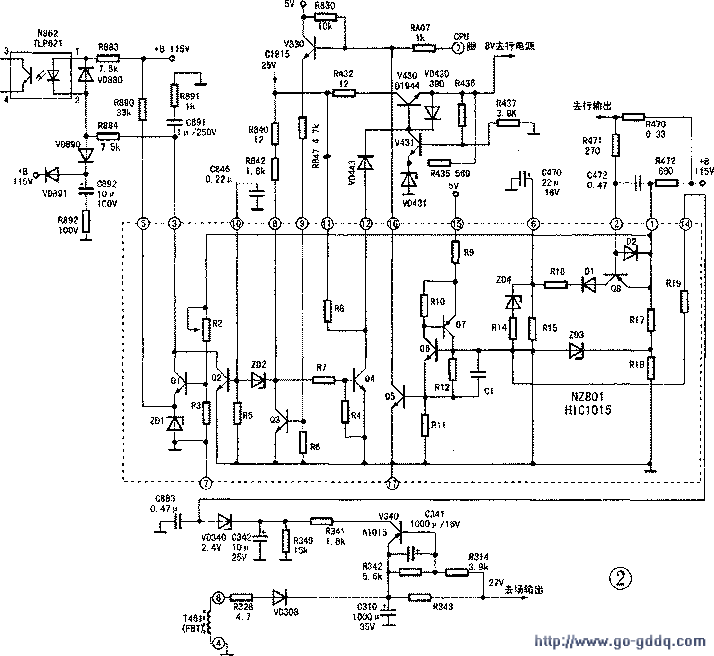

图2虚线框内是HIC1015内部电路，表2是HIC1015各引脚功能和在海信TC3400D彩电上的实测数据。
表1 STR-Z4302A引脚功能与实测数据
| 脚号 | 引脚功能 | 正常工作电压(V) | 对热地电阻(KΩ) | |
| 红笔测 | 黑笔测 | |||
| 1 | 高端开关管漏极电源输入 | 310 | 20 | 500 |
| 2 | 地 | 0 | 0 | 0 |
| 3 | 振荡器外按定时电阻 | 4.7 | 8.7 | 118 |
| 4 | 振荡器外接定时电容 | 1.8 | 2.5 | 500 |
| 5 | 稳压／待机控制价号输入 | 5.6 | 2.9 | 500 |
| 6 | 最低频率设定 | 5.4 | 3.2 | 118 |
| 7 | 软启动外接延时电容 | 3.9 | 3.5 | 500 |
| 8 | 外接延时关断电容 | 0.2 | 1.8 | 7.5 |
| 9 | 控制电路电源 | 12.8 | 2.4 | |
| 10 | 激励电路电源 | 7.9 | 1.8 | 45 |
| 11 | 过流保护信号输入 | 0.15 | 0.056 | 0.089 |
| 12 | 输出地 | 0 | 0 | 0 |
| 13 | 空 | / | / | / |
| 14 | 输出 | 128 | 17 | |
| 15 | 高端激励电源端 | 136 | 16.7 | |
| 脚号 | 引脚功能 | 在路电压(V) | 在路电阻(kΩ) | ||
| 正常工作 | 待机 | 红笔测 | 黑笔测 | ||
| 1 | 误差取样电压输入(115V) | 115 | 63 | 3.6 | 20.7 |
| 2 | 过压过流保护检测输入 | 115 | 63 | 3.8 | 22.5 |
| 3 | 误差放大器误差信息输出 | 24.5 | 5.2 | 6.5 | 23.4 |
| 4 | 空 | / | / | / | / |
| 5 | 基准电压产生输入端 | 6.2 | 0.1 | 7 | 54 |
| 6 | 过流保护滤波，充电电容外接端 | 0.01 | 0 | 9.4 | 20.5 |
| 7 | 地 | 0 | 0 | 0 | 0 |
| 8 | 待机控制电压输入 | 0.7 | 6.8 | 6.7 | 10 |
| 9 | 开机／待机控制输入 | 4 | 0 | 4.7 | 4.8 |
| 10 | 干扰滤波电容 | 0.3 | 1 | 3.4 | 3.4 |
| 11 | 25V电源 | 23 | 23 | 16.3 | 24 |
| 12 | 行振荡电源输出控制 | 10.3 | 0.05 | 10 | 13.6 |
| 13 | 空 | / | / | / | / |
| 14 | 场输出过流保护 | 0 | 0 | 1.6 | 2.7 |
| 15 | 芯片5V电源端 | 5 | 5 | 1.8 | 1.8 |
| 16 | 保护电路控制输出 | 4.8 | 0.4 | 5.8 | 8 |
| 17 | 地 | 0 | 0 | 0 | 0 |
