当流过L3的电流降为零时，辅助绕组送给IC3⑤脚的电压会变为低电平，即IC3内部零电流检测比较器的正相输入端为低电平，输出端为低电平，IC3内部RS触发器的S端为低电平。此时，IC3的④脚（电流比较器负输入端）电压降低。当电流比较器负输入端电压低于正输入端电压时，电流比较器将会输出误差电压（高电平），送给RS触发器的R输入端，由于RS触发器的S输入端为低电平，则输出端Q为低电平。于是IC3内部栅极驱动管截止，即IC3的⑦脚输出高电平，Q3又开始导通，L3中的感应电动势极性反转，流过L3的电流又开始上升，即PFC电路进入下一个工作周期。
    4.DC/DC变换电路

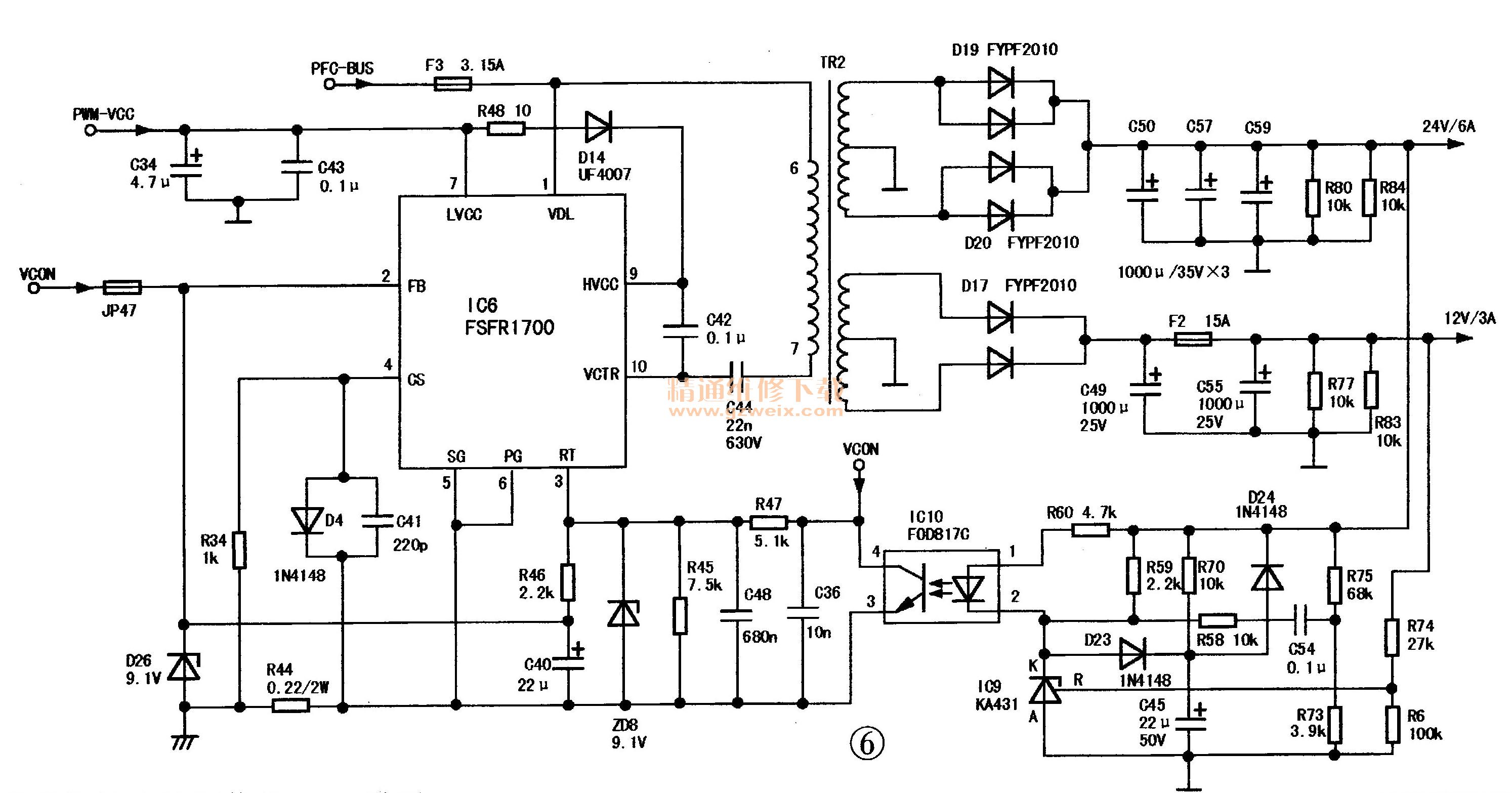

    该电源板的DC/DC变换电路如图6所示，FSFR1700XSL是一款采用零电压软开关技术的半桥LLC谐振变换集成电路，TR2 （5123 -0601 TU-0000）为脉冲变压器。C44为谐振电容，与TR2中的电感一起组成LLC谐振。R48为限流电阻，D 14 （UF4007）为自举升压二极管，C42为自举升压电容，R44为过流检测取样电阻，R73～R76为取样电阻，IC10 （PC817）为光电藕合器，IC9（TL431）为具有精密电压基准的稳压集成电路，R58、C54用于防止寄生振荡。

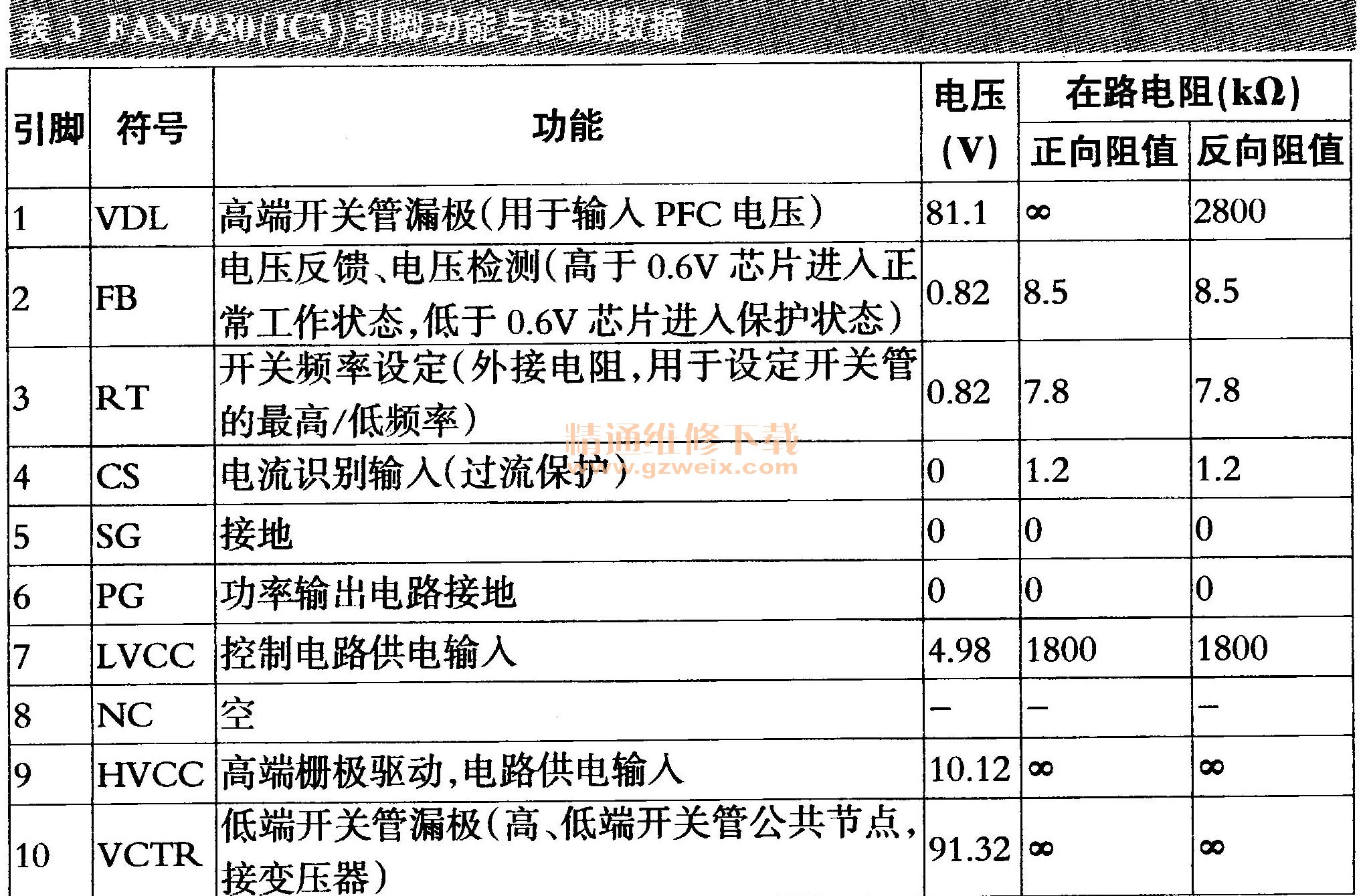

    FSFR1700XSL内部集成了欠压锁定检测、振荡器、比较器、分频器、延时器、或非门、电平移相器、栅／门极驱动器、功率输出开关管、计数器、RS触发器、过压保护、过流保护、过热保护、线电压欠压保护等电路，其引脚功能与实测数据见表3。

    （1）启动过程
    当PFC电路正常工作后，IC3的②脚输出控制信号，Q2导通，Q2输出的PWM VCC电压，送给IC6的⑦脚，为其提供工作电源。
    当IC6内部的欠压锁定检测电路检测到输入⑦脚的电压高于典型门阈值12.5V时，欠压锁定检测电路将会输出使能控制信号，相关电路开始启动。同时，稳压电路为相关电路提供工作电压。当IC6③脚内部的振荡电路得到正常供电后，振荡电路开始振荡。振荡产生的信号经过分频器、延时器、或非门、电平移相／平衡延时器、栅极驱动器后，送到高端、低端功率开关管的栅极，半桥LLC谐振变换电路开始工作，TR2初级②-⑥绕组中流过变化的电流，从而感应出电动势，各次级绕组也感应得到相应的电动势，经整流、滤波后，得到12V与24V电压，实现DC/DC变换的目的。
    （2）稳压过程
    当12V或24V输出电压升高时，此电压经电阻取样使IC9的R极电压升高，则K极电压降低，通过IC10内部发光二极管的电流加大，光敏三极管导通程度加深，IC6的②脚得到的反馈电压降低，在IC6内部电路的作用下，开关管在一个周期内的导通时间变短，TR2各次级绕组的感应电压相应降低，从而达到稳压的目的。当输出的12V或24V电压降低时，其稳压过程与上述相反。
    （3）12V、24V过压保护
    当DC/DC变换电路12V或24V输出端的电压过高时，偏高的电压会齐纳击穿ZD5或ZD4，给Q12基极送去一个高电平信号，Q12饱和导通，Q8也随之饱和导通，光电祸合器IC11的①脚供电被强制拉低，IC11无法工作，参见图4。此时，Q5因基极得不到偏置电压而截止，PFC控制集成电路失电而停止工作，从而实现过压保护。
    （4）芯片内部过压、过流、过热保护
    当IC6的⑦脚供电电压超过阑值电压23.5V时，过压保护电路起控，强制振荡器停止振荡，内部功率开关管因无法得到驱动信号而被关断，从而实现过压保护。
    当由于某些原因使得功率输出回路的电流过大时，过大的电流经R44取样，R34、C41积分，反馈到IC6的④脚，只要IC6的④脚低于0.58V且持续时间超过1.5 μs时，过流保护电路起控，强制振荡器停止振荡，内部功率开关管因无驱动信号而关断，从而实现过流保护。
    当功率开关管的温度超过130℃时，过热保护电路起控，强制振荡器停止振荡，从而实现过热保护。
