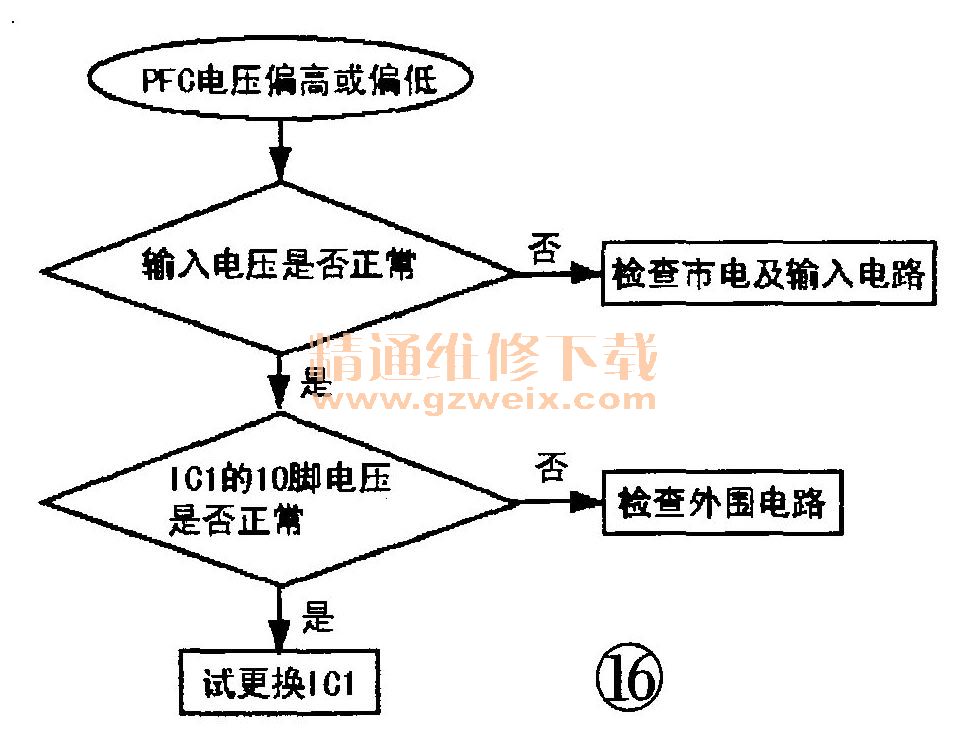

故障现象5; PFC输出电压偏高或偏低。
    分析检修：首先检测输人电压及输入电压检测电阻是否正常，然后检查稳压反馈回路和电流反馈回路是否正常，如无异常，最后考虑代换IC1。该故障的具体检修流程如图16所示。

    故障现象6:PFC输出电压带负载能力差。
    分析检修：对于该故障，先检查PFC电压反馈电路是否有问题，然后检查升压回路，尤其是检测L1、L2性能是否正常，最后考虑更换IC1。该故障的具体检修流程如图17所示。

    故障现象7;12V、24V电压无输出。
    分析检修：对于该故障，首先检查DC-DC变换电路是否存在过流现象，然后检查IC12的工作条件是否具备，T2初级回路是否正常，最后考虑更换IC12。该故障的具体检修流程如图18所示。

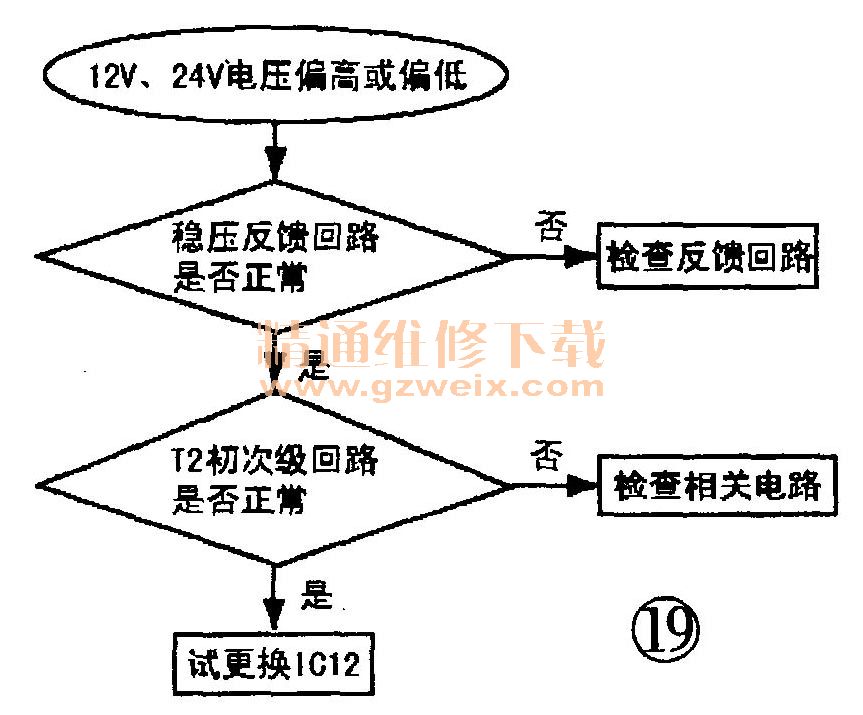

    故障现象8 ;12V 、 24V电压偏高或偏低。

    分析检修：对于该故障，首先检查稳压反馈回路是否正常，然后检查T2的初、次级回路是否正常，如无异常，最后考虑更换IC12。该故障的具体检修流程如图19所示。
