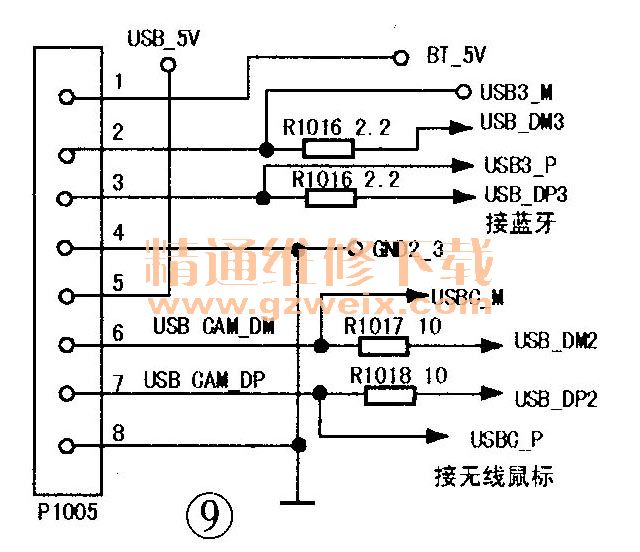

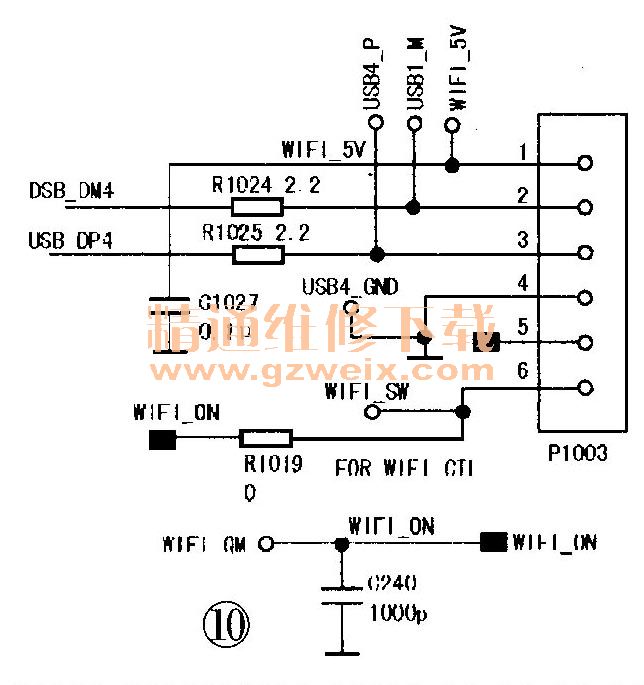

该机芯的蓝牙和无线鼠标的接口电路如图9所示，数据传输端口为USB -DM3 、USB -DP3 ; W IFI接口电路如图10所示，数据传输端口为USB -DM4 、USB -DP4，这些外设均是采用USB协议进行数据传输。P1005的⑤～⑧脚预留可扩展至无线MIC（话筒）。
USB_DM2/USB DP2作为P1004摄像头接入使用，如图11所不，RT9711（U1004）是一块内置有N沟道的MOS-FET的DC-DC转换电路，最高输入电压为6.5V，输出最大电流为1.5A，有SOT-23-5和SOP-8两种封装形式，多用于USB口、摄像头等电路的供电电路中。该电路默认状态为关闭状态，当接入摄像头后，DE-TECT信号变为高电平，三极管Q1002导通，U1004的③脚变为低电平，U1004内部电路启动，从⑤脚输出5V电压，供给摄像头。
3. 1.15V内核供电电路

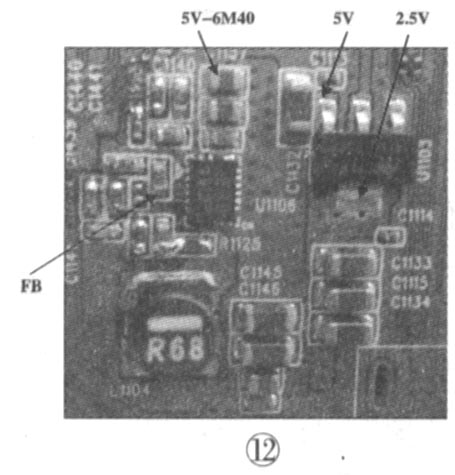

该机芯的主IC和芯片6M40所用的内核电压为1.15V，该电压由新型电压转换器MP8606DL降压得到，其关键测试点如图12所示。
MP8606DL是一款高频同步整流降压开关模式转换器，输入电压为2.9V～6.5V，具有6A的连续输出电流能力，以及快速瞬态响应和环路稳定性高等优点。该芯片采用3rnmx4mm QFN18封装形式。在MS801机芯中，此处电路用的同步降压电流模式DC -DC转换器TPS54519，其输出电流最大值为5A。

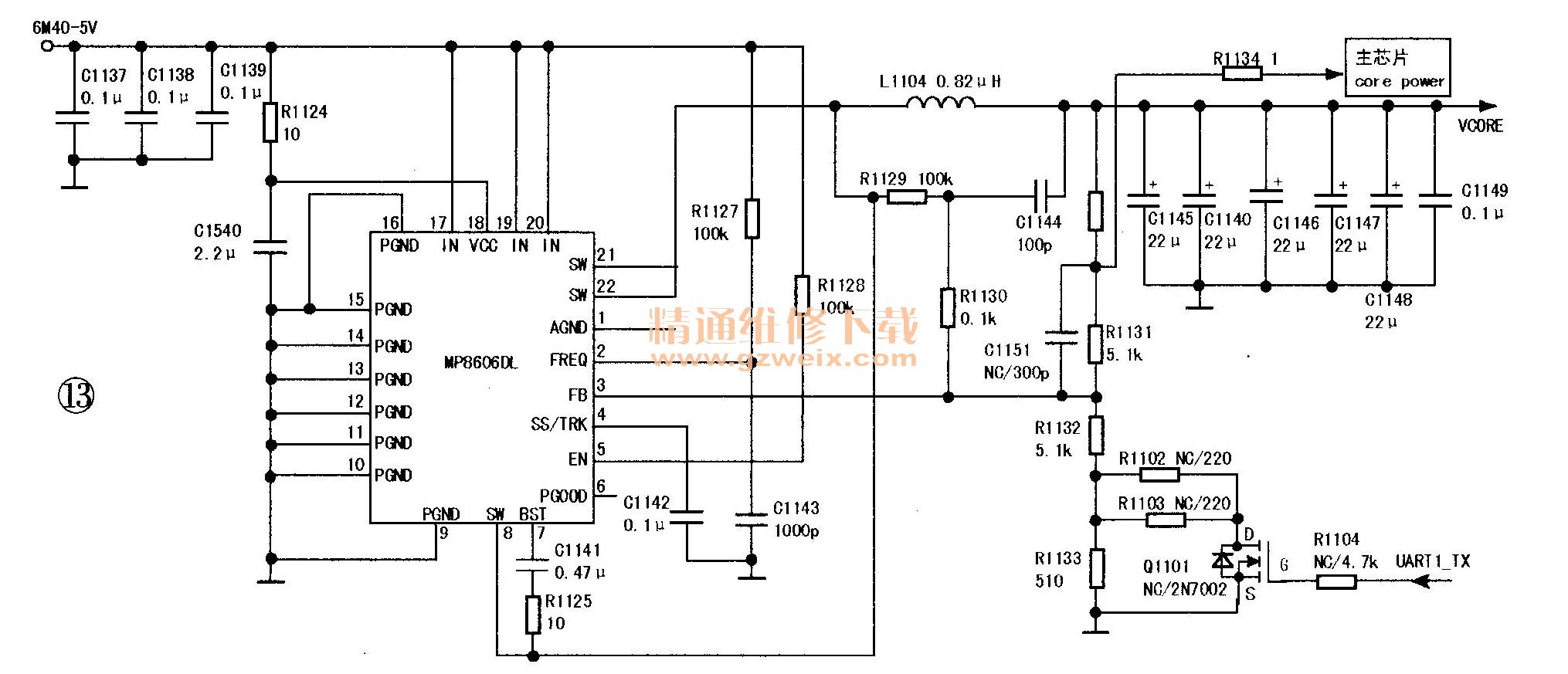

该DC-DC变换电路如图13所示，属于BUCK（降压）型，其③脚（FB）外接反馈电路，可通过调节该脚外接分压电阻的阻值来改变输出电压的大小，最低输出电压为0.6V;②脚为工作频率设置端，具体值由电阻R1127的阻值决定，若阻值为220kΩ，则工作频率约为881.5kHzoQ1101及R1102～R1104等元件构成电压反馈控制电路，主要作用就是在核电压（Corepower）偏高或者偏低时进行反向调整。输出电压VCORE经R1134送给检测电路。若检测得输出电压偏低，则主芯片发出的UART 1_TX信号为高电平，Q1101导通，R1102、R1103连入电路，则MP8606DL的③脚电压下降，在芯片内部电路的控制下，输出电压升高，此时输出电压为1.193～1.26V；反之，当输出电压升高时，则主芯片发出的UART 1_X信号为低电平，Q1101截止，此时输出电压为1.164V～1.236V。
4．高速传输USB3.0技术与控制电路

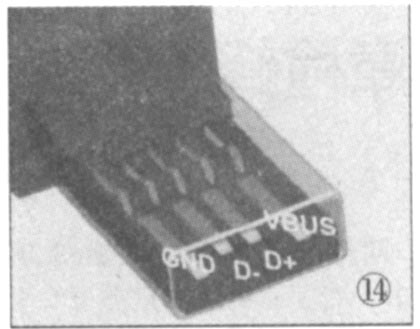

USB （Universal SerialBUS）是一种通用串行总线协议技术，经历多年发展，2.0规格已被广泛应用。USB3.0又称SurperSpeed USB，是最新的USB规范，其物理层传输速度可达5 Gb （byte） /s，应用层理论吞吐量在300Mb （byte） /s以上，远远大于USB2.0的信号传输速率。部分USB3.0端口如图14、15所示。

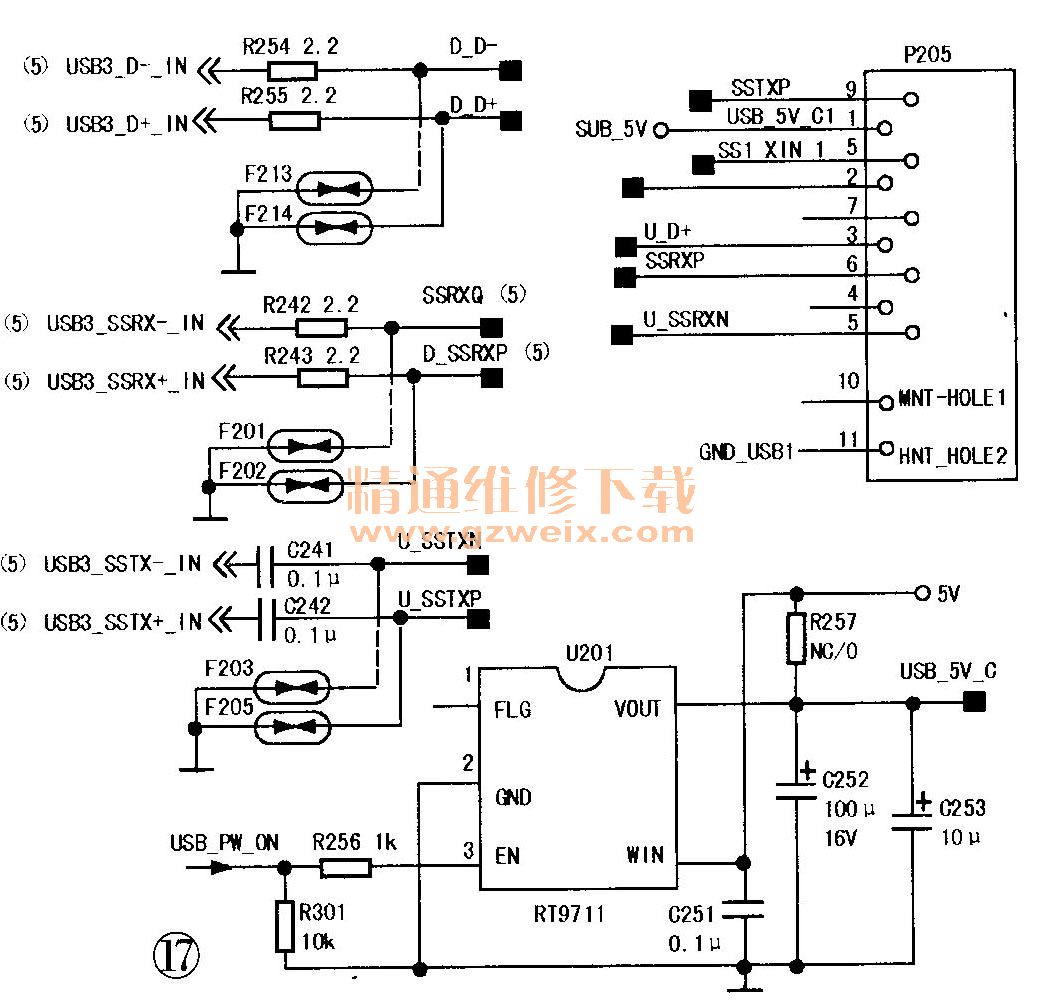

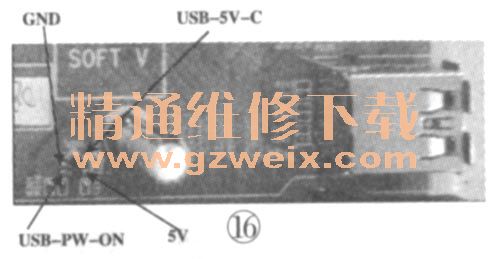

USB3.0接口必须安装控制电路，并且默认状态为OFF。本机芯USB3.0接口电路关键测试点如图16所示，其控制电路如图17所示。U201（RT971I ）的导通和关断由主IC的I/O口进行控制，当USB_W_ON信号为高电平时，即U201的③脚为高电平，U201内部的N沟道MOS-FET导通，输出USB_5V电压；当USB PW_ON信号为低电平时，没有USB_5V电压输出。
须说明的是，目前USB3.0接口不支持强制升级，原因是USB3.0的驱动比较复杂，导致Mboot文件容量变大，目前的升级软件尚不支持。若MS901主板要强制升级，则需外接升级小板。

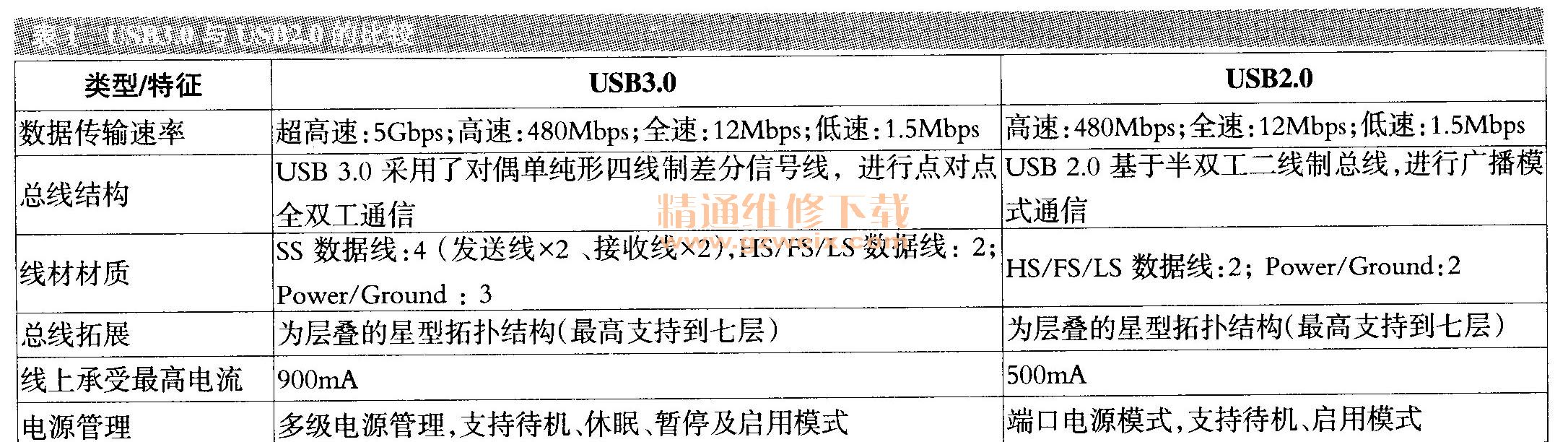

值得一提的是，USB3.0技术除在数据传输速率上远高于USB2.0技术外，在总线结构、线材材质和电源管理方面也有较大差别，见表1。
在总线结构方面：USB 3.0采用对偶单纯形四线制差分信号线，进行点对点全双工通信（同步双向通信），并没有采用USB2.0的半双工通信（异步双向通信）方式。USB3.0用两信道将数据传输（Transmission）及确认（ACKnowledgement）过程分离，从而使数据传输速度更快。

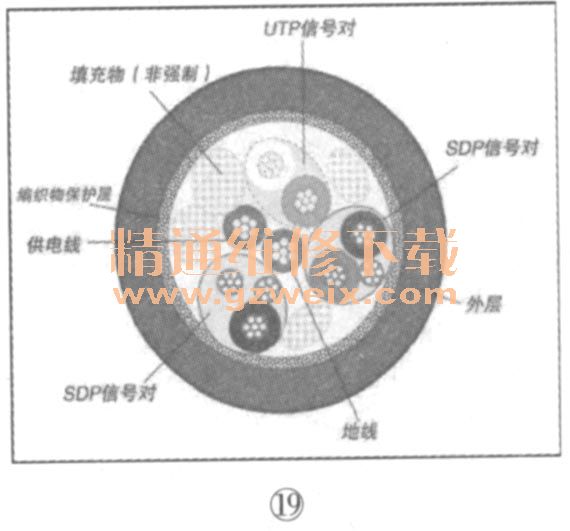

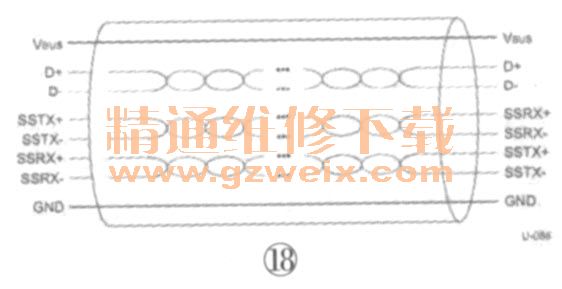

在线材材质上，USB3.0除了跟USB2.0共用电源线（VBus ）、地线（GND ），传输信号线（D＋/D－）外，还多了二对SS信号线，如图18所示，以完成下行（Down Stream）及上行（Up Stream）两信道的全双工通 信。USB 2.0采用纤细的、非屏蔽的双绞线（Unshielded TwistedPair），而USB3.0采用多核SDP（Shielded Differential Pair，有遮蔽差分讯号对）线，如图19所示。
线上电压方面，USB3.0链路电压提高至900mA （USB2.0为500n A ），这样使USB设备能更快速的充电。
