三、开/待机控制电路

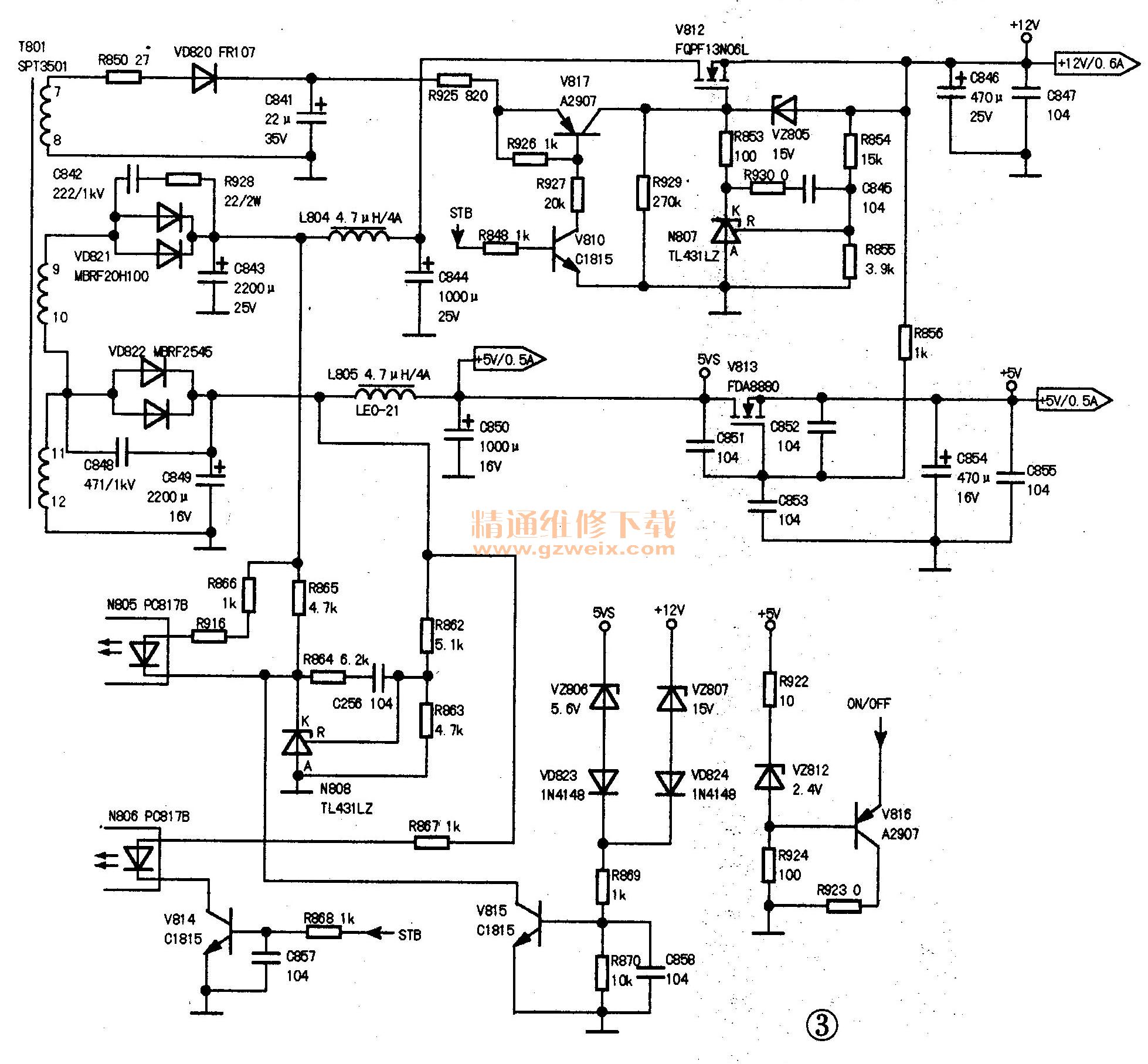

开／待机控制电路由待机12V/5V控制电路和待机VCC控制两部分组成：一是由V812、V817、N807、V810、V813组成的12V、5V控制电路，待机时切断负载电路＋12V和＋5V/0.5A电源输出供电，相关电路参见图3;二是由V814、光电耦合器N806、V805组成的VCC控制电路，待机时切断N802的⑧脚VCC供电，PFC电路停止工作，相关电路参见图2。

    1．待机状态
    待机时，CPU输出的STB信号为低电平，V810、V814截止。V810截止后，V817截止→V812截止→12V电压无输出。V814截止后，N806截止→V805截止→无VCC电压加到N802的⑧脚→PFC电路不工作。
    2．开机状态
    二次开机后CPU输出的STB信号为高电平，一路经电阻R848加到V810基极，另一路经电阻R868加到V814基极。加到V810基极上的STB电压使V810导通。V810的集电极为低电位，其低电平信号经过R927加至V817的基极，V817正偏导通，12V电压经V817的c-e结送到V812的G极，V812导通。V812的G极接有KA431（N807） 、与其共同组成降压稳压电路，把14V电压稳压成12V电压后，从V812的源极输出。同时，输出的12V电压经R856加到V813的G极，V813用于控制5VM电压输出。V813因12V电压加至G极而导通，输出5V电压，为整机正常工作提供电源。
