1. STR- F6456维修资料

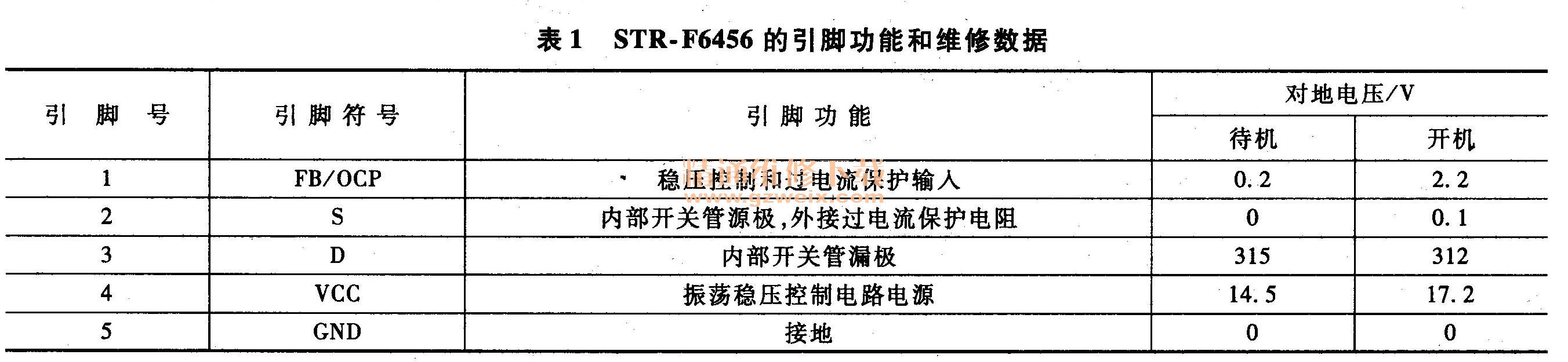

STR- F6456是新型高清彩电开关电源厚膜电路，应用在创维6D20机芯高清彩电开关电源一次电路中。STR- F6456内部电路框图与STR- F6656相同，内含振荡器、电压检测电路、时间常数、过电压保护、放大器、基准电压、反馈信号检测、驱动电路和大功率MOs开关管。STR- F6456的引脚功能和维修数据见表1。
2. STR- F6553维修资料

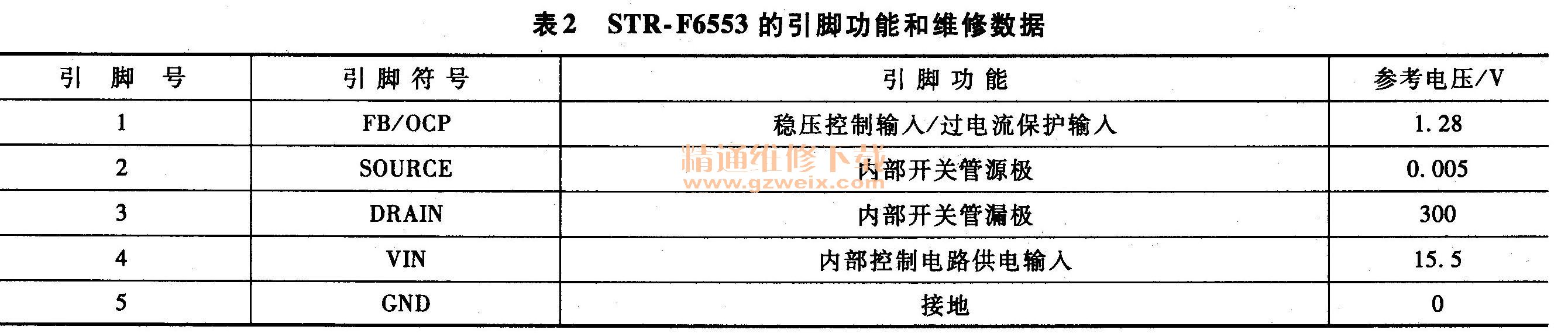

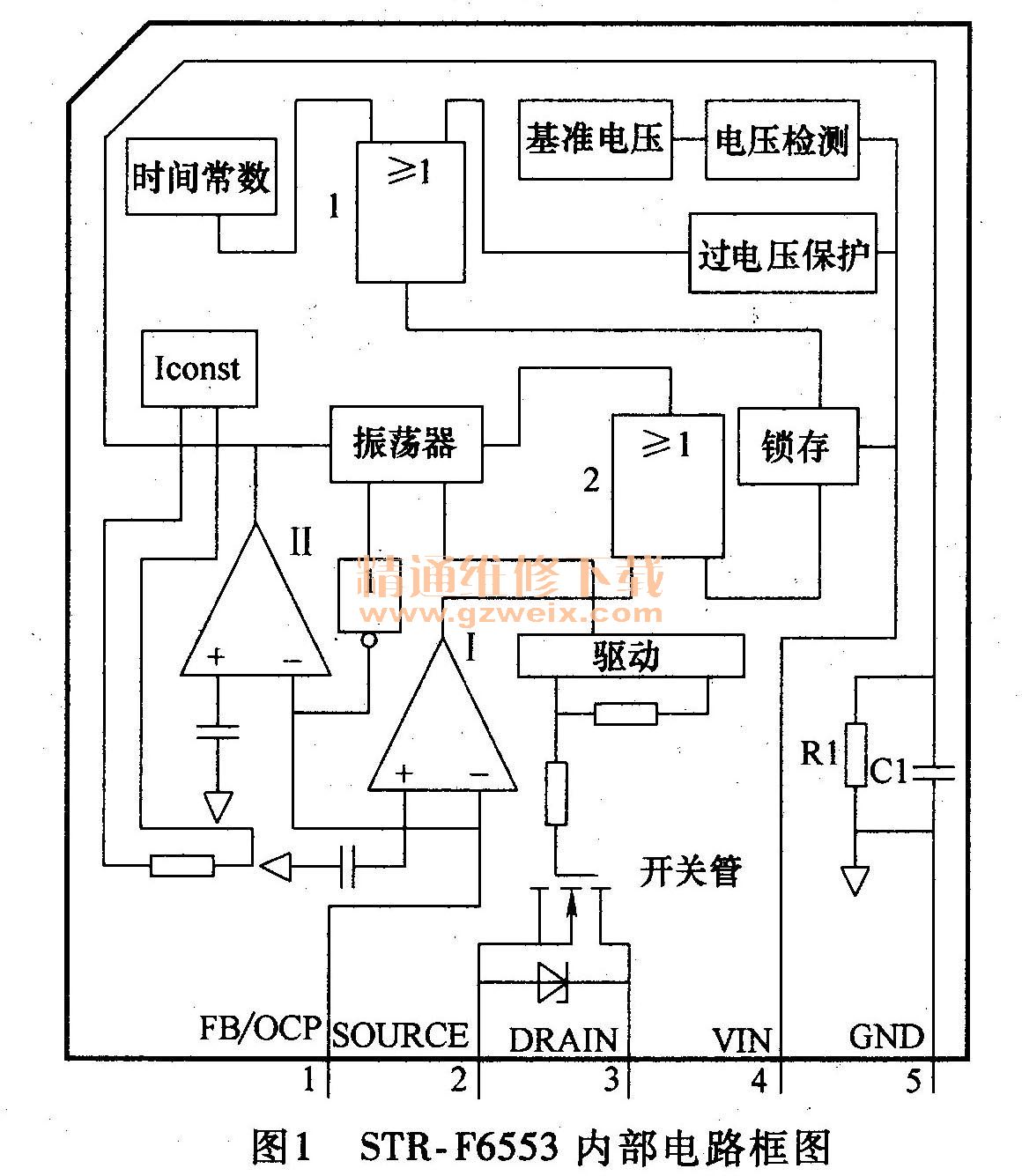

STR- F6553是日本三肯公司生产的高清彩电开关电源厚膜电路，应用在创维3101机芯高清彩电开关电源一次电路中。STR- F6553内部电路框图如图1所示，内含电压检测、过电压保护、振荡器、时间常数、基准电压、反馈检测、驱动电路和大功率MOs开关管。STR-F6553的引脚功能和维修数据见表2。
3. STR- F6656维修资料
STR-F6656三肯公司生产的开关电源厚膜电路，应用于创维5D60, 6D95机芯开关电源中。该芯片已在第1章的维修资料中介绍过，不再赘述，其内部电路框图如图1-5所示。STR- F6656的引脚功能和在创维机芯中应用时的维修数据见表3。
4. KA5 Q1265 RF维修资料
KA5 Q 1265 RF仙童公司（FPS）研发高清彩电开关电源厚膜电路，应用于创维6P30机芯高清彩电开关电源中。该芯片已在第1章的维修资料中介绍过，不再赘述，其内部电路框图如图1-2所示。KA5 Q 1265 RF的引脚功能和在创维机芯中应用时的维修数据见表4。
5. KA5 Q1565 RF
KA5 Q 1565 RF是仙童公司研发的系列关断型开关电源厚膜电路，应用于创维6M20, 6M23, 6M31机芯高清彩电开关电源一次电路中。KA5 Ql565/RF内部电路框图与KA5 Q 1265 RF相同（见图1-2），包括场效应开关管和脉宽调制型PWM控制器，内含振荡器、欠电压锁定输出，最优化的开关驱动，热关断保护，过电压保护，精确的稳定补偿，失效保护等功能。其特点是，采用准谐振型交换控制器，内触发型待机模式，具备脉冲电流限定功能。KA5 Q1565 RF的引脚功能和维修数据见表5。
