1. KA3842维修资料
KA3842是性能优异的单端激励方式的开关电源控制芯片，应用于厦华HDTV高清机芯开关电源的主电源中。其内部电路框图如图1所示，内含振荡器、基准电压发射器、电压检测、内部偏置、误差放大器、电流检测电路和激励输出电路等。KA3842的引脚功能和维修数据见表2。
2. TNY254P/255/264维修资料

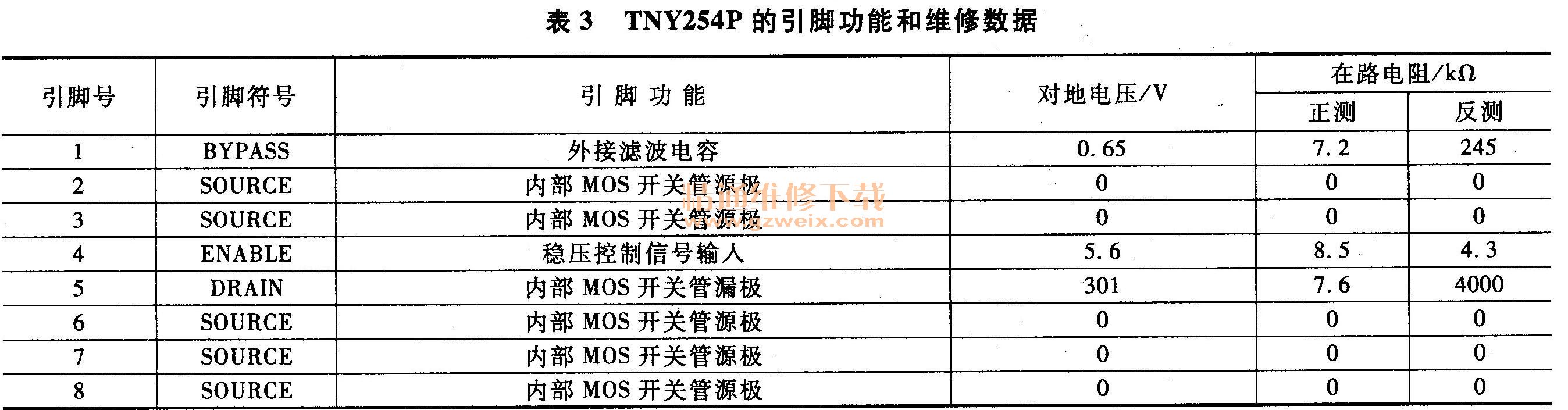

TNY254P/255/264是小型开关电源厚膜电路，应用于厦华HDTV高清机芯和U系列、电开关电源的副电源中。TNY255内部电路框图如图2所示，TNY254 P/264与其基本相同700V的MOSFET开关管和振荡、稳压、驱动电路，高压开关电流源，限流和热关断电路，可独立完成电源开关振荡过程，同时其内部还设有过电流、过热、过电压保护电路等。TNY254P, TNY255, TNY264的引脚功能和维修数据分别见表3、表4、表5。
3. TDA4605维修资料
TDA4605是控制MOs大功率场效应晶体管的稳压控制电路，应用在厦华U系列高清彩电开关电源一次电路中。内部电路方框图如图3所示，内含参考电压、电压检测、启动脉冲发生器、比较器、逻辑控制电路、电流检测、驱动输出等电路，具有过电压、过电流保护功能。TDA4605的引脚功能和维修数据见表6。
