1. FSCQ1265维修资料

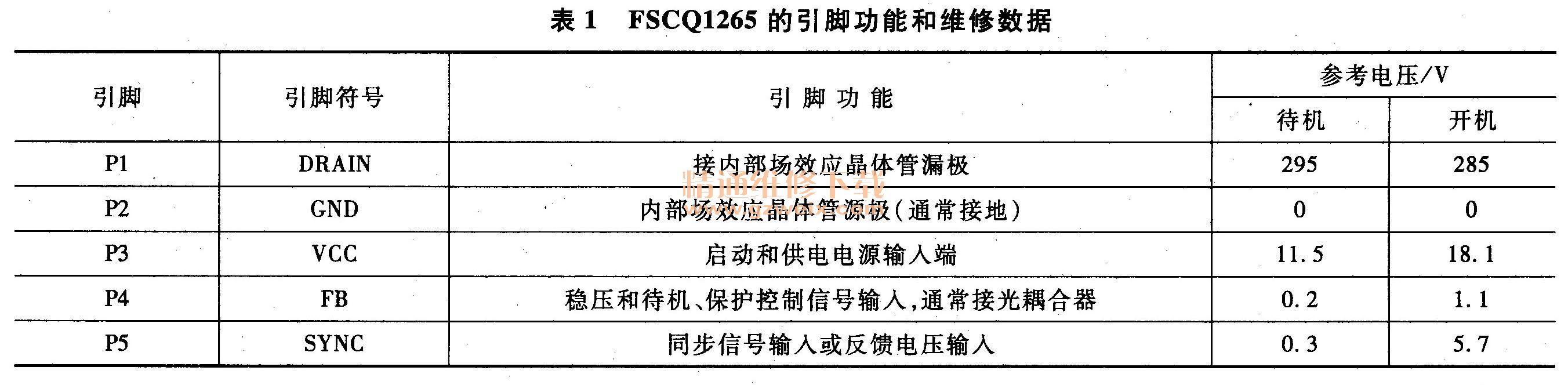

    FSCQ1265开关电源厚膜电路是一个SFET的脉宽调整控制器，应用于康佳AS, TG, TT系列高清彩电开关电源中。内部电路框图可参考图1-4,它集成了固定频率振荡器、低压锁止、LEB、门驱动优化、内部软启动、温度补偿、线圈电流补偿和过载、过电压、过电流、过热保护电路。与MOSFET脉宽调制器相比，FSCQ1265减少了整体成本、元器件数量少、尺寸小、重量轻，提高了效率和系统稳定性。启动电流为25μA，工作电流为6mA，待机模式下消耗功率仅为1 W。  FSCQ1265的引脚功能和维修数据如表1所示。



    2. KA5 Q1265 RF维修资料

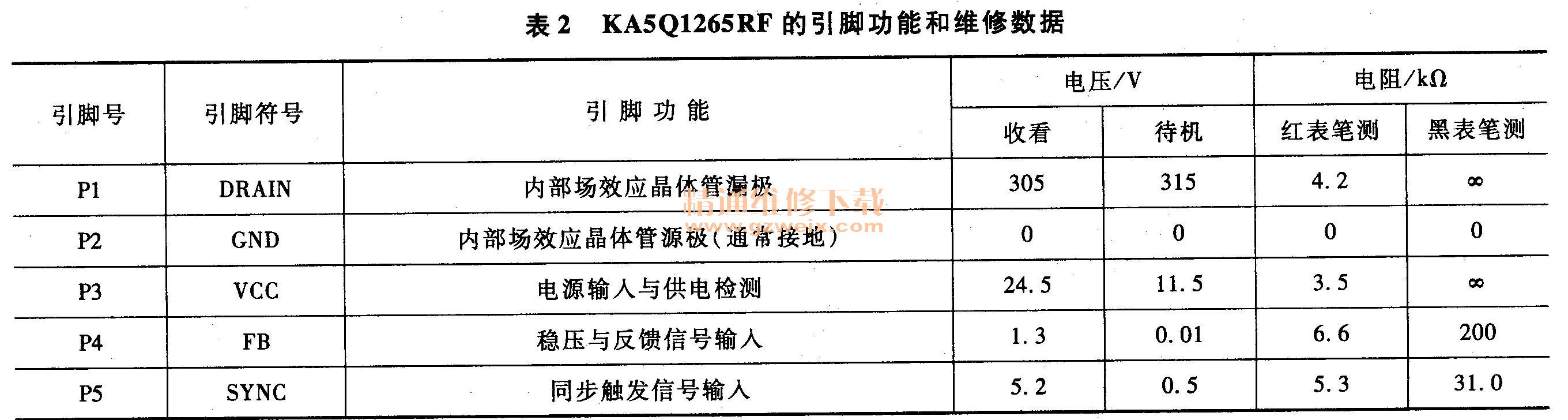

    KA5 Q 1265 RF应用于康佳FG, FM, MV, ST, M系列和P2919彩电开关电源中时的引脚功能和维修数据见表2。该集成电路已在第1章介绍过在此不再赘述。内部框图可参考图1-2。

    3. TDA16846维修资料

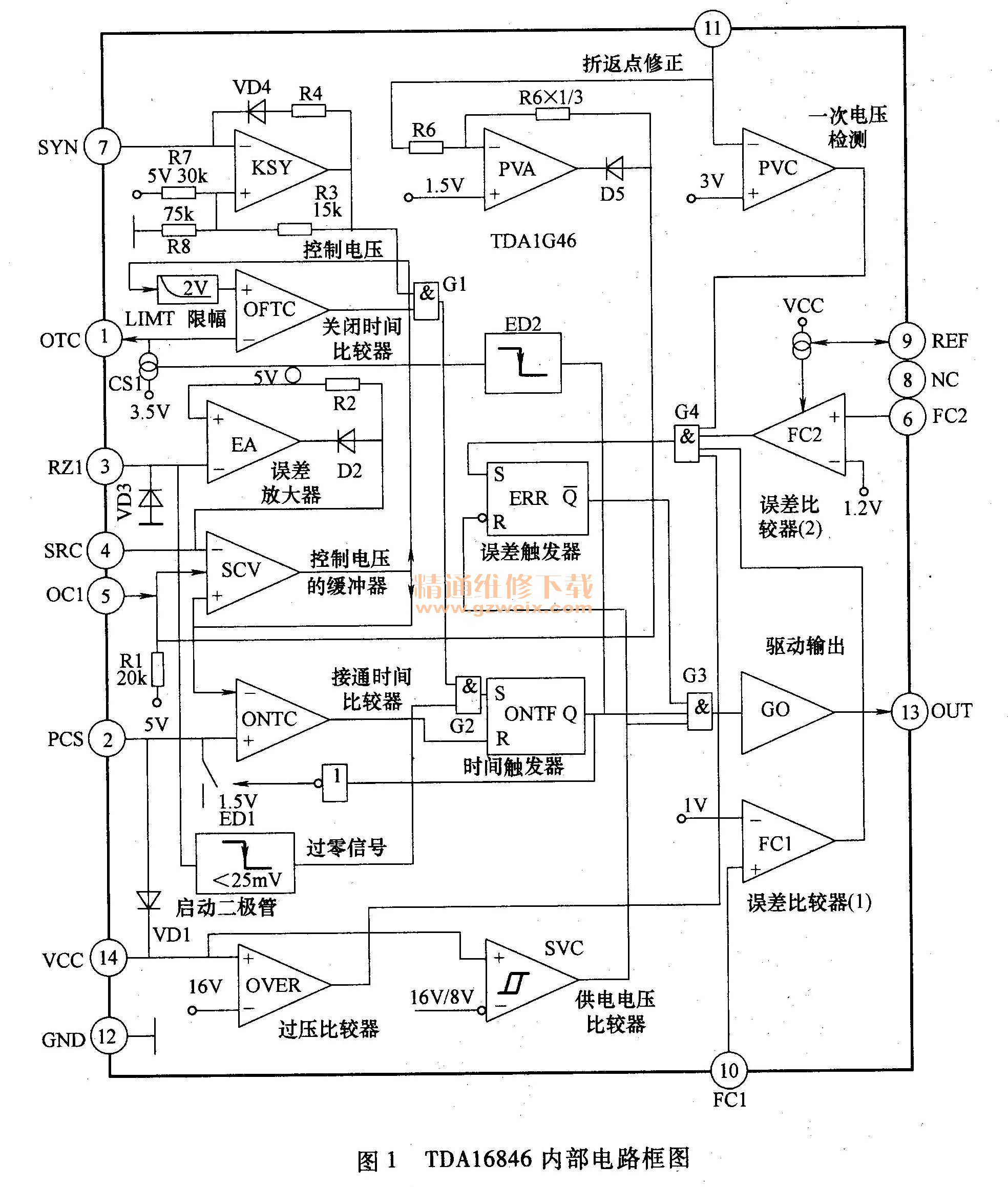

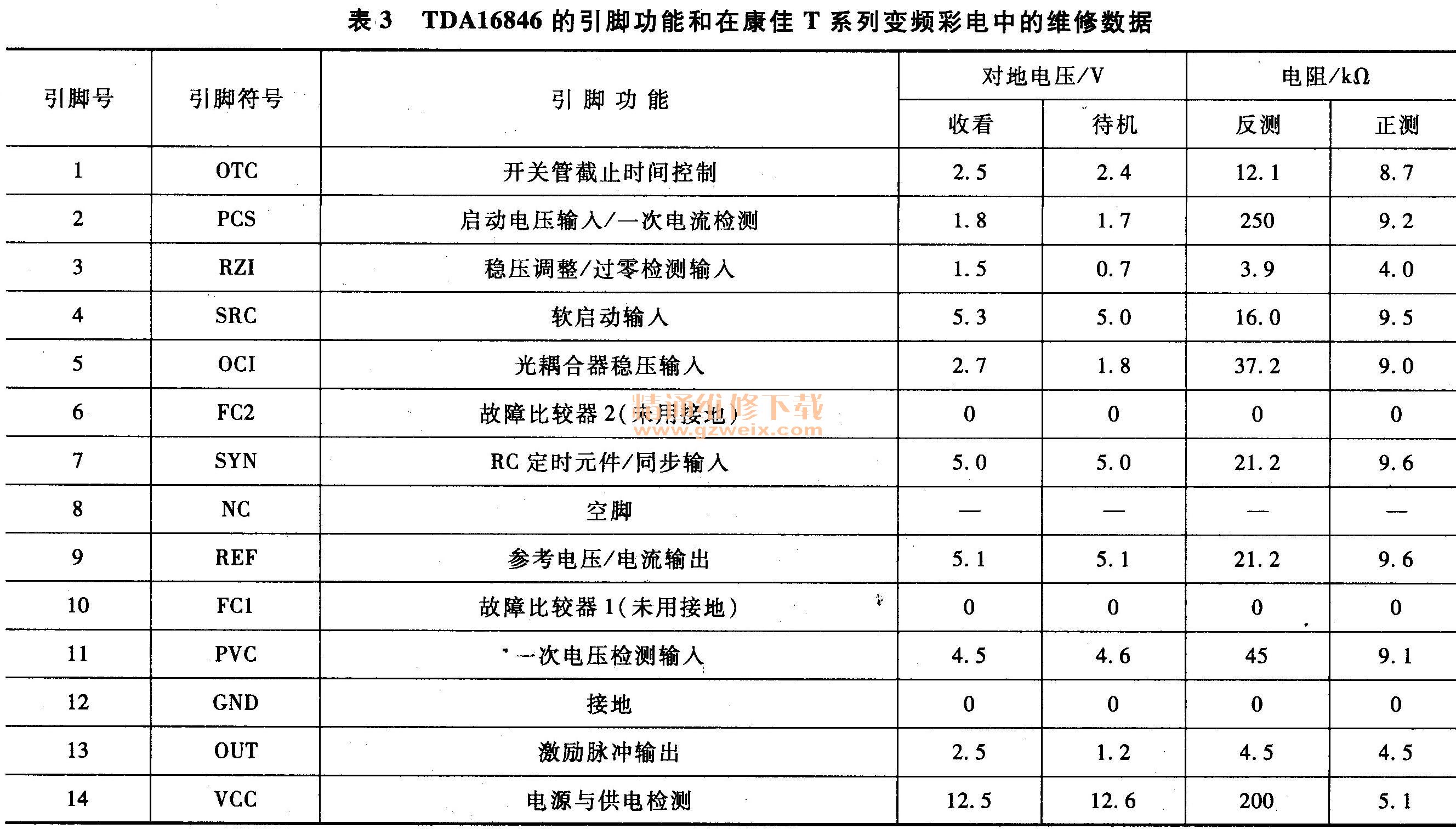

    TDA16846应用于康佳T系列彩电两种开关电源中。TDA16846是飞利浦公司推出的开关电源稳压控制电路，内部电路框图如图1所示。TDA16846内含振荡、比较误差放大、门电路、稳压控制和驱动电路，其振荡频率可采用固定方式，也可采用同步方式或自由调整方式，具有一、二次侧的过电压、欠电压保护，功率管过电流保护功能。TDA16846的引脚功能和在康佳T系列变频彩电中的维修数据见表3。

    4. STR-S6709AN维修资料

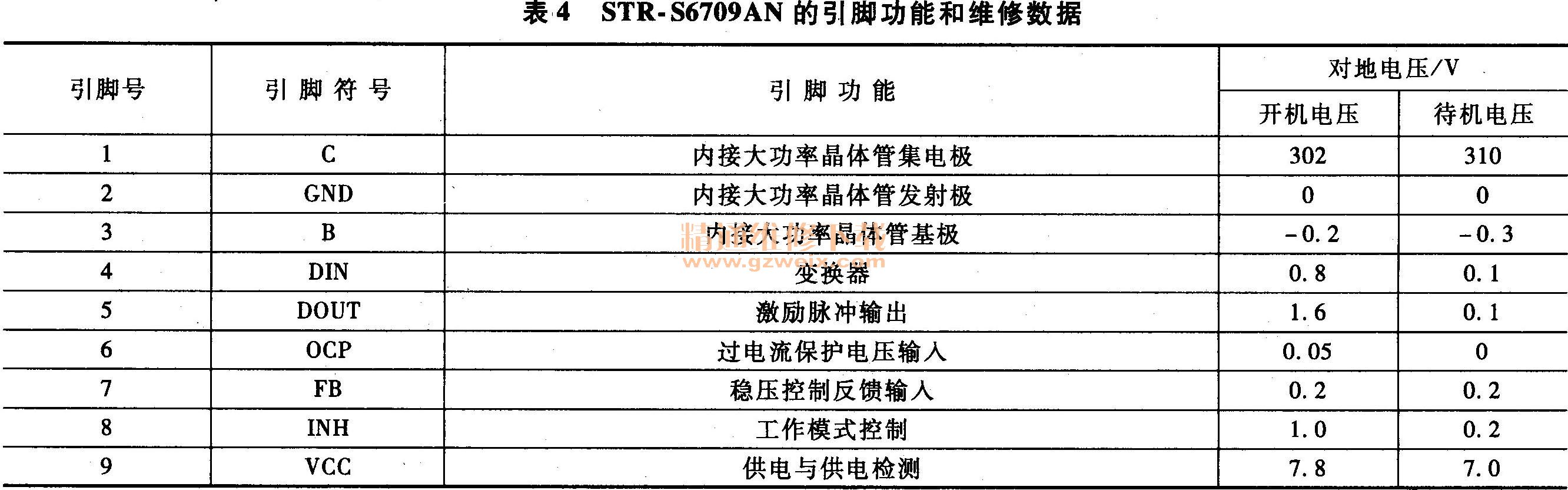

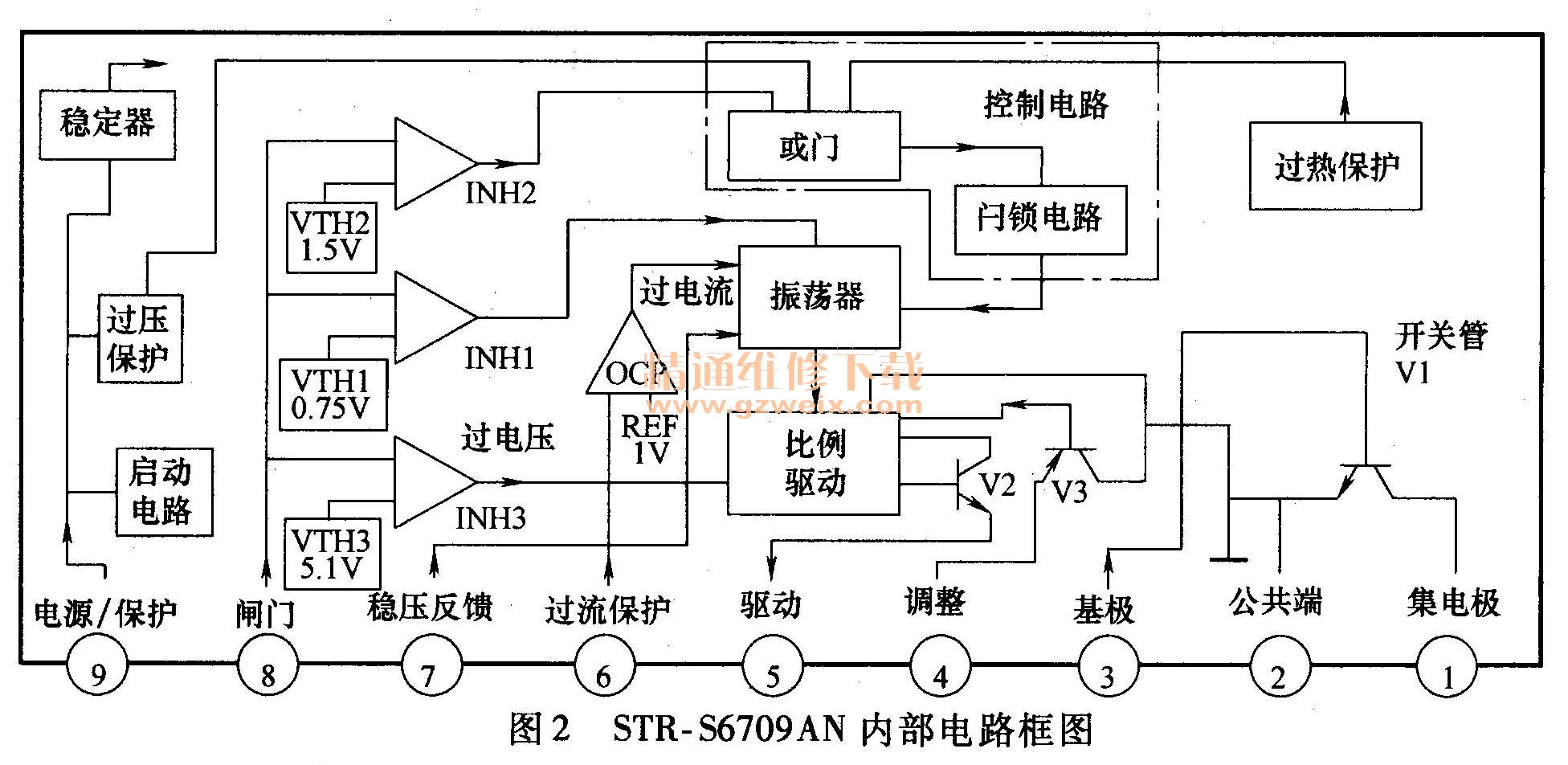

    STR- S6709AN开关电源厚膜电路应用于康佳A2911, P2901彩电开关电源中，它是三肯公司开发的低功耗彩电开关电源厚膜电路，内部电路框图如图2所示，内含启动、振荡、比例驱动和大功率开关管，具有过电压、过电流、过热保护功能，输出功率较大，设有完善的过电流保护电路、过电压保护电路、过热保护电路。STR- S6709AN的引脚功能和维修数据见表4。
