电源电路若损坏，就应根据其故障表现和指示灯的状态来判断故障部位，从而对等离子电视机的电源电路进行故障检修。在进行实际检修之前，首先应了解等离子电视机电源电路的故障表现。

    一、电源电路的故障表现
    电源电路作为等离子电视机中的重要电路，若发生故障，其故障表现也较多，如整机不动作、开机“黑屏”、“花屏”等。

    1．整机不动作
    若等离子电视机的电源输入电路或整流、滤波电路出现故障，势必会造成电视机整机不动作的故障，主要表现为电源指示灯不亮；或电源指示灯亮，但开机后电源指示灯不变色，屏幕无任何反应等。造成这种故障的原因往往是由于交流输入电路输入的交流220 V电压无法正常地送入整流、滤波电路，或整流、滤波电路出现故障造成的。

    2．开机“黑屏”
    开机“黑屏”是指等离子电视机打开电源开关后，电源指示灯亮且变色，但屏幕无任何反应，整个屏幕显示为“黑屏”。这种情况可能是由于等离子屏供电系统或主电路板供电系统出现故障造成的，此时应重点检测等离子屏和主电路板供电电路上的元器件。
    3.“花屏”
    造成等离子电视机“花屏”的主要原因可能是由于次级输出滤波电容器漏电，造成主信号处理电路和控制电路等供电不足，从而使信号处理电路不能完全正常工作，输出的信号不正常，造成等离子电视机无法正常还原图像，使图像“花屏”。

    二、电源电路的故障检修方法
    长虹PT4206型等离子电视机的电源电路作为易损电路部位，若出现故障，可根据故障检修流程对电源电路上的元器件进行检测。首先观察电源电路板上的各个指示灯，然后根据指示灯的指示情况来对相应的电路进行检测，主要可以分为以下几种情况。

    1．指示灯LED8003不亮的故障检修方法

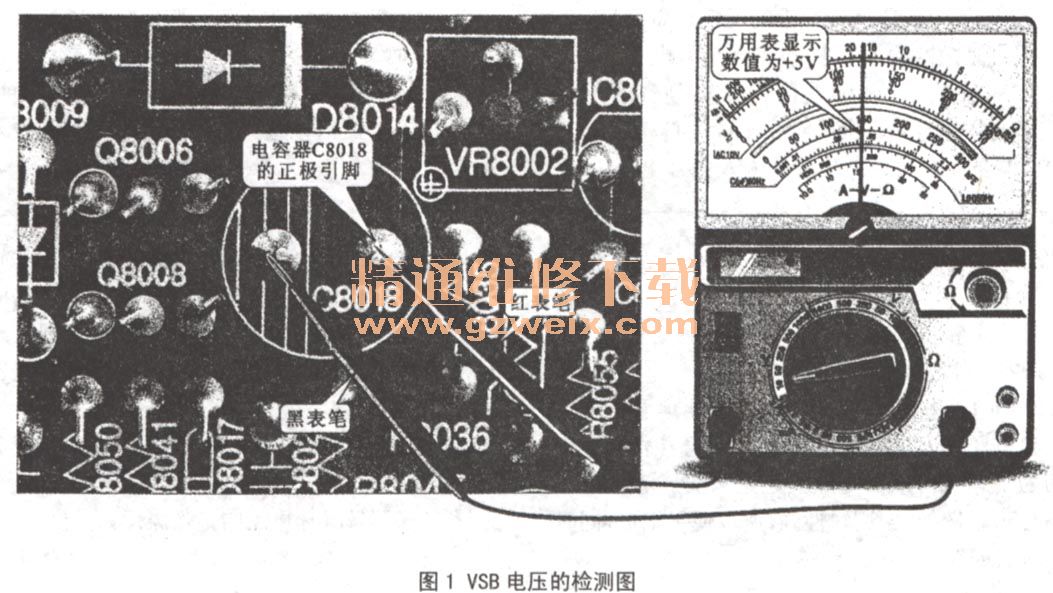

    一般情况下，当插上等离子电视机的电源后，指示灯LED8003就会发光，从而形成5V的VSB电压，若LED8003不亮，则说明故障部位可能在交流220 V输入电路或VSB电压形成电路。首先检测由变压器T8001次级绕组输出的电压经D8014整流，C8018滤波后，输出的+5 V电压是否正常，检测时可将万用表调至直流10 V档，用黑表笔接接地端，用红表笔接C8018的正极引脚（也可用红表笔接D8014的负极引脚），正常时，可以测得+5 V的供电电压，如图1所示。

    若所测得的电压值不正常，则可能是整流二极管D8014或滤波电容器C8018损坏，或前级电路有故障，可分别对其进行检测。

    (1)整流二极管D8014的检测

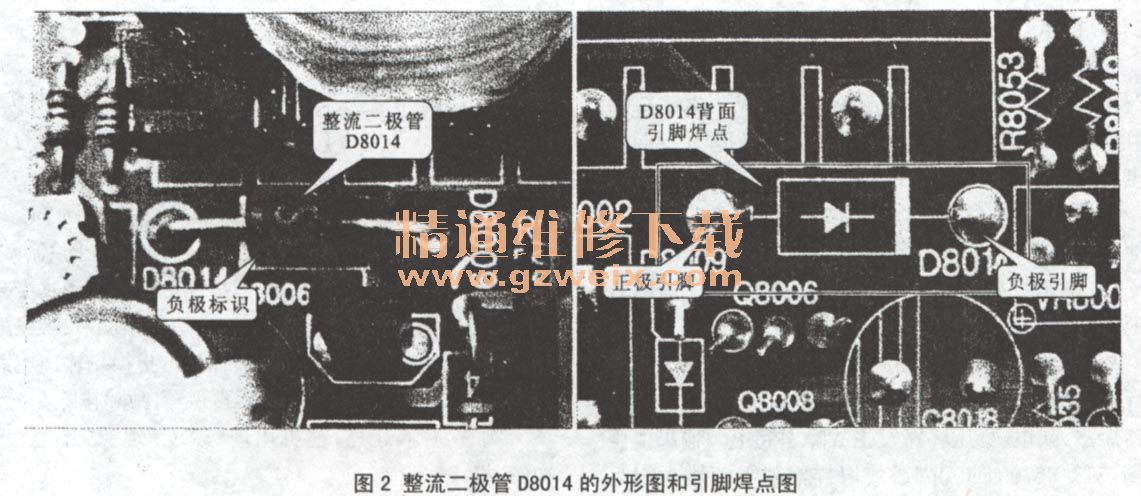

    整流二极管可将交流电压整流成为不稳定的直流电压，图2所示为整流二极管D8014的外形图和引脚焊点图。整流二极管的极性一般在其身上会有标识，其中标有横道的一例为二极管的负极。

    检测整流二极管时，可用万用表的电阻档，用黑表笔接D8014的正极引脚，红表笔接D8014的负极引脚，可以测得一个正向阻值，如图3所示。

    测量完毕后，对换表笔，用红表笔接D8014的正极引脚，黑表笔接D8014的负极引脚，可以测得D8014的反向阻值，此阻值应为无穷大，但由于在路检测时受外围元器件的影响，这里可以测得一定的阻值，如图4所示

    由于在路检测时容易受外围元器件的影响，在实际的检测中可将整流二极管焊下，进行开路检测，然后按上面的方法检测整流二极管的正、反向阻值，并对测得的阻值进行判断。若整流二极管的正向有一定的阻值，反向阻值为无穷大，则可断定该整流二极管良好。若测得的正向阻值趋于零或无穷大，或二极管的反向有一定的阻值，则估计该二极管已经损坏。
