保护电路工作原理
　　

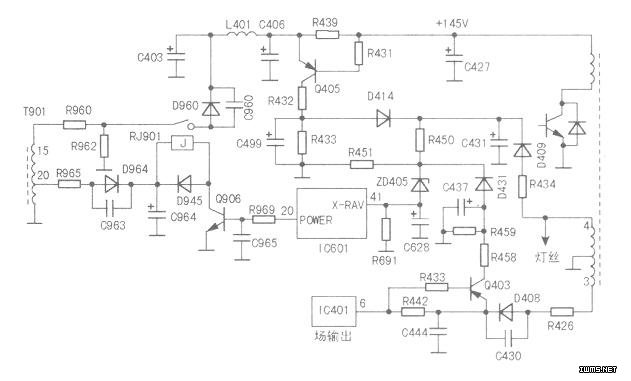

　　嘉华25A9F型数码彩电保护电路如图所示，它是通过微处理器IC601的（41）脚监控保护电压变化来实现保护的。（41）脚外接C628、R691、稳压二极管ZD405，与三路保护电路相连接。在正常工作时，ZD405不工作，其负端电压小于l3V，此时微处理器IC601（41）脚正常工作电压为0.98V，从IC601的（20）脚输出5V开机电压，经电阻R696加到三极管Q906的基极，使之饱和导通，继电器RL901吸合，+B（l45V）电压向行输出供电，整机正常工作。当三路保护电路送到ZD405的负极电压大于l3V时，ZD405击穿，IC601（41）脚变为高电平，（20）脚输出由高变低，Q906截止，继电器肚901断开，切断行输出+B供电，达到保护目的。

　　该机三路保护电路有：+B电压过流过压保护；场输出过流过压保护；灯丝供电过压、失压保护。下面分别进行分析。

　　1.+B电压过流、过压保护电路
　　
　　dR431,R439,Q405,R432433,C499,D414等组成。当行输出级电流过大时，R439两端压降增大，当压降大于0.3V时，Q405（2SAl32O）导通，Q405的c极变为86V，该电压先经R432、R433第一次分压，再由D414、R450、R451第二次分压加到ZD405负极，ZD405击穿，IC601的（41）脚变为高电平，从（20）脚输出待机保护信号。

　　2.场输出过流过压保护电路
　　
　　由R442、R443、Q403、R458、R459、C437、D413等元件组成。当场输出电路发生短路故障时，R442两端压降增大，其后的工作原理同上，不再赘述。

　　3.灯丝供电过压失压保护电路
　　
　　由R434D4O9、C431且450,R451等元件组成。若+B供电升高、行振荡频率降低、行逆程电容脱焊或容量减少，均会引起行逆程脉冲异常，显像管灯丝供电电压升高，经R434、D409、C431整流滤波后的电压也升高，加到ZD405负极电压升高，ZD4脏击穿，实现保护待机。D413、D414为三路保护电路隔离二极管，以避免各路相互影响。
