1.电路结构简介
　　
　　该电源板电路简洁，可输出+24V/6A、+12V/1A及+5V/1A电压，其电路原理图（图7）与实测数据（表1—表3）见本期65、66页。

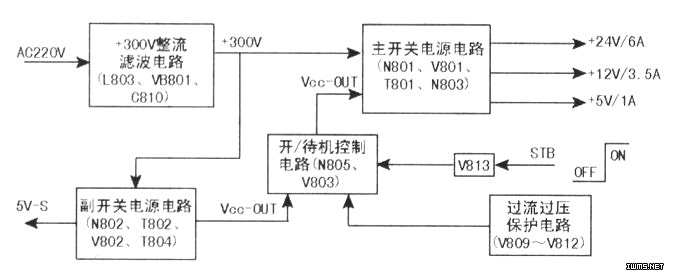

　　该开关电源主要由+300V整流滤波电路、副开关电源电路、主开关电源电路、开/待机控制及过流、过压保护电路五部分组成，如上图所示。

　　该电源的启动时序如下：接通电源后，副开关电源工作，输出+5v-s电压，供微处理器电路工作，同时还输出一路VCC-OUT电压（实测约+21V），作为主电源芯片N801（NCP1217A）受控工作电压。开机后，在开/关机电路的作用下，Vcc-OUT电压加到N801的供电端，则主开关电源启动工作。

　　2.+300V整流滤波电路
　　

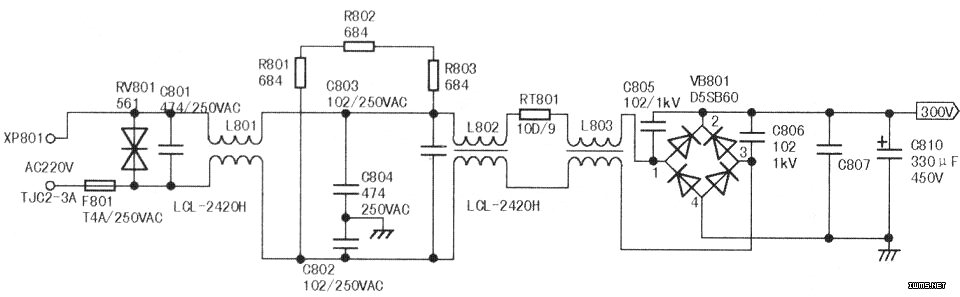

　　市电AC220V经C801高频滤波后，再由L801、C802、C803及L802组成的共模抑制电路滤除高频干扰，然后再送到大电感L803中，如下图所示。L803实为功率因数校正（PFC）电感，其目的是利用电感特性来提高电路的功率因数。这种功率因数校正方式通常称为无源PFC电路，其功率因数提高效果虽不如有源PFC电路（由专用的功率因数校正芯片及外围电路组成），但电路简单，故障率低。

　　由于无源PFC电路对电压没有提升作用，故加到开关管D板上的直流电压仍约为+300V。
