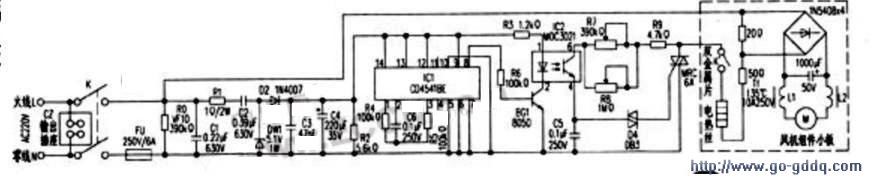

下图是按实物绘制的OTSOT牌3098型自动于肤美发器电路原理图。

　　一、CD4541BE的结构与功能
　　

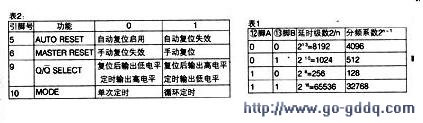

　　CD4541BE是可编程序振荡针时器，主要由振荡器、可编程16级二分频器、自动和手动复位电路、计数器、输出状态逻辑控制电路等构成，采用14脚双列直插式塑料封装，引脚功能及排列如右图所示，电压范围3V～18V。用CD4541BE构成的定时器电路，外围元件少，精度高、范围宽，在欧美机电设备的自动控制系统中应用广泛。由于改变与脚所接编程控制电平组合，能很容易地分挡调整内置振荡/计时器的后续延时级数、选择需要的输出定时范围，使用十分灵活，具体情况参见表1。另外，⑤、⑥、⑨、⑩脚也可进行功能控制，设置情况参见表2。表中，0表示接低电平，1表示接高电平。

　　二、干肤美发器的工作原理
　　
　　如下图中所示，交流220V市电首先经过与把手磁吸联动的开关K，在火线与零线间并接有吸收电网尖峰脉）中的压敏电阻R0和无极性电容C1，之后分成两路，一路到风机和电热丝，一路经保险电阻R1和降压电容C2，再由稳压二极管DW1、整流二极管D2、滤波电容C4、高频旁路电容C3及电阻R2共同作用，变换成约4.5V的直流电压，作为IC1和光耦IC2的工作电源。由于lC1的⑤、⑥脚都接低电平，⑨脚接高电平，⑩脚接低电平，故CD4541BE与周围元件构成了开机即自动复位输出高电平的单次定时器，根据接入IC1①、②脚的RC元件参数，就能计算出振荡器的振荡频率f=V（2.3×RTc×CTc）。又因为、脚都接高电平，此时输出的延时级数最大，定时范围也最宽，定时时间t=2.3×RTc×CTc×延时级数×1/2=2.3×RTc×CTc×分频系数，按照下图中的元件参数可计算出定时时间t=2.3×100×103×0.1×10—8×216-1＝753.664秒，约12.56分钟。考虑到阻容元件误差较大，可近似为说明书中的15分钟。就是说，取下把手，开关K闭合后，电路会首先执行自动复位操作，⑥脚输出高电平，经R6驱动三极管BGl导通，光耦得电工作，输出端呈导通状态，双向可控硅MRC获得触发电压而导通，电热丝开始发热，同时风机开始运转鼓风，调节电位器R7、R8，就能改变MRC的导通角，控制出风的温度和风量。持续工作约15分钟后定时时间结束，⑧脚就会自动跳变成低电平，三极管BG1截止，双向可控硅失去触发电压也截止，风机停转，电热丝也不再发热，保证了设备及使用者的安全。假如风机损坏或者其他原因造成电热丝附近温度过高，串接在电路中的双金属片K‘就会断开，万一K’失效致使温度继续急剧上升，当温度超过135℃时，温度保险丝Tf（ThermaIfuse的缩写，也称热熔丝）就会熔断，从而避免烧毁电器和造成火灾。
