多利牌全自动豆浆机的工作原理
来源:本站整理  作者:佚名  2010-09-23 09:37:25

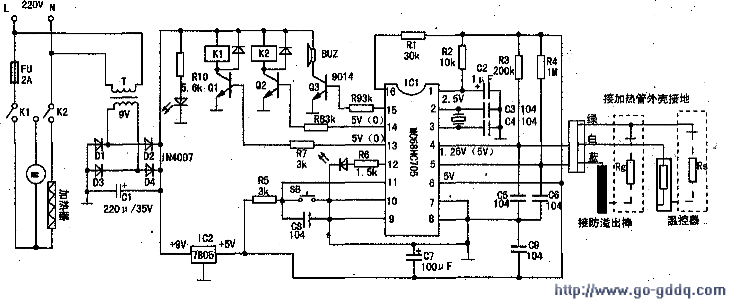

  多利牌全自动豆浆机的控制电路是由ICl(MC68HC705)及其外围元件来实现加热、粉碎、煮沸三项主要功能。其线路结构简单、保护功能齐全,只有一个启动按钮。电路原理图如图所示(笔者根据实物绘制)。

  1、控制电路的工作原理

     机器加人规定量的水后,温控器的外壳通过水与加热管外壳构成回路,CPU④脚由5V变为1.26V,CPU判断机内有水可以正常工作,此时按下启动键SB,CPU的11脚由高电平跃变成低电平,CPU内部经2秒延时后CPU的⑩、⑩脚同时输出高电平,三极管Q1、Q2饱和导通,继电器K1、K2同时吸合,豆浆机开始加热。当水温达到85℃以上时,温控器动作使CPU④脚由1.26V变为0.75V,CPU 14脚由高电平5V变为0V,Q2截止继电器K2失电,常闭点接通,电机启动开始打浆,工作15秒CPU 14脚由0V变为5V,Q2又导通继电器K2得电吸合,常闭点打开,电机停止,常开点闭合加热管继续加热,5秒后CPU 14脚由5V变为0V,Q2截止K2失电,电机启动,如此循环3次,最后加热管一直加热至豆浆沸腾,当豆浆煮沸后浆汁与防溢电极相通,CPU⑤脚变为低电平,机器判断豆浆已沸腾,CPU 14脚输出低电平,暂停加热,浆汁下降后机器又开始加热,反复3次,豆浆煮熟,工作完毕。

  2、功能电路

    (1)防无水干烧功能水位检测路径:加热管外壳(接线路板地)→水(RS)→温控器外壳→CPU④脚。当容器内无水或水量低于水位线时,即水浸不到温控器外壳时,CPU④脚变为高电平13、14脚被封锁,即使按下启动键机器也不会工作,同时CPU 15@脚输出高电平,报警器报警,从而实现无水防干烧。

  (2)防浆沫溢出功能  浆沫检测路径:加热管外壳→豆浆及浆沫(Rg)→防溢出探针→CPU⑤脚,当豆浆沸腾泡沫向上溢,防溢检测探针接触到泡沫浆液时,使(“PlJ⑤脚高电平变为低电平,CPU 14脚输出低电平Q2截止,继电器K2不吸合,加热管停止加热。

  当豆浆泡沫下降时,使CPU⑤脚低电平变为高电平,CPU14脚输出高电平Q2导通,继电器K2吸合,加热管恢复加热。

  (3)温度检测电路该电路的作用是:把水预热至85℃时再打浆,缩短煮沸时间保持豆浆的营养成分不被长时间加热破坏,提高豆浆质量。当水温为20℃常温时。温度传感器RT与R3对+5V电压进行分压后使CPU④脚由电位为1.26V,经CPU内部判断可以工作,13、14脚低电平变为高电平,三极管Q1、Q2饱和导通,继电器K1、K2同时吸合,加热管开始加热。

  当水温达到85℃以上时,温控器动作使CPU④脚由1.26V变为0.75V,CPU 14脚由高电平5V变为0V,Q2截止继电器K2失电,加热管停止加热,常闭点接通,启动电机工作程序,进行打浆。
