爱普生LQ-1600K ll打印时走纸异常
来源:本站整理  作者:佚名  2016-01-12 09:18:18

    故障症状:爱普生LQ-1600K II型针式打印机,打印时走纸异常。
    故障原因:热敏电阻Rt内部不良。

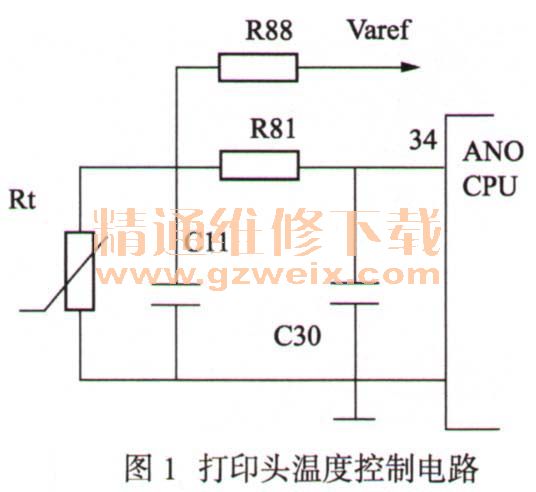

    分析检修:根据现象分析,走纸电动机及控制电路正常,问题可能出在打印头温度控制电路等相关部位,相关电路如图1所示。

    开机观察,打印头温度传感器安装在打印头驱动线圈圆铝框外,由CPU的模拟输入端ANO(34脚)采样,热敏电阻的阻值随打印头的温度升高而降低。根据原理可知:当打印头的温度达到90℃时,ANO约为-1V,CPU使打印速度控制在半速;而当打印头的温度上升到100℃时,ANO为0. 82V,使打印机停止打印,同时继续驱动字车带动打印头运动,以降低打印头的内部温度,“联机”指示灯闪烁,作为打印暂停的指示。
    用万用表检测温控电路各元件,发现热敏电阻Rt内部不良。更换热敏电阻Rt后,故障排除。
