故障症状：爱普生LQ-1600K I型针式打印机，开机后，指示灯正常，字车也能正常复位，但在工作时字车不能横移运动。
    故障原因：门阵列电路芯片损坏。

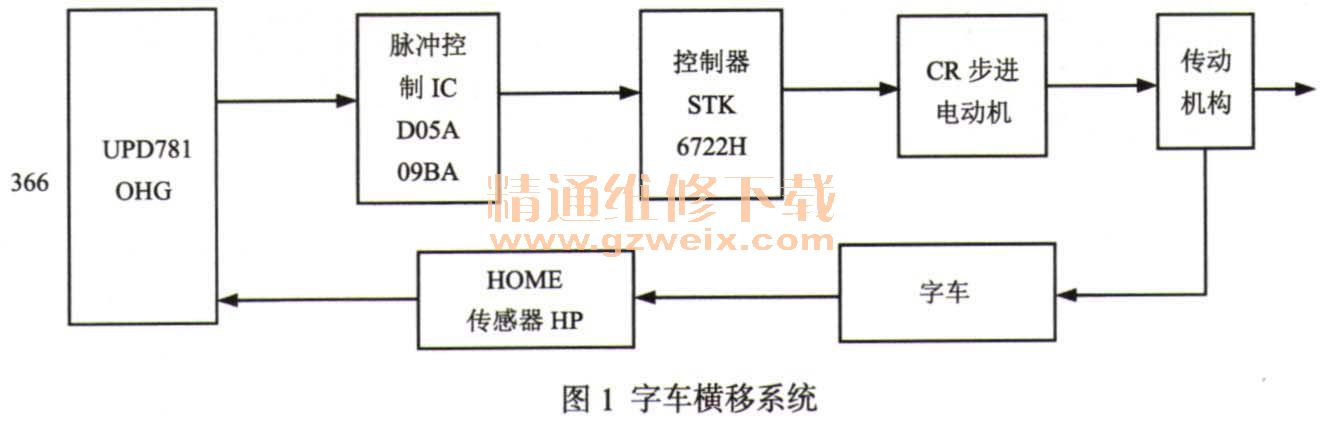

    分析检修：根据现象分析，说明故障仅在字车横移系统。该机字车横移系统主要由CR步进电动机、传动机构及字车托架等部分构成，如图1所示。其工作原理为：字车横移系统受CPU控制，当CR步进电动机加上驱动电源后，字车传动机构便进行横移运动。当字车完成横移寻位开始打印时，CPU即输出控制信号，经脉冲控制D05A09BA门阵列电路转换成电动机时序和相位，由STK6722H 恒流载波驱动器驱动CR步进电动机，并通过传动机构传送给字车，使字车实现水平方向向右横移运动。

    经过上述分析，判断是门阵列电路D05A09BA或其外围元件不良，使转换成CR步进电动机时序和相位发生错位。先检测外围元件，没有发现异常，怀疑是D05A09BA不良，试用一块好的D05A09BA更换，机器工作恢复正常，由此判断D05A09BA内部损坏。更换D05A09BA后，开机测试，故障排除。
