实达CR3240 II型彩色打印机,每打印几张纸后,鸣叫一声后停止打印
来源:本站整理  作者:佚名  2015-11-26 10:51:15

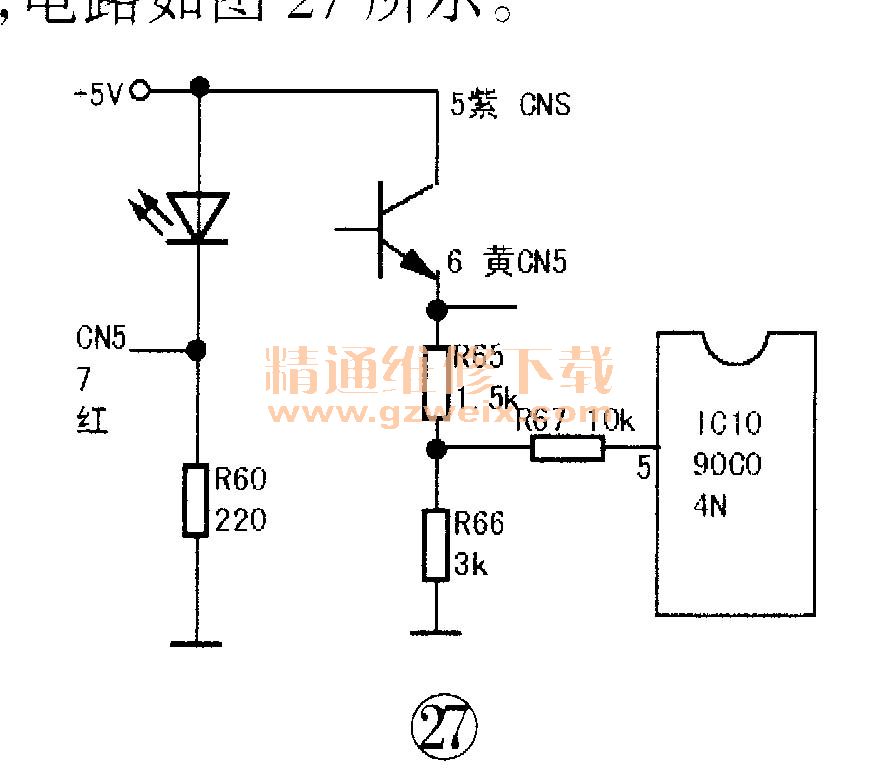

    分析检修:根据现象分析,该故障可能发生在纸检测电路及相关部位,电路如图27所示。

     检修时,打开机盖,用万用表测量无纸时控制输出信号排插CN5的⑥脚电压为0.8V;有纸时U6为2.7V,数字逻辑电路规定:大于3.2V为高电平,低于0.8V为低电平,因此2.7V电压易造成逻辑错误。由于光敏管参数的变化,有纸时U6电压低,造成电路判断失误二在不更换光敏管的情况下,可提高发光管的发光强度:在R60上并接一只560Ω电阻。此时测量结果是:当有纸时,U6电压升高为4V。经上述处理后,故障排除。


关键词:实达打印机
