(2)加热元件急速加热：当加热脉冲传送到喷头时，加热元件过热层的汽化使加热元件表面产生气泡。
(3)汽化过程急带进行：加热元件表面的微小气液连通变大形成蒸汽膜，隔热避免了其他墨水被加热。
(4)气泡膨胀：加热脉冲消失，但加热元件金属“热情性”的余热使气泡继续膨胀至最大，墨水被挤压出喷嘴。
(5)气泡收缩：由于加热脉冲的消失，加热元件温度下降，气泡开始收缩，喷头内压减低，前端墨水回缩，使被挤出喷嘴的墨水与喷嘴内的墨水开始分离。
(6)气泡消失：气泡的进一步收缩直至消失，使喷头的内部压力小于外部压力，喷头内的墨水进一步回缩，使被挤出的墨水滴与喷嘴内的墨水完全分离，射向打印纸。
(7)墨水的再供给：在加热间歇，喷嘴内加热元件温度最低，内部形成的负压开始吸人墨水，加上毛细现象，由墨水缓存器供给墨水，使喷嘴内部恢复平衡状态。
至此，BJ喷头一次完整的喷墨过程结束，当加热脉冲再次到来时，又将重复上述过程。
4．热气泡式喷头喷嘴的排列方式及加热控制方式
热气泡式喷头喷嘴的排列方式如图10a所示，64个喷嘴排成竖一列，间距1/360英寸（微米级）。喷嘴的加热信号控制方式如图10b所示，矩阵控制方式，由8个GOM信号和8个SEG信号组成矩阵。其中的GOM信号与电源相连，作为喷嘴加热器电极的激励电源；SEG是接地信号，只有当GOM和SEG两个信号同时有效时，被选中的喷嘴才能被加热。
5．热气泡式喷头（BJ）的局部结构

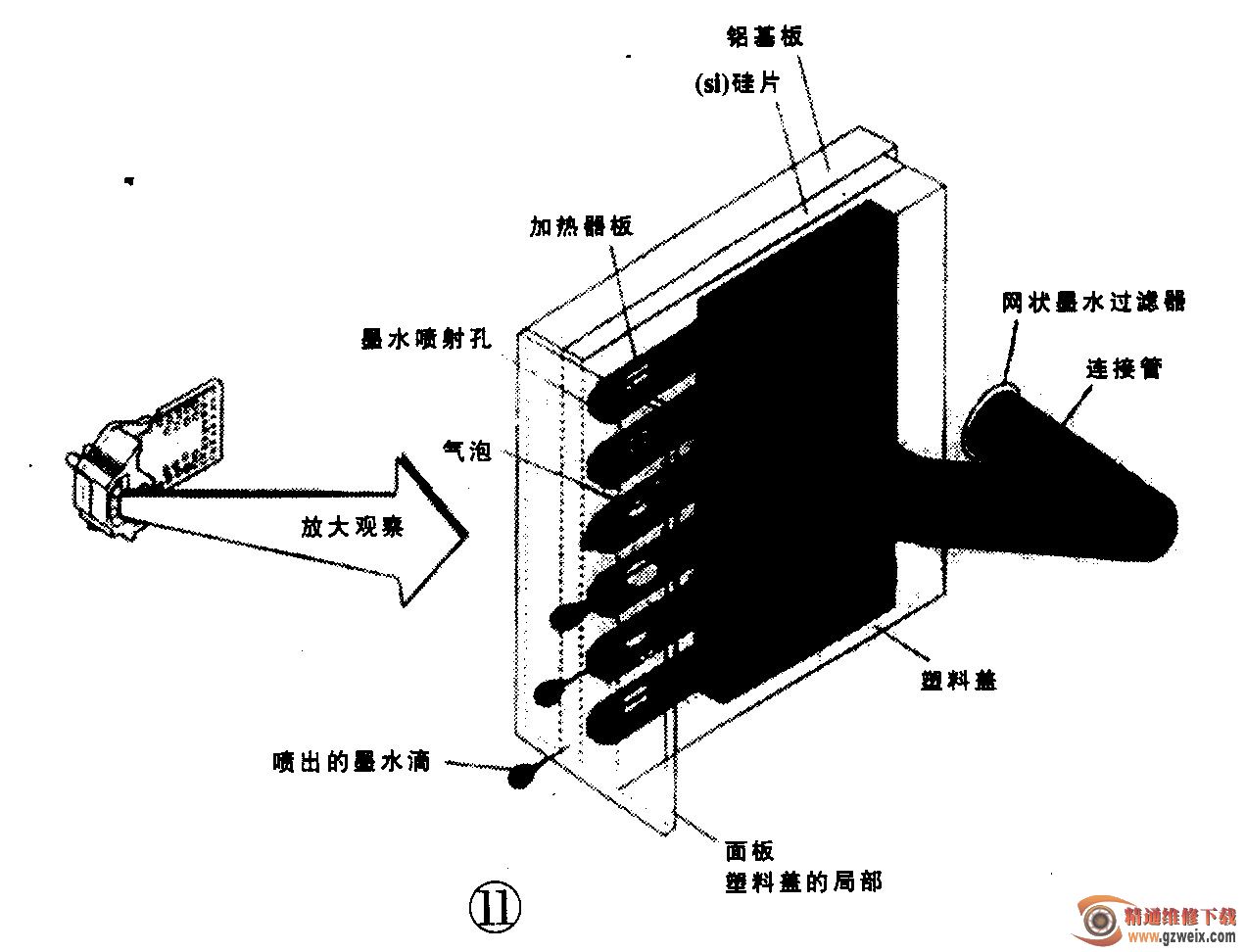

热气泡式喷头（BJ）的局部结构如图11所示，网状墨水过滤器滤除墨水中的杂质；连接管与墨水缓存器相连，是墨水的供应通道。当位于喷头中的加热器板得到加热脉冲信号时，瞬间被加热，在喷头内迅速产生气泡，立即将墨水挤压喷出。
三、BJ系列喷墨打印机的外部结构
喷墨打印机的外部主要由外壳、托纸架、送纸器、导纸器、顶盖、操作面板和出纸托架、电源输人插座和打印电缆插座等组成。
1．喷墨打印机的前部结构
(1)托纸架：用来支撑装人的打印纸，托纸架需要装人打印机后部的插槽中。
(2)导轨：调整导轨，使其适合打印纸的宽度，确保装人的打印纸正直。
(3)送纸器：用来自动送人一叠打印纸。
(4)打印机盖：用来保护打印机内部机件，一般我们在安装或更换墨盒时需要打开打印机的机盖。
(5)出纸器扩展板：需要用手从出纸器末端拉出该出纸器扩展板，它用来支撑退出的打印纸。
2．喷墨打印机的后部结构
(1)并行接口：用来连接带有并行接口的喷墨打印机与电脑主机的并行接口，沟通二者之间的联系。
(2)USB接口：用来连接带有USB接口的打印机与电脑主机的USB接口，沟通打印机与电脑主机之间的联系。
(3)电源接口：用来接插220V交流电源线，接人电源。
3．喷墨打印机的面板结构
(1)电源开关按键：用来控制打印机的开机和关机。当电源开通时，如果连续按两下该键，就可以清除打印机内存中的数据。
(2)“进纸／退纸”按键：按下该键并在2s内放开，可进行进纸或退纸的操作。当缺纸错误发生后，按下并且放开此键可恢复打印。
(3)洗按键：当黑色墨尽指示灯或者彩色墨尽指示灯不亮时，按住该键大约3s，可以清洗打印头。
(4)缺纸指示灯：送纸器中缺纸时，缺纸指示灯亮。在送纸器装纸的时候，按下“进纸／退纸”键以恢复打印。当打印机出现夹纸时，该灯闪烁。这时应从送纸器中取出所有的纸并重新装纸。如果指示灯继续闪烁，则关闭打印机，将纸从打印机中轻轻拖出。
(5)黑色墨尽指示灯：黑色墨水将要用完时闪烁，黑色墨水已经用完时亮。这时就要更换一个黑色墨盒。
(6)彩色墨尽指示灯：彩色墨水将要用完时闪烁，彩色墨水已经用完时亮。这时就要更换一个彩色墨盒。
