7. 继电器
电动自行车用继电器的主要作用是通过主触点的直接导通,缩短大电流流经的导线长度,避免大电流通过电锁触点,减小主回路的压降,达到提高整车电气系统的效率,延长一次充电续行里程。
选配了继电器的电动自行车在打开电锁开关时应听见继电器吸铁“嗒”的吸合声。此时流经电源锁开关触点的电流仅是继电器线圈绕组的电流,利用继电器来实现小电流控制大电流,还达到延长电源锁使用寿命的目的。

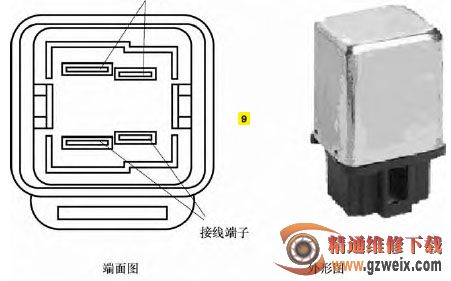

继电器体积小,触点容量大,可承受30A负载,抗震动,性能稳定,适用于36V,300W以下电动自行车型。继电器的外形如图9所示。
8. 动静触点
动静触点是电动自行车电源输出的触头,一般将静触点装在电动自行车的电池盒上,动触点装在车架上。动触点要能够伸缩运动自如,受压状态下与静触点保持较大的压力,这样才能保证在震动的情况下也能与静触点保持良好的接触,防止出现断电的状况。动静触点接触面上都要保持干净,防止接触不良导致整车工作异常。动静触点外形如图10所示。
9.电源插座
电动自行车常用的电源插座一般有两种形式,一种为三芯插座,一种为两芯插座,其外形如图11所示。
三芯电源插座一般厂家是N极接电源正极、L极接电源负极,也有少数厂家做得比较特别,采用了L极接电源正极、PE极接电源负极的形式。所以在更换充电插座的过程一定要注意区分好电源接线的正负情况,接错了可能会引起烧坏充电器、控制器等故障。
三芯电源插座可承受的电流较大,不但可作充电插座使用,还可作为蓄电池盒整车工作电源输出插座使用。在蓄电池盒单独充电时,实现了充电插座和电源插座通用。
两芯充电插座一般将电源正极接在内芯上,而电源负极接在外壳上。由于能承受的电流较小,只能作充电插座使用。在插座焊线的过程中一定要迅速可靠地焊接,时间长了会引起接线端子与塑料外壳之间的松动,从而引起端子歪斜接触不良。
