一辆飞科牌电动自行车在正常行驶的过程中，扳动左、右转向灯开关，显示仪表中的指示灯和转向灯均亮，但是不闪烁。

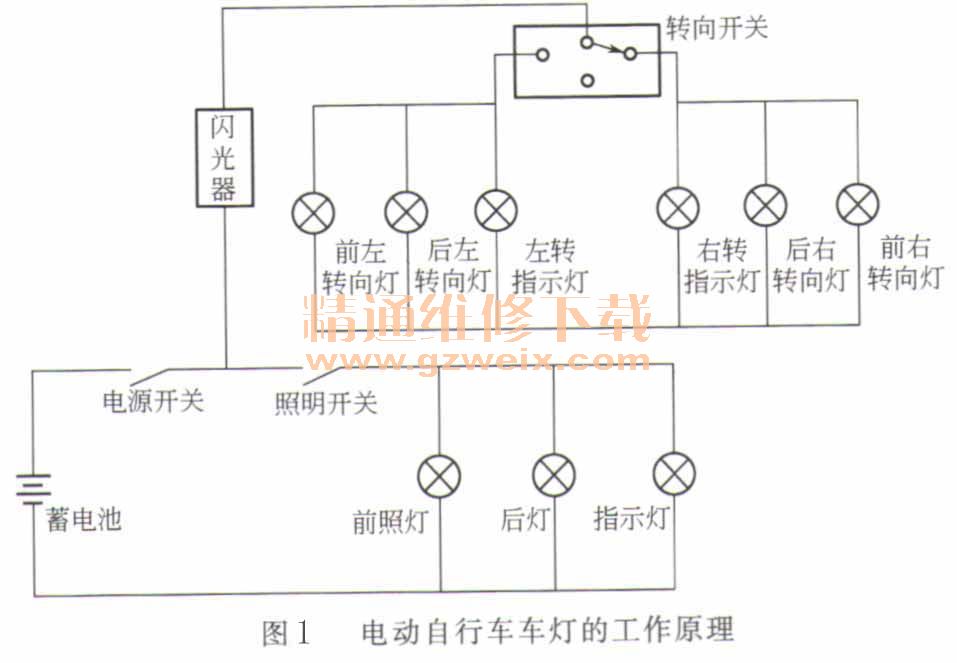

    故障诊断与排除  该电动自行车车灯的工作原理如图1所示。

    根据上述故障的现象，初步分析认为是闪光器可能接反，从而导致转向灯不闪烁；若闪光器连接正确，应查看闪光器与转向灯泡是否匹配或转向开关的接触点是否良好等。
    首先查看闪光器与外电路的连接是否正确，在闪光器的接线柱中，标有字母L的接线柱应与转向灯相连接，标有字母B的接线柱应与蓄电池相连接，若其连接线接反，会引起转向灯亮但不闪烁的故障。在连接正确的情况下，查看转向灯的规格是否和电动自行车相符，在其型号也匹配的情况下，应以替换法查看闪光器自身是否有损坏。
    1.检测闪光器与外电路的连接是否正确。
    经检测，闪光器与外电路的连接正确，应进一步检测蓄电池的电量是否过低，蓄电池的电量过低时，也会使转向灯不能闪烁。
    ②通过显示仪表的显示判断蓄电池的电量，如图2所示。

    经检测，蓄电池的电量正常。应再对闪光器是否损坏进行判断，可以采用替换法，以相同型号的闪光器替换现有的闪光器后，再次扳动转向开关，若还是不闪烁，可以采取更换灯泡的方法排除故障。
将烧毁的灯泡替换后，开通电源锁，电动自行车正常行驶，并且转向灯正常闪烁，故障排除。
    小提示
    电动自行车的车灯电路主要采用并联方式进行连接，并通过照明开关按钮以及左右转向开关进行控制。在照明电路中，当电动自行车接通电源后，其电压到达照明开关按钮，一旦行驶时按下开关，使整个电路形成闭合回路，从而使前、后灯点亮，实现照明功效。
    在指示灯电路中，一旦电源接通，其电压将被送到闪光器和三位开关上，此时，该开关将根据行车人的相关操作，实现左、右指示灯的功能。当打开左指示灯开关时，使其左侧指示灯闭合形成回路，从而使左指示灯点亮；而当左、右转向开关处于中间档时，则使三位开关处于断开状态，电路开路，从而关闭指示灯。
