国产125双缸摩托车曲轴箱内有异响
来源:摩托车技术  作者:佚名  2018-05-27 07:08:21

    一辆国产125双缸摩托车行驶46 500多km,一次交通事故撞坏曲轴箱,更换损坏零部件,复装后曲轴箱内有异常声响出现,再次拆机复装,故障依旧,异常声响原因不明。用户换了个维修站进行检修。

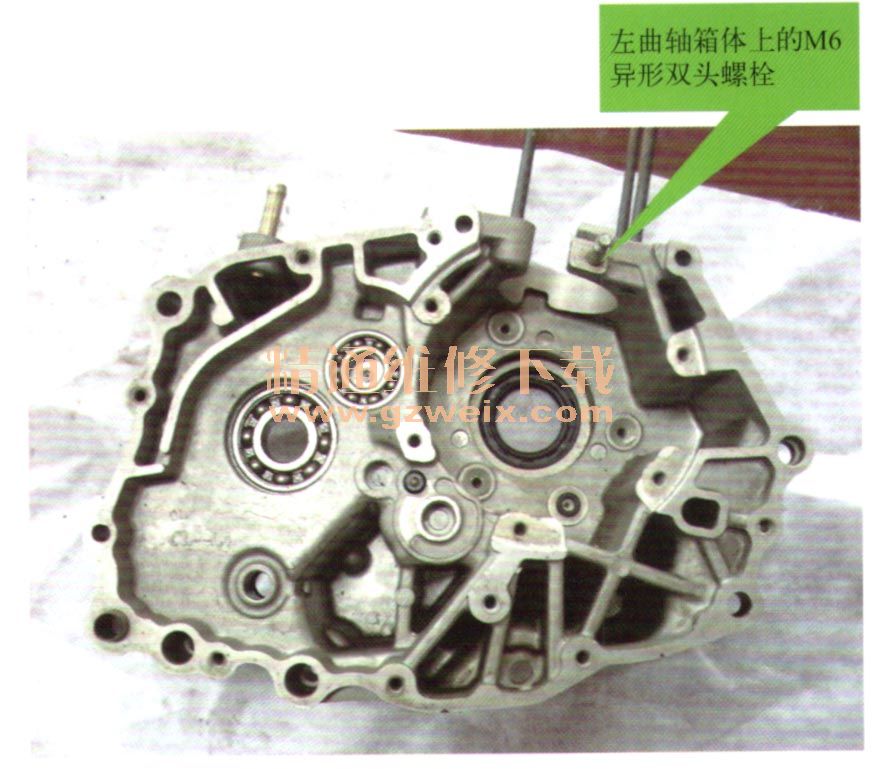

    故障诊断:曲轴箱内有异常声响,多数是齿轮传动或是滚动轴承发出的声音,询问用户在修理过程中的一些情况得知,右曲轴箱损坏不大,没有作更换,左曲轴箱体及轴承等零件损坏严重,都是新更换的,其它运动摩擦副零件基本都更换了。按照用户叙述的情况分析,该车可能存在某个零件因检查不到或安装不慎,引发了运动零件异常声响。分解发动机,剖析曲轴箱组件,对箱内的运动零件一一检查鉴别。结果除了主副轴齿轮有少部分轻微磨损外(当时没有配件,没有更换),零件基本都是新更换的,活塞、环和气缸磨损也比较正常。找不到故障点,也只有复装曲轴箱了。当将曲轴组件装上左曲轴箱时感到,曲轴轴承支座上的一个φ6.2mm定位孔与左曲轴箱体上的M6异形双头螺栓(装在曲轴箱体上是M7螺纹,与曲轴轴承支座连接的是M6螺纹)存在明显偏移,强行装上后,曲轴转动有些呆滞感。检查发现,M6异形双头螺栓与左曲轴箱体明显不垂直,再仔细观察该M6异形双头螺栓是新更换的。去五金店购来M7 x 1丝锥,将左曲轴箱上的M7螺纹重新攻正,并用262螺纹锁固剂涂于M6异形双头螺栓下部的M7螺纹上箱螺孔内。将曲轴组件按要求装上曲轴箱,车令动曲轴,没有丝毫呆滞感。精心复装所拆零部件,起动发动机,稍作暖车后上路试车10多km,曲轴箱内的运转声音基本正常,原机曲轴箱异常声响故障被排除。

    原来是上次更换曲轴时,维修工将M6异形双头螺栓拧坏,由于重新配置一只新螺栓后,装配时不小心,使M6异形双头螺栓装歪在左曲轴箱上,当曲轴轴承支座φ6.2 mm定位孔强行装上后,整个轴承支座在左曲轴箱上偏移,使曲轴箱左端的D305滚动轴承的游隙丧失,引发曲轴组件D305滚动轴承异常声响。
