双一字形输送带非工作面清扫器
来源:工程机械与维修  作者:佚名  2016-12-06 08:36:04



    1.清扫器的作用
    带式输送机工作过程中,若输送带传送的物料过多或输送带跑偏时,其工作面的物料往往不能全部倾倒下来。这些未倾倒下来的物料会遗撒在输送带非工作面上,若不及时清理,将会造成以下4种不良后果:一是物料进入托辊壳体内,会加速托辊及其轴承的磨损;二是物料黏附在托辊表面,会加快输送带磨损;三是物料薪附在尾部滚筒表面,会造成输送带跑偏,增加输送带磨损;四是物料遗撒后若不及时清除,会在整个带式输送机两侧堆积落料,造成环境污染,增加清扫上作量和成本。
    为避免产生以上不良后果,保证带式输送机的正常运转,需使用清扫器将输送带非工作面上遗撒的物料清扫干净。将清扫器安装于带式输送机头部及尾部输送带的非工作面上,通过刮板刮除遗撒在输送带非工作面上的物料。

    2.改进前清扫器结构

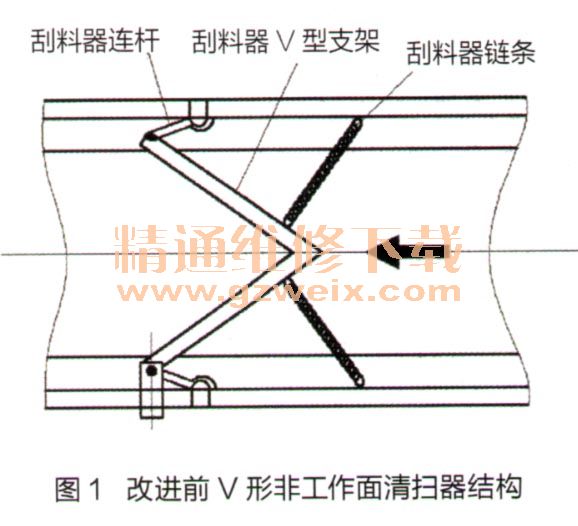

    改进前非工作面清扫器是V形结构,其使用7#等边角钢(边长70mm)制作1个V形支架,再用厚度为18mm的聚氨醋材料制作2块刮板固定在V形支架上。使用厚度为10mm的钢板制作2个连杆,通过这2个连杆将V形支架后端(2个开口端)与带式输送机机架连接在一起,使用链条将V形支架前端固定在输送机机架上。V型支架连杆通过销子机架上焊接的连接板进行连接,链条通过焊接在机架上的U型环进行连接。改进前的V形非工作面清扫器,能够有效将输送带非工作面上的物料清除至带式输送机两侧走道位置,其结构如图1所示。

    3.改进原因
    在V形非工作面清扫器使用过程中,存在以下问题:一是受作业场地限制,一些带式输送机为平行并列布置,有时2条带式输送机之间空间狭小,这种清扫器将非工作面上的物料刮除至输送机两侧,掉落在输送机两侧的物料较难清理,且存在安全隐患;二是V形结构容易产生倾翻,倾翻后其锐角极易损伤运转过程中的输送带;三是7#等边角钢制作的V形支架强度不够,该支架在高利用率带式输送机上难以保持长时间可靠运行;四是聚氨醋刮板材质较软、厚度较薄,不能保证清扫效果,平均使用寿命只有13天。
    4.改进方案
    根据V形非工作面清扫器存在的问题,我们决定将其改为斜“一”字形非工作面清扫器。改进后的清扫器可将输送带非工作面上遗撒的物料刮除至带式输送机外侧,使刮下来的物料集中到一个部位。我们考虑单个斜“一”字形非工作面清扫器结构强度和工作稳定性不够,且刮除非工作面物料的效果不佳,最终决定设计为斜置双“一”字形结构。
    根据7#等边角钢制作V形支架强度不够问题,我们决定使用12#槽钢(宽度120mm)替代7#等边角钢,制作斜置双“一”字形非工作面清扫器的框架。

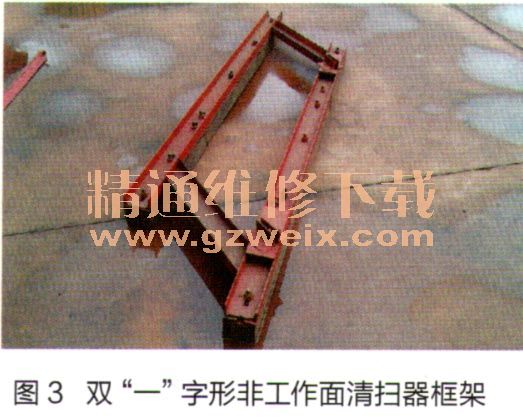

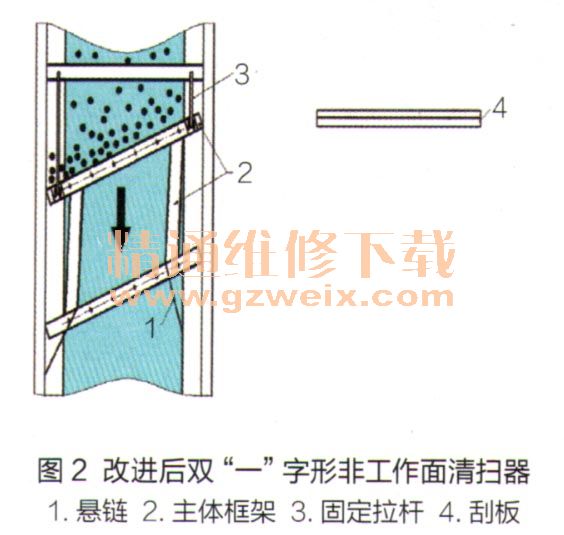

    根据聚氨醋刮板存在的问题,我们决定利用缓冲床更换下来的废旧缓冲条进行改装。该缓冲条内部橡胶层为弹性极佳的天然橡胶,其表面耐磨层为超高密度聚乙烯材料,其底部固定槽为抗腐蚀、耐磨性好的镀锌优质锰钢。改进后双“一”字形非工作面清扫器如图2所示。12#槽钢通过焊接固定在一起。双“一”字形非工作面清扫器框架如图3所示。



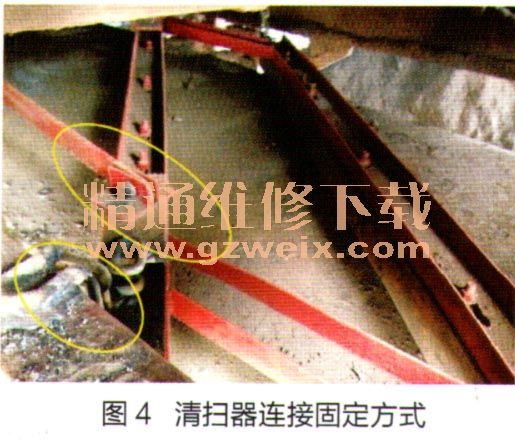

    用厚度为10mm的钢板制作2个固定拉杆,2个固定拉杆的一端用高强螺栓连接在带式输送机机架横梁上,其另一端连接1个刮板支架。使用2条镀锌悬链将另1个刮板支架与带式输送机机架两侧机架连接固定。改进后的清扫器连接固定方式如图4所示。

[1] [2]  下一页
