道路养护车滚筒测温装置的改进
来源:工程机械与维修  作者:佚名  2016-10-22 08:58:00

    徐工100TB型道路养护车加热沥青混合料的方法如下:将沥青混合料输入道路养护车的滚筒中,滚筒旋转,燃烧器向滚筒内吹入高温热风,通过高温热风将滚筒内部的沥青混合料加热到规定温度。徐工100TB型道路养护车如图1所示。

    该型道路养护车滚筒测温装置的PT100型传感器安装在燃烧器热风出口位置,传感器感应触头只能检测到滚筒内空气的温度,无法直接接触和检测沥青混合料的温度,其检测出的温度与滚筒内部沥青混合料的温度相差较大。若采用红外线测温传感器,容易受到烟雾干扰,其测出的温度与滚筒内部沥青混合料的温度也有很大误差。

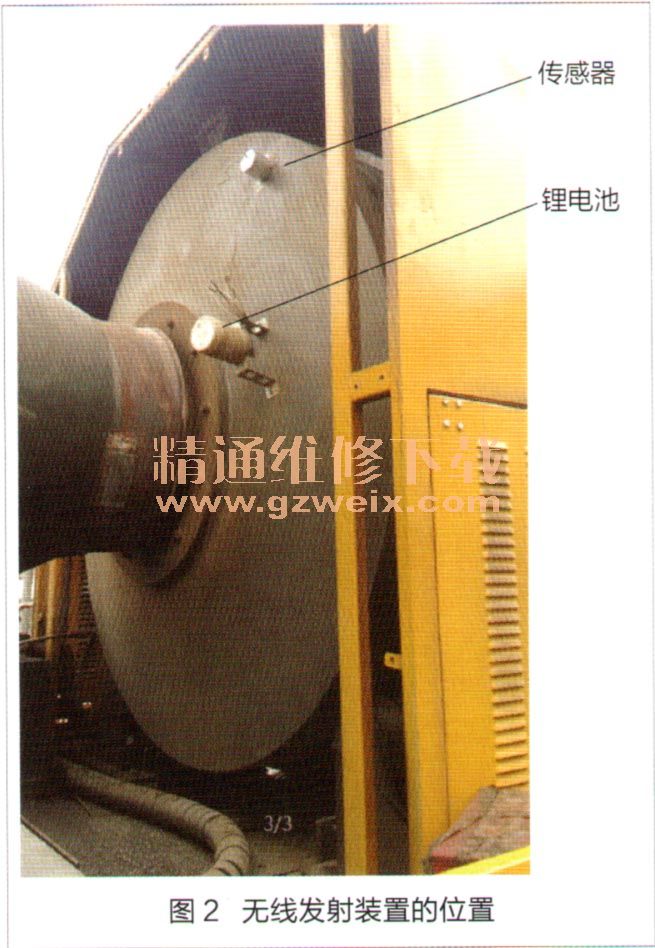

    为此,经研究我们决定将PT100型传感器安装在旋转的滚筒上,这样能使传感器触头直接与沥青混合料接触。但是由于滚筒加热时一直在旋转,该传感器的导线无法连接,为此我们决定采用无线测温装置。该测温装置由无线发射装置(由PT 100型传感器和锉电池组成)、无线接收装置(即XS-400型无线接收机)和主控制器组成,其安装方法如下:将无线发射装置安装在旋转滚筒上,将无线接收装置安装在养护车车体上,并与主控制器连接。无线发射装置安装位置如图2所示。

    无线发射装置发出沥青混合料温度信号后,山无线接收装置接收其发送的温度信号,并根据预先设定的报警上限值判断是否输出报警信号。XS-400型无线接收机和主控制器可同时显示当前沥青混合料的温度值。当将沥青混合料加热到设定温度的上限时,无线接收装置给主控制器发出信号,由主控制器自动停止燃烧器加热。
    该无线测温装置既能将接收到的数据转换为对应的4~20mA电流信号,还能将其转换为RS485通讯信号,并可通过这2种方式传输给主控制器。该无线测温装置解决了徐工100TB型道路养护车滚筒测温不准的技术难题,取得了预期效果。
