1．改进原因
    XF 100A型稀浆封层车、HB60K型混凝土泵车、XLZ250型冷再生机等工程车辆上配置的高压清洗水泵体积小、压力大、使用方便，不仅可对工程车辆自身进行清理，还可对施工场地地面进行洒水、降尘。但是在使用过程中该高压清洗水泵存在2个缺陷：一是其出水胶管通过螺纹接头连接到高压清洗水泵的出水口，拆装很不方便；二是出水胶管及其高压水枪没有固定措施，工程车辆转场移动时，出水胶管及高压水枪经常掉落，甚至出现掉落后被碾压现象。
    2．改进方案
    为解决高压清洗水泵存在的缺陷，经研究我们决定在高压清洗水泵和出水胶管之间安装快换接头，以便快速拆装出水胶管。这样，在工程车辆转场移动时，便可将出水胶管快速拆下放入工具箱。
    （1）第一次改进

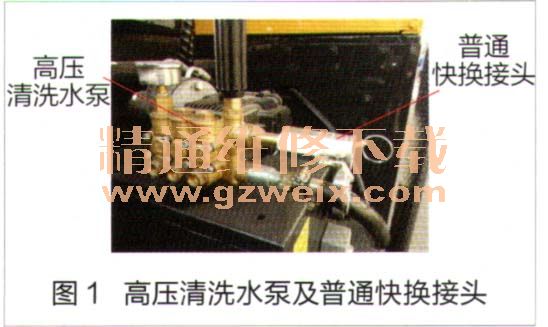

    第一次改进时，我们将高压清洗水泵与出水胶管的螺纹接头更换为普通快换接头，如图1所示。普通快换接头工作原理如下：快换接头内端面设有密封圈，快换接头两侧设有压杆，通过压杆上的压头将内部接头压紧，同时压紧接头内端面密封圈，从而将管路连接起来。

    经过一段时间试验后，发现普通快换接头漏水。经拆检发现普通快换接头漏水主要有3个原因：一是该接头内表面出现拉痕；二是快换接头两侧压杆不能压紧内部接头，出现连接松动和泄漏；三是该水泵输出压力高达7～12MPa，密封圈的耐压力不够。
    （2）第二次改进

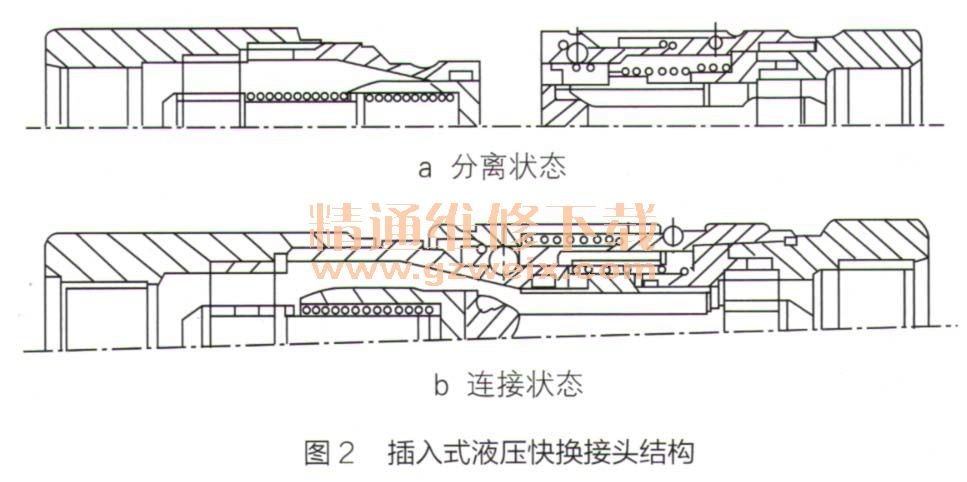

    根据第一次改进存在的问题，我们试用插入式液压快换接头。该快换接头为不锈钢材质，可承受30M P。压力，完全适用高压清洗水泵的压力。插入式液压快换接头结构如图2所示。

    在试验过程中，我们发现该液压快换接头安装到高压清洗水泵后，如果将其拆下就不能再次安装。分析认为，该液压快换接头设有保压、防泄漏部件，在高压清洗水泵停止工作、高压水枪关闭后，出水胶管管道里的水压还维持在工作时的压力。该压力推动防泄漏部件，使快换接头一经拨出，就无法再次安装。

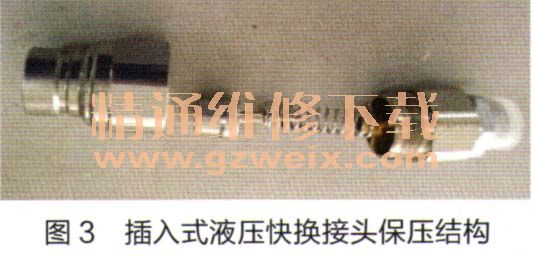

    通过查阅有关资料，我们发现液压快换接头由接头外壳、定位杆、压缩弹图3插入式液压快换接头保压结构簧和保压堵头等组成，当接头分离时，压缩弹簧伸长，与管路里的高压水共同作用，使保压堵头移动到出水口处密封出水口，实现管路保压。插入式液压快换接头保压结构如图3所示。

    为取消插入式液压快换接头分离保压功能，我们将其内部的定位杆、压缩弹簧和保压堵头拆除，这样就可在连接时既保证密封，义可使快换接头分离时管路里不存在压力，从而使出水胶管轻松拆装。第二次改进后，高压清洗水泵与出水胶管连接处无泄漏且拆装方便，实现了预期目的。
