施工测量
    施工测量程序及工艺流程
    盾构掘进为主要施工环节，盾构掘进测量以SLS-T导向系统为主，辅以人工测量校核。同时严格贯彻二级测量复核制度，即集团公司精测组复核并交桩于工地项目部测量组，工地测量组再行复核并负责施工放样测量，确保隧道精确贯通，其主要测量程序见图8。

    地面控制测量
    我方接桩后，立即组织集团公司精测队根据业主提供的工程定位资料和测量标志资料，对所给平面控制点、高程控制点进行复测。为保证隧道的正确贯通及与相邻合同段的顺利衔接，所有的测量工作采用二级复核制度，并密切与监理工程师配合，及时将测量复测成果书报请监理工程师及业主审查、批准。
    引测近并平面导线点
    利用业主及监理工程师批准的测量成果书，由公司精测队以最近的CP II平面控制点为基准点，以符合或闭合导线的形式，引测至少3个导线点至每个端头井附近，布设成三角形。
    引测近井高程点
    利用业主及监理工程师批准的精密二等水准网，由子公司精测队以最近的水准点为基准点，将水准点引测至端头井附近，测量等级达到国家二等水准。每端头井附近至少布设两个埋设稳定的水准点，以便相互校核。水准点应埋设混凝土普通水准标石。
    联系测量

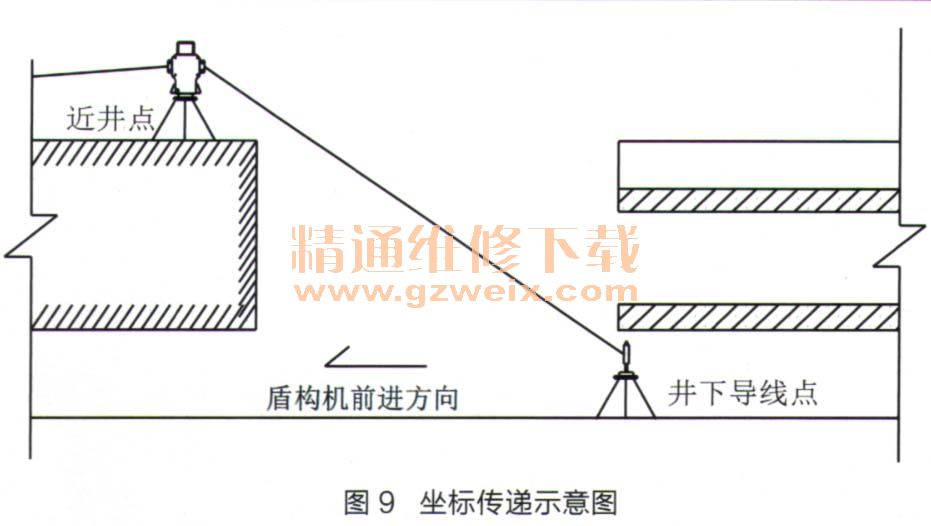

    面联系测量平面坐标传递采用导线定向测量，首先利用经复核过的地面控制点将坐标方位传递到地面近井导线点上，然后从地面近井导线点向地下采用导线测量的方法进行定向，其垂直角不得小于30°，见图9。地面坐标方位的传递和联系导线测量均使用了1s级全站仪，按精密导线测量的精度进行。

    高程联系测量高程传递测量采用钢尺悬垂法，钢尺应进行检定。首先，将地面高程传递到近井水准点上，然后在竖井内悬吊经过鉴定合格后的钢尺进行高程传递。悬挂重锤用水准仪在井上、井下观测，传递高程时每次独立观测3测回，每测回变动仪器高度，3测回测得地上、地下水准点的高程较差都小于2mm。具体操作如图10。
