1．连接盘结构

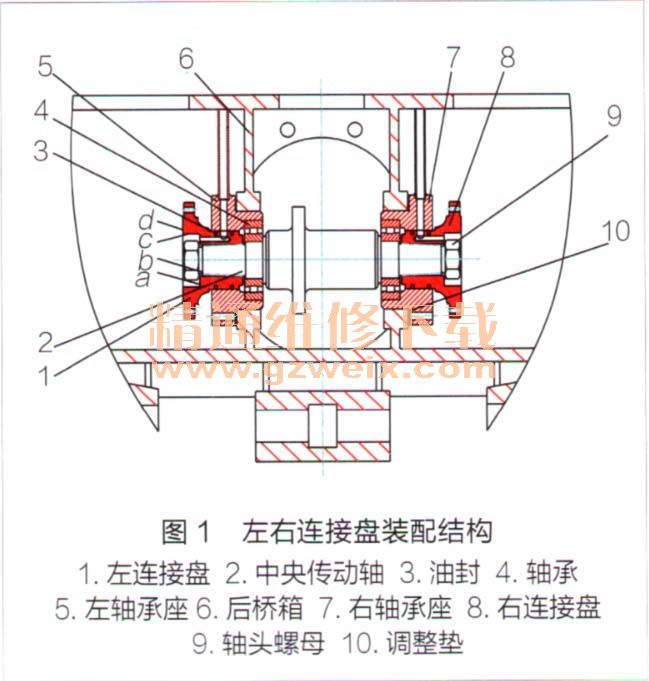

    165系列推土机后桥箱主要由左连接盘1、中央传动轴2、油封3、轴承4、左轴承座5、后桥箱6、右轴承座7、右连接盘8、轴头螺母9和调整垫10等组成，其装配关系如图1所示。中央传动轴2中间的凸缘上安装有大锥齿轮（图中未画出），该大锥齿轮与变速器输出轴小锥齿轮啮合，可将来自变速器输出轴的纵向转动转变为中央传动轴2的横向转动，动力经左、右连接盘（1、8）输出，传递给转向离合器，经转向离合器驱动最终传动装置，再由最终传动装置驱动履带使推土机行走。

    左、右连接盘（1、8）与中央传动轴2采用锥形花键连接，以使三者安装紧密。中央传动轴2通过轴承4、左连接盘1、左轴承座5、右轴承座7、右连接盘8安装在后桥箱体6上。左、右连接盘（1、8）与轴承座5之间设有油封3，以防止后桥箱6中的齿轮油窜到转向离合器中，影响转向离合器的性能。中央传动轴2的两侧轴头有螺纹，将轴头螺母9拧紧后，可防止左、右连接盘（1、8）轴向窜动。

    2．改进前安装方法及存在问题
    （1）安装方法
    中央传动轴和左、右连接盘的花键为锥形结构，为保证锥形结构安装到位，组装前须先使用普通油压机对中央传动轴与左、右连接盘进行预压装，再使用千分尺测量中央传动轴压入左、右连接盘的长度，并将压入长度记录下来，然后将中央传动轴与左、右连接盘分解。
    装配时，应先将轴承安装在轴承座上，组装成轴承座组件，并将其安装在后桥箱上。再将油封安装在左、右连接盘上，组装成组件。最后将左、右连接盘安装在中央传动轴上。由于后桥箱内空间较小，所以安装左、右连接盘要用锤击的方法使左、右连接盘安装到位，并按预压装时记录下来压入长度，然后检查左、右连接盘安装是否到位。连接盘安装到位后，将轴头螺母拧紧。
      （2）存在问题
    这种安装方法操作十分繁琐，工人劳动强度大，生产效率低，而且预压和拆卸过程中很容易造成中央传动轴和左、右连接盘花键损伤。同时由于零部件的刚性回弹，在装配时用锤击往往达不到油压机压装时的预压力。最为严重的是左、右连接盘不能同时进行装配，常常影响轴承的游动间隙，进而影响中央传动轴上的大锥齿轮和变速器输出轴的啮合量，从而造成推土机行走时的传动效率降低。
