（2）安装原理
    铜套与汽缸盖座孔设有上密封面和下密封面。该喷油器铜套安装工具对铜套上密封面进行旋转碾压，利用铜的柔韧性，将铜套直径扩大，使其与汽缸盖座孔上密封面形成自紧力。因为铜套安装到位后，铜套上表面下陷到汽缸盖平面约8mm，所以铜套安装工具需要深入到铜套内孔对铜套进行扩张。

    对铜套下密封面采用砸实的方法进行密封，在安装喷油器后，由喷油器的压紧力将铜套压紧在汽缸盖座孔内，使铜套与汽缸盖紧密贴合。
    （3）安装方法
    通过多次试验，我们总结出用该铜套安装工具安装铜套的方法如下：首先，将支架放入铜套内；其次，使用手锤将铜套砸入汽缸盖喷油器铜套座孔内，将铜套砸实；再次，将拧杆插入支架中，用套筒扳手的棘轮手柄逐步拧动拧杆，直至拧紧力矩达到40 N·m，即可保证铜套与汽缸盖座孔贴合紧密；最后，将铜套安装工具拆卸，铜套即安装完毕。
    （4）试压方法

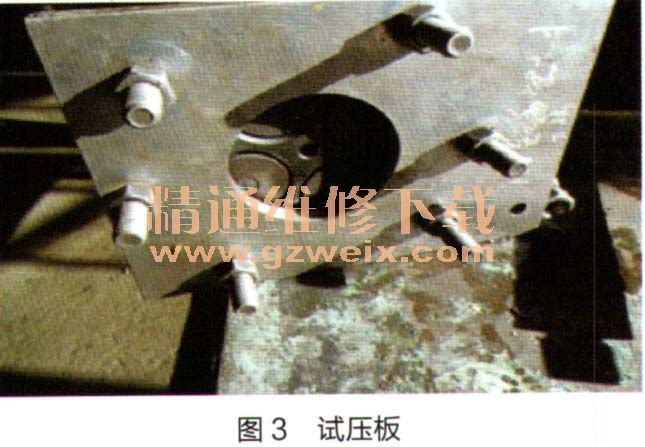

    将试压板放在汽缸盖下面，垫上汽缸垫，用缸盖螺栓将试压板固定在汽缸盖下面。从充气孔向汽缸盖内注水，待水满后接压力为1MPa的压缩空气加压测试。加压后观察铜套上、下口有无漏水现象。若从铜套上口漏水，继续用铜套安装工具对铜套上部进行滚压。若从铜套下部漏水，继续用锤击方法使铜套与汽缸盖座孔贴实。
    我们用该铜套安装工具安装了6台6D125型柴油机喷油器座孔铜套，每部柴油机累计运行数千小时，均未出现喷油器铜套漏水现象。
