2.卷筒排绳器
(1)改进原因

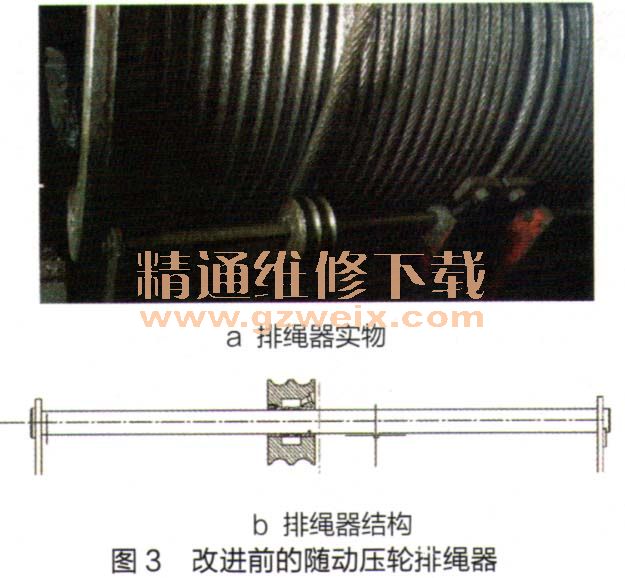

门式起重机卷扬机卷筒排绳器为随动压轮结构,卷筒旋转时,压轮由钢丝绳带动转动,同时沿着压轮轴轴向移动,从而起到排绳作用。改进前钢丝绳排绳器如图3所示。
在实际使用中,这种卷筒排绳器结构存在以下缺陷:钢丝绳拉力突变时的冲击作用或者压轮弹簧压力不够时,压轮就会发生跳槽,此时钢丝绳就会脱离排绳器束缚,从而造成钢丝绳乱绳,甚至导致钢丝绳报废。
(2)改进方法

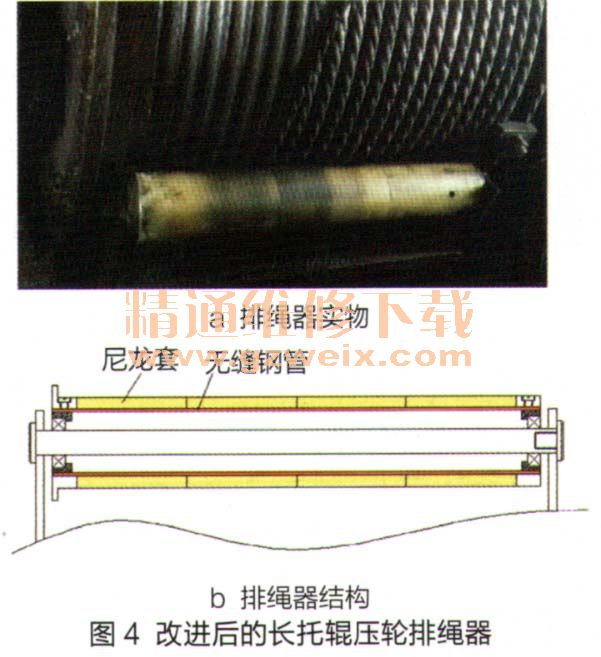

为解决卷筒排绳器存在的上述缺陷,我们设计了一种新型长托辊压轮排绳器,如图4所示。其结构有以下3个特点:一是采用长托辊压轮,将卷筒最上层的钢丝绳全部压住,从而降低了乱绳概率。二是长托辊钢制压轮表面套上了1层对钢丝绳不容易磨损的尼龙套,比原有钢制压轮材料更具贴合性。三是长托辊压轮表面套上的尼龙套分为多段,每段尼龙套可根据钢丝绳工作状况自由转动或滑动。
(3)改进效果
改进后的长托辊压轮排绳器排绳性能优良,减少了对钢丝绳磨损,钢丝绳卷筒乱绳现象大为降低,提高了钢丝绳使用寿命。
