MQ1260型高架门式起重机主钩溜钩故障排查
来源:工程机械与维修  作者:佚名  2016-04-18 10:13:19

    一台MQ1260型高架门式起重机作业时,其主钩突然发生溜钩故障。该故障发生时已是下班时间,施工现场无人,未发生伤人和砸坏物件事故。经了解得知,该起重机主钩平时也存在溜钩现象,只是没有这次严重。该起重机额定起吊质量为60t,这次只是起吊1个质量为5.6t的卧式罐,按照常理不应发生溜钩故障。主钩溜钩故障危害极大,必须尽快修复。
制动器结构和原理:
    起吊该卧式罐时发生溜钩故障,说明该起重机制动器制动力矩不足,为此需分析制动器结构和工作原理。
    (1)结构

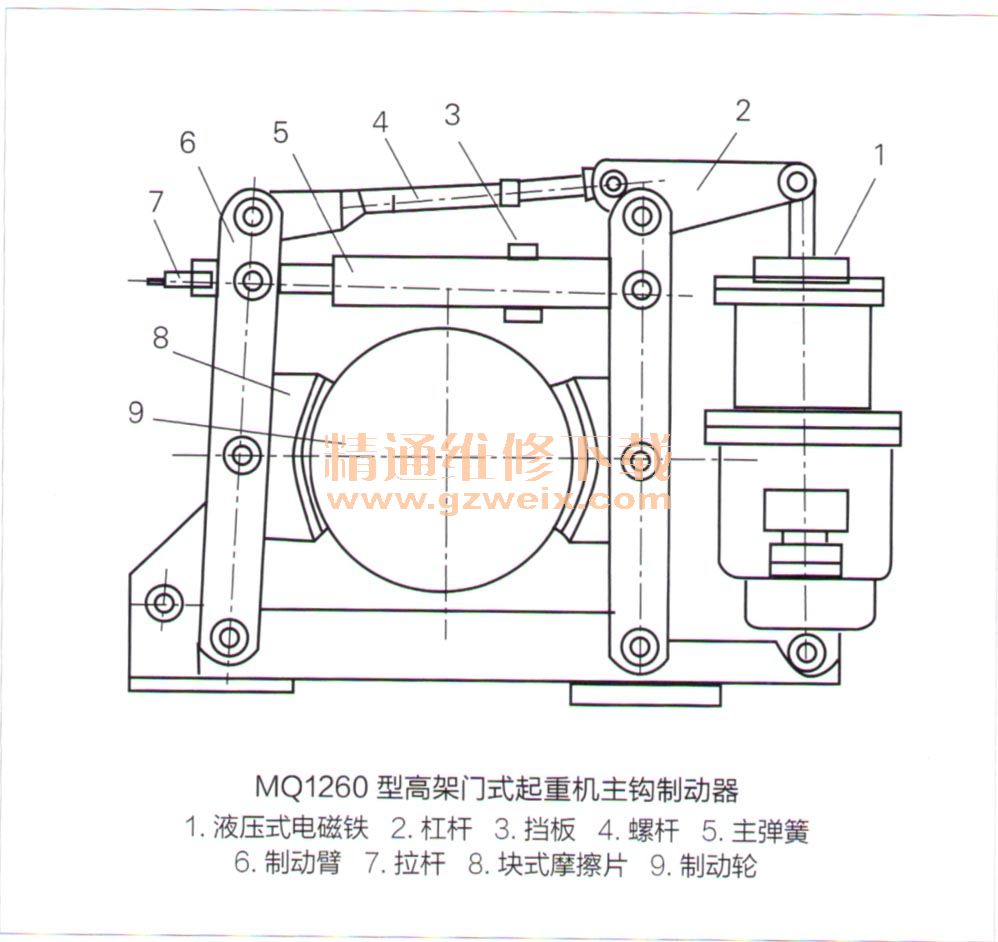

    该起重机主钩制动器为电磁块式制动器,由液压式电磁铁1、杠杆2、挡板3、螺杆4、主弹簧5、制动臂6(2个)、拉杆7、块式摩擦片8(2片)、制动轮9组成,如附图所示。

    (2)原理
    当液压式电磁铁1不通电时,左、右侧制动臂6上部安装的压缩式主弹簧5处于压缩状态。在主弹簧5弹力作用下,拉杆7将左、右侧制动臂6向内拉紧,左、右侧制动臂6上的2片块式摩擦片8将制动轮9抱紧,此时制动器起制动作用。
    当液压式电磁铁1通电时,其衔铁被电磁铁芯吸住,衔铁拉动杠杆2,带动螺杆4和左、右侧制动臂6向外张开,使安装在左、右侧制动臂6上的2片块式摩擦片8脱离制动轮9,从而使制动器解除制动作用。
故障原因分析:根据故障现象和制动器工作原理,分析造成制动器制动力矩不足的原因主要有制动电路和制动器零部件2个方面。其中制动电路方面原因有以下2个:一是电源电压过低,二是过电流保护起作用;制动器零部件方面原因有以下4书一是制动器调整不当,二是块式摩擦片磨损严重,三是液压式电磁铁漏油,四是块式摩擦片之间有杂物或油污。
故障排查:根据故障现象、制动器结构和原因分析,我们决定从发生故障可能性较大的制动器零部件方面进行检查。检查液压式电磁铁不漏油,检查块式摩擦片之间无杂物或油污。当检查块式摩擦片磨损情况时,发现2片块式摩擦片磨损后的厚度差别较大,即一片薄、一片厚。这说明制动器螺杆和拉杆调整不当,造成2片块式摩擦片中有1片与制动轮接触不良,导致2片块式摩擦片磨损不一致、制动器制动力减弱,从而出现主钩溜钩故障。
    我们更换了2片新的块式摩擦片一,重新调整制动器螺杆和拉杆长度,使2片块式摩擦片与制动轮间隙保持均匀。试机时主钩空载和重载运行正常,投入使用后再未发生主钩溜钩故障。
使用注意事项:该MQ1260型高架门式起重机配置的主钩制动器为电磁块式制动器,可设置制动延时。缩短制动延时设定值,就会使制动提前介入,可明显提高制动效果。但是如果制动延时设定值设置过短,就会使块式摩擦片磨损加快,造成制动器发热;如果制动延时设定值设置过长,就会使制动延时过长、制动距离增加、被吊重物下降速度过快,重物在其惯性作用下就会出现溜钩现象。因此要正确调整制动器制动延时设定值。
