QLY1560型轮胎起重机起升卷扬机不能转动故障排查
来源:工程机械与维修  作者:佚名  2017-01-02 10:32:31

    1.故障现象
    1台QLY1560型轮胎起重机液压驱动的起升卷扬机发生不能转动故障。故障发生后,检查起升卷扬机液压系统压力表读数为零,卷扬机马达正、反转均无动作。

    2.起升卷扬机液压系统

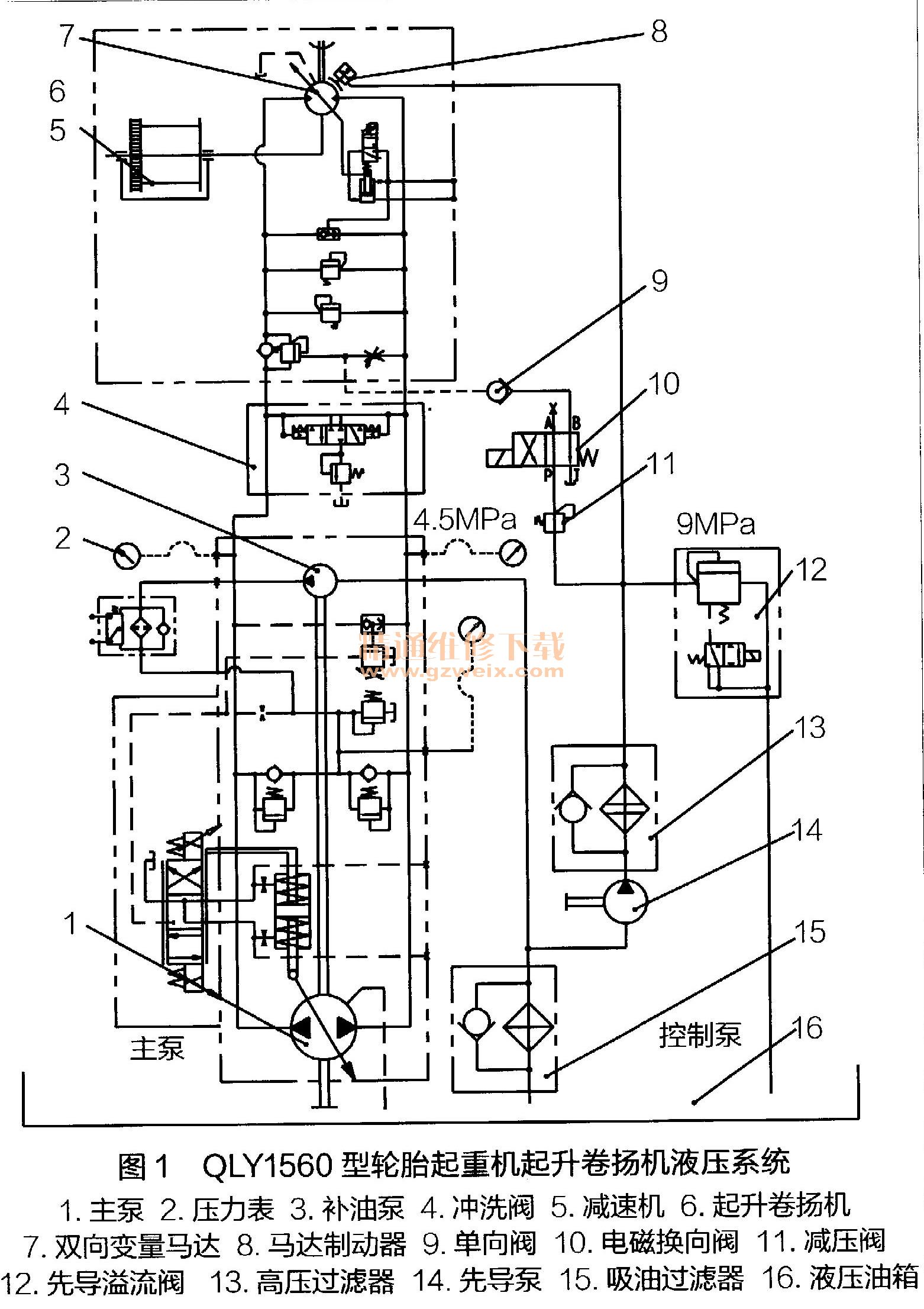

    该轮胎起重机起升卷扬机液压系统主要由主泵1、压力表2、补油泵3、冲洗阀4、减速器5、起升卷扬机6、双向变量马达7、马达制动器8、单向阀9,电磁换向阀10、减压阀11、先导溢流阀12、高压过滤器13、先导泵14、吸油过滤器15、液压油箱16组成,如图1所示。

    起升卷扬机6正常工作时,先导泵14输出的先导压力油经电磁换向阀10进入马达制动器8中,先一导压力油顶动马达制动器8中的制动弹簧,使双向变量马达7解除制动。此时主泵1输出的压力油进入双向变量马达7,在双向变量马达7驱动下,便可实现起升卷扬机6的转动。
    双向变量马达7的入口处装有安全阀,其设定压力为30MPa.当双向变量马达7进油口油压过高时一,压力油经安全阀进入回油油路。

    3.故障排查
    启动发动机,检查主泵出口油压为零,调节安全阀压力,压力表读数无变化。拆开冲洗阀回油胶管,没有流出液压油。通过以上检查,初步判断起升卷扬机不能转动,不是起升系统安全阀压力调整过低引起。
    操纵起升卷扬机发现,无论操纵起升还是下放动作,均一可感觉到主泵出油管内有压力油流动,但是感觉不到回油油路有油液流动。拆开双向变量马达泄油管,发现有大量液压油流出。分析认为,正常情况下不应该有大量液压油流出,由此确定双向变量马达出现故障。更换新的双向变量马达后试机,起升卷扬机故障消失。

    4.故障原因
    为查明故障原因,我们拆解了双向变量马达,发现其主轴端部中心部位、芯轴头部及回程盘均磨损严重,如图2所示。上述元件严重磨损,造成马达缸体无法旋转,导致起升卷扬机无法正常工作。
