XE700型矿用液压挖掘机动作均缓慢
来源:工程机械与维修  作者:佚名  2016-09-04 12:48:56

    我公司生产的1台XE700型矿用液压挖掘机工作1000h时,出现整机动作均缓慢故障,仪表显示E2010报警,根据故障代码初步判断为主泵功率调节阀出现故障。

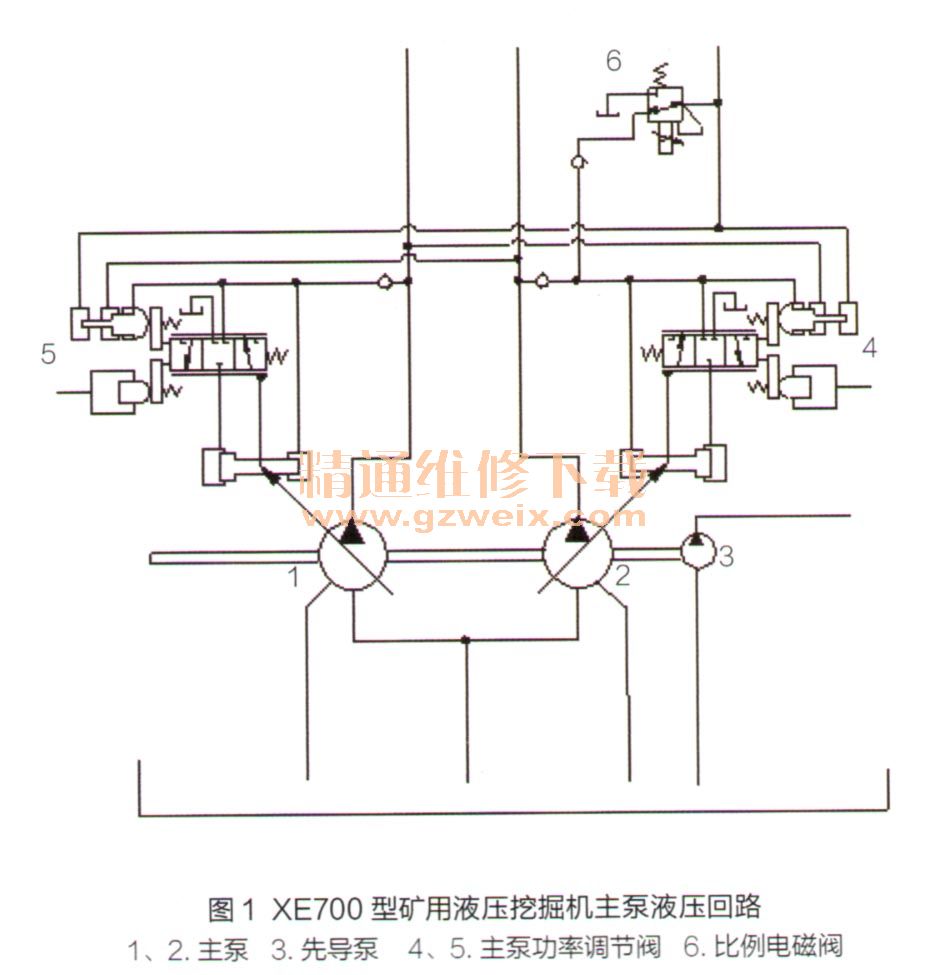

    工作原理:XE700型矿用液压挖掘机主泵液压回路由主泵(1、2)、先导泵3、主泵功率调节阀(4、5)、比例电磁阀6等组成,如图1所示。

    挖掘机主控制器给比例电磁阀6发出电流信号,比例电磁阀6依据电流信号大小调节其磁力。磁力不同,比例电磁阀压缩弹簧的行程不同,比例电磁阀6阀芯移动的距离也不同,由此即可控制进入主泵功率调节阀(4、5)的先导油压。主泵(1、2)为变量柱塞泵,其输出流量依靠主泵功率调节阀(4、5)进行控制,若主控制器给比例电磁阀6发出的电流信号正常,则主泵功率调节阀(4、5)控制主泵(1、2)输出的流量也正常。
    故障排查:首先,检测比例电磁阀控制线路。由于比例电磁阀由主控制器输出的电流信号进行控制,所以应检测主控制器至比例电磁阀之间的线束,经检测该线束不存在断路、短路等问题。
    其次,检测主泵功率调节阀。启动发动机,将油门旋钮旋至10挡位置,操纵该机分别在3种工作模式(S、H、L)下做各种动作时,检测主泵功率调节阀电流均为零。在正常工作状态下,主泵功率调节阀电流应该是不断变化的,初步判定是比例电磁阀出现故障。
    再次,检测比例电磁阀。使用万用电表测量比例电磁阀的电阻,均无电阻显示,由此说明比例电磁阀断路或短路。由于比例电磁阀损坏的几率比较大,暂不怀疑主控制器损坏或主控制器内程序存在间题。
    最后,更换比例电磁阀。取1个新的比例电磁阀,测量其电阻值为18Ω。将新的比例电磁阀装入主泵并连接好线束,操纵该挖掘机在3种工作模式下做各种动作均正常,且无故障报警代码显示,故障现象消失。冉次测量比例电磁阀电阻值为20Ω,由于比例电磁阀的电阻会随着液压油温的升高而增大,因此比例电磁阀电阻值属正常。
    故障原因分析:比例电磁阀控制主泵输出流量,其内部电路损坏后无法接收主控制器输出的电流信号,造成其输入主泵的先导油压压力和流量无法变动,导致主泵无法通过改变其斜盘倾斜角度来调节输出流量,致使挖掘机整机动作均缓慢。
