2.1.1.5目标板高度计算
    由图7可得

    HB=2（A+B）tan a
    已知A=1．0m，R=2.0 m，a =9.5°，所以HB≈1.002 m。
    由于雷达可能存在的高度变化，背板的长度也需符合变化范围。如±1cm的雷达高度变化范围，背板长度也需要±1cm的变化范围。
    2.1.1.6目标板宽度计算
    由于反射镜镜面是倾斜的，吸波器背板的投影实际应该是梯形，但由于异型背板不易制作，且雷达安装误差对背板的影响较大，所以取长边制作为长方形。

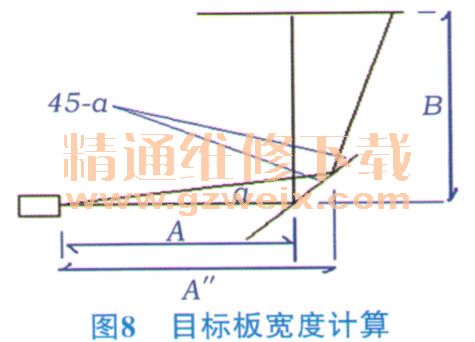

    由图8可得

    因为A=1.0m，B=2.0m，a=9.5°，得出WB=34.50m； 取兴趣标定角度16°进行计算，WB=0.855 m。
    2.1.1.7目标角反射器位置
    1）需要保证角反射器与雷达反射中心线同心放置。
    2）如图9所示，角反射器在WCR方向上的误差不能超过±0.5°，假设雷达安装误差是±1 cm，那么在3.0 m处误差角度为±0.19°因此△WCR、＝（A+B）tan0.35°，WCR方向上误差为±1.8 cm。

    3）不需要定义△DCR，因为角反射器安装在吸波板表面。
    对于△HCR，如果安装过高或者过低，反射器可能超出标定时雷达的检测范围。因此在这个方向上，要保证雷达安装在反射面的±9.5°范围内，即△HCR=（A+B）tan9.5°≈0.5 m。
    2.1.1.8各部件要求
    1）反射镜面反射镜面不是一个真正意义的镜子，而是一块抛光镜面钢板，表面粗糙度小于0.6μm，反射镜面的大小按照实际计算值来确定。
    2）目标背板目标背板是一个覆盖了吸波材料的铝板，一般设计为正方形，角反射器安装在目标背板的中心位置，偏差不能超过±0.5 cm。背板大小按照实际计算值来确定。
    3）角反射器目标背板上安装的角反射器一般用15 dB /M2，材料可以是铝、铜或钢，如图10所示。其中，角反射器3个外边长为147 mm±5 mm，3个内边长为104 mm±5 mm

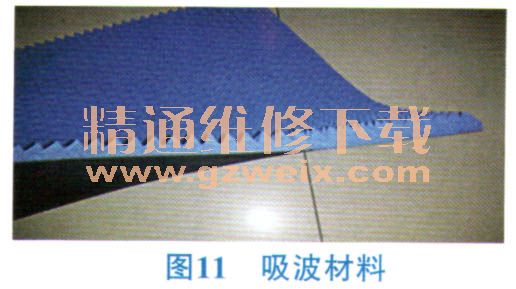

    4）吸波材料吸波材料的关键特性是可以吸收高频率电磁波（＞20 GHz），吸波材料的吸收能力需要进行专业部门的认证。如图11所示。
