潍柴WD615(国III )EGR发动机的结构
来源:本站整理  作者:佚名  2013-06-22 14:24:28


    4.电磁阀、EGR缸与EGR
    发动机转动时,在一定工况下ECU会控制电磁阀,使气流通过电磁阀门进入EGR缸,EGR缸中的气体推动EGR阀的摇臂,使EGR阀打开,此时废气在排气压力大于进气压力时即可进入进气管与空气混合。电磁阀、EGR缸与EGR阀如图69所示。

五、EGR发动机的改进
    1.第一次改进

    自2009年7月1日起,WD615(国III) EGR系列发动机全部采用二气门代替原来的四气门结构,二气门EGR系列发动机与原来的四气门EGR相比,主要在配气机构和排气系统上有较大的差异,二气门EGR系列发动机在配气机构和排气系统上均采用了与WD615(国II)相同的结构;而与废气循环相关的EGR用零部件,则继承了原来的四气门EGR的结构,基本实现了两种机型的通用性。

    二气门EGR系列发动机与四气门EGR系列发动机的主要区别如下:

    1)气缸盖与气门组零件不相同。
    2)喷油器的固定方式有区别,两气门EGR喷油器的固定方式与国II发动机相同。
    3)二气门EGR发动机由于装配车型的不同而采用两种增压器。
    4)二气门EGR发动机由于采用两种增压器,所以与增压器连接的后排气歧管也有两种。
    5)二气门EGR发动机配置专用ECU,其标签颜色为红色,而四气门EGR发动机配置ECU的标签颜色为白色。

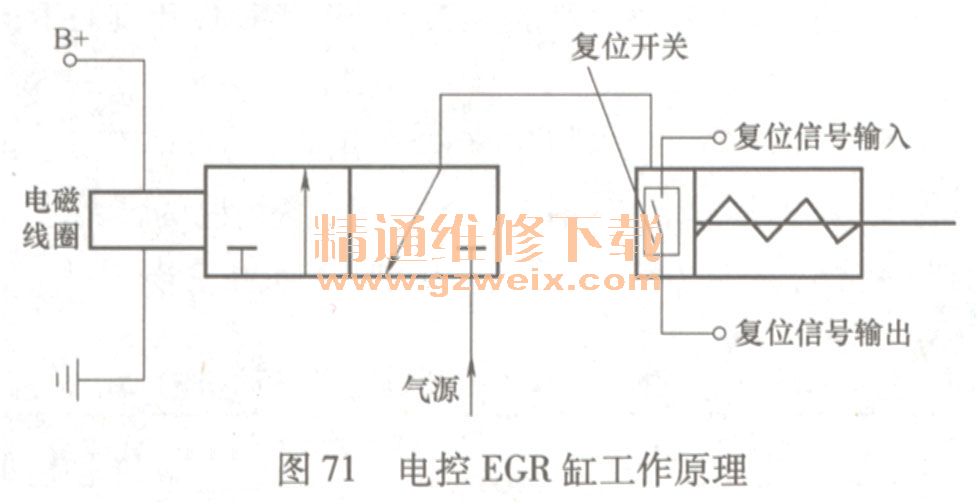

    6)二气门EGR发动机的EGR缸改为电控EGR缸,所以原来的电磁阀也就取消掉了。电控EGR缸如图70所示,其工作原理如图71所示。

    当电磁线圈未接通电源时,复位开关闭合,复位信号发出;当电磁线圈接通电源时,打开气源进气阀,同时关闭排气阀,使高压气进入EGR缸,推动活塞向右运动,当运动距离达到(6±1)mm时,复位开关断开,无复位信号发出;当电磁线圈断开时,关闭气源进气阀,同时打开排气阀,活塞在复位弹簧的作用下,向左运动使活塞复位,当活塞离完全复位点相距(6±1) mm时,复位开关闭合,复位信号发出。

    2.第二次改进
    自2010年6月1日起,对二气门EGR发动机增加了起动保护功能:当发动机已经起动,如再次转动钥匙开关时,起动机不能转动,从而保护了起动机与发动机。

    起动保护有四种功能:

    1)若发动机已经起动,如再次转动钥匙开关时,ECU通过安装在飞轮壳上的发动机转速传感器的转速信号来进行判断,如果发动机转速大于400r/min时,则不允许再次起动,起动机无法转动。
    2)若发动机已经起动,ECU通过发动机转速传感器的转速信号来进行判断,如果发动机转速大于400r/ min时,即使整车继电器闭合,也能切断整车电源。
    3)连续起动保护:若发动机第一次没有起动成功,第二次起动间隔时间设置不少于3s,以保护蓄电池与起动机。
    4)长时间起动保护:起动机连续通电时间不超过15s,以保护蓄电池与起动机。
    对二气门EGR发动机增加起动保护功能的ECU和线束,与无起动保护功能的ECU和线束不通用,有起动保护功能的ECU的标签颜色为绿色。

    3.第三次改进
    自2011年开始,对二气门EGR发动机进行了产品升级,升级后的产品被称之为“节能三号”,具体改进的项目如下:
    1)“节能三号”的喷油器衬套与原气缸盖的喷油器衬套不能通用,喷油器安装孔的直径和高度尺寸不相同。
    2)喷油器为“节能三号”专用喷油器。两者内部结构相同,但喷油嘴直径、喷孔数量、伸出长度不同。喷油器与气缸盖间垫圈的厚度也不一样,“节能三号”喷油器与气缸盖间垫圈的厚度为1mm,而原来的垫圈厚度为2mm。
    3)“节能三号”的喷油泵为升级后的TH专用喷油泵,由于“节能三号”喷油泵的安装尺寸不同,所以其固定螺栓也不通用,从而高压油管也不同用。
    4)增压器为“节能三号”专用增压器,与原来的增压器外部连接尺寸相同,但内部结构、工作性能不同。
    5)“节能三号”的EGR冷却器总成与原来的不相同,同时其安装隔板垫片也不相同。
    6)“节能三号”的ECU与原来的不相同,ECU标签颜色为浅绿色。
    三次改进型发动机的喷油提前角也不相同,喷油提前角见表9。
