第一章 自动变速器维修基础知识

    第一节 自动变速器概述

    一、国内自动变速器的应用

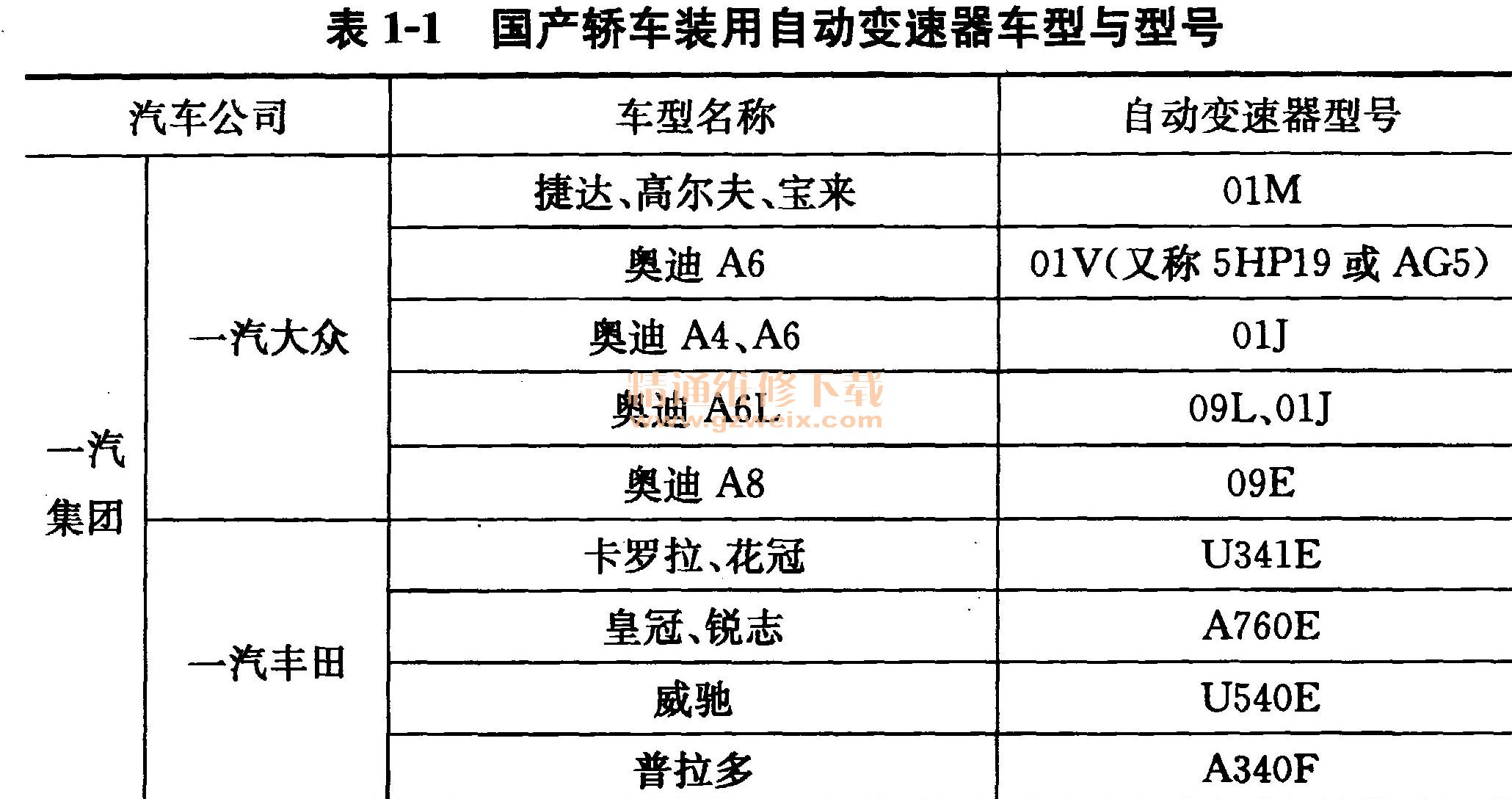

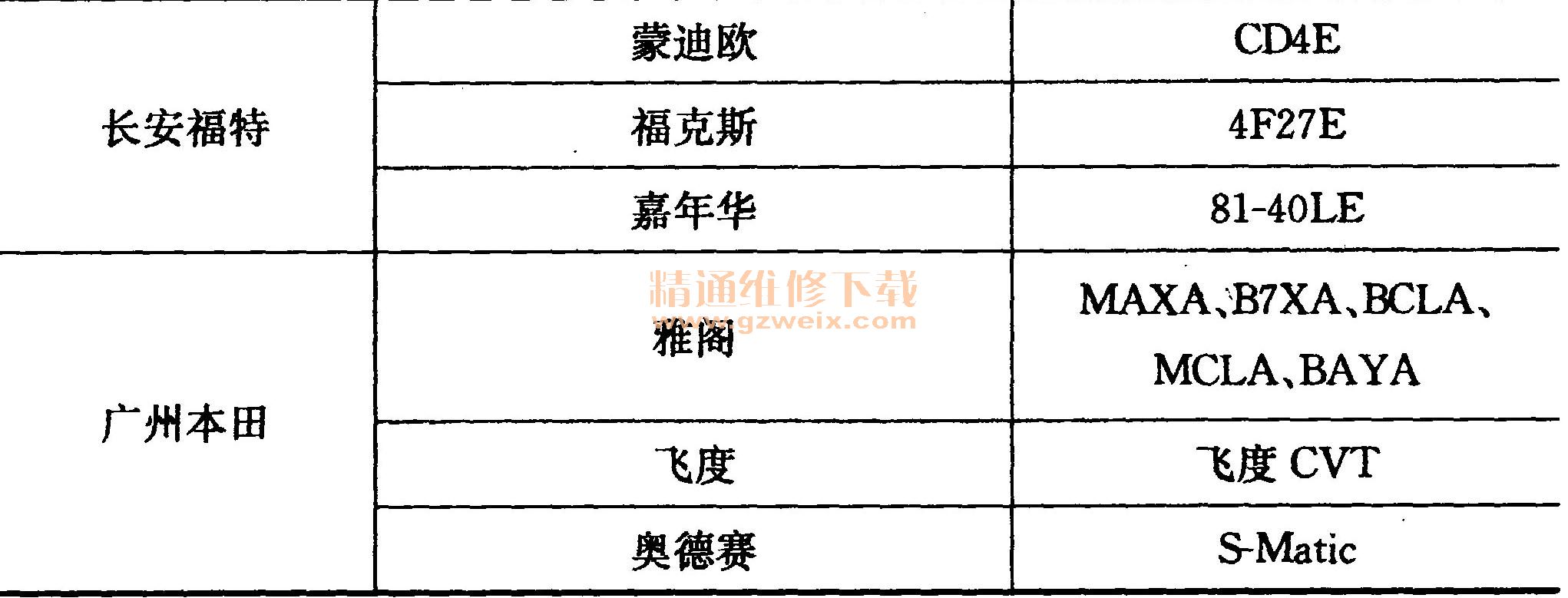

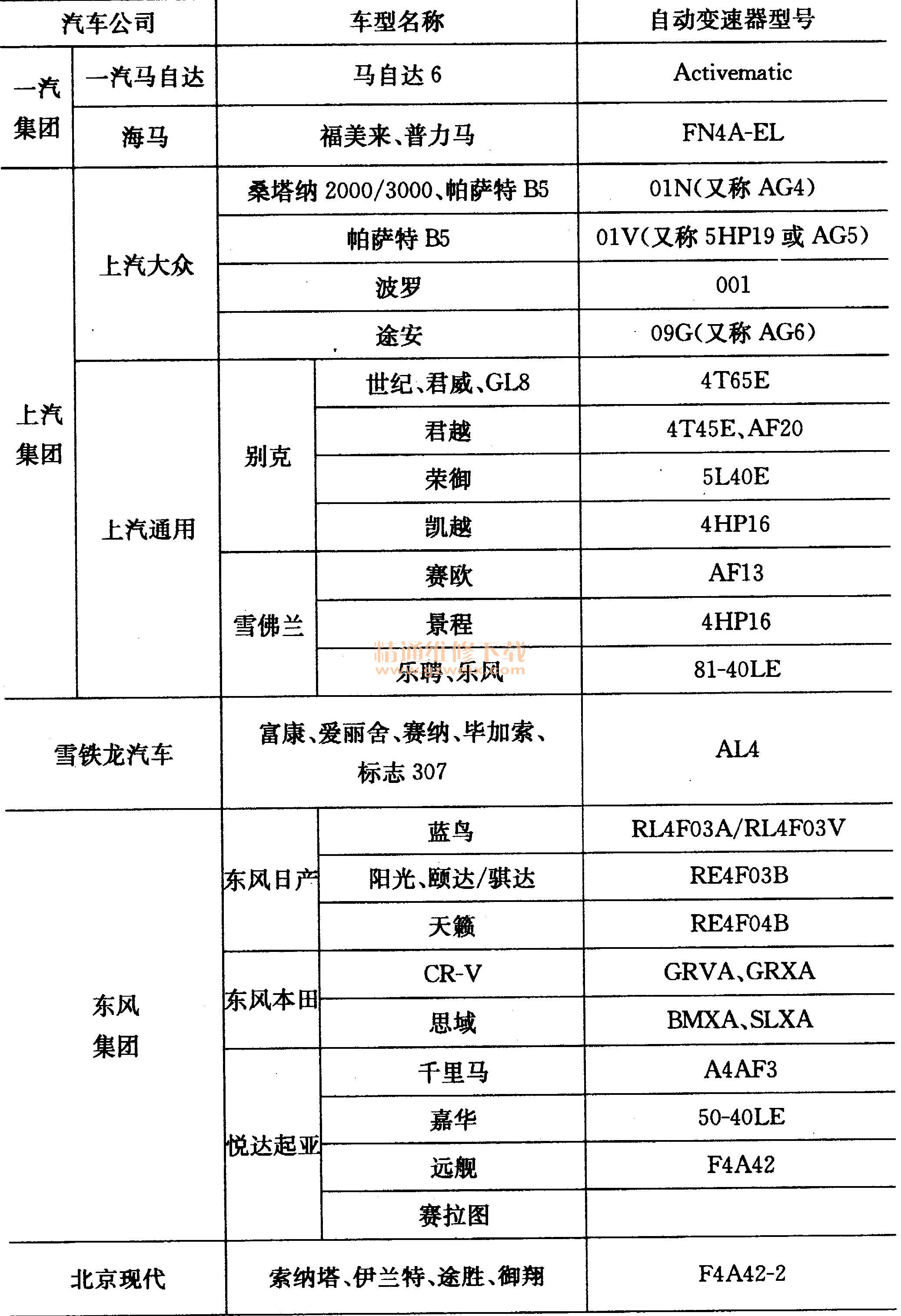

    一汽大众汽车有限公司1998年底在国内首家推出批量生产的装用电控自动变速器的轿车捷达AT，该车采用德国大众（VW）原厂生产的第三代95型01m电控4档自动变速器。神龙汽车公司亦于1999年初推出了其装备4档电控自动变速器的富康988轿车，这种自动变速器由法国的雪铁龙和雷诺公司共同研制，在意大利生产，1998年6月开始应用。上海通用汽车公司生产的4T65E自动变速器是通用汽车公司1994年正式投产的。目前我国轿车和豪华大客车装用电子控制自动变速器已呈普及之势，国产轿车普遍装用自动变速器的时代已经到来。国产轿车装用自动变速器的车型与型号见表1-1。

    二、自动变速器的型号
    一种自动变速器可能被用在多个公司不同款式的汽车上，而同一种车型也可能装用不同型号的自动变速器。如果对自动变速器的型号不了解，在维修中就会对故障分析、资料查找及零配件采购等造成障碍。
    1．自动变速器型号含义
    （1）基本内容自动变速器的型号主要代表了变速器的性质、自动变速器的生产公司、驱动方式、前进档位数、控制方式、改进序号及额定输出转矩等。
    ①变速器性质：指是自动变速器还是手动变速器。一般用“A”表示自动变速器，“M”表示手动变速器。
    ②自动变速器的生产公司：有的自动变速器型号前加上表明生产厂家的字母，如“ZF”表示德国ZF公司生产的自动变速器。
    ③驱动方式：指车辆是前轮驱动还是后轮驱动。一般用“F”表示前轮驱动，“R”表示后轮驱动。丰田汽车公司的自动变速器是用数字表示驱动方式，用“H”或“F”表示四轮驱动。
    ④前进档位数：一般用数字表示。
    ⑤控制方式：指自动变速器是电控、液控还是电液控制。一般用“E”表示电控，“L”表示液控，“EH”表示电液控制。
    ⑥生产序号：指自动变速器是基本型还是改进型。
    ⑦额定输出转矩：指自动变速器能够传动的最大转矩。
    下面以几个常见公司的自动变速器为例具体说明。
    （2）丰田自动变速器
    ①早期的丰田自动变速器型号的形式。以“A43DE”为例说明，这种形式的自动变速器主要有A40、MOD、A42DL、A45DF、A55、A55F等。
    “A”—表示自动变速器；
    “4”—表示驱动方式，其中“1”、“2”、“5”表示前轮驱动，“3”、“4”表示后轮驱动；
    “3”—表示生产序号，“0”是基本型，“1”是一次改进型，“3 ”是三次改进型；
    “D”—表示前进档位数，“D”表示具有超速档，即四档自动变速器；若无“D”则表示为三档自动变速器；
    “E”—表示电控自动变速器，同时具有锁止离合器；若无“E”则表示为液控自动变速器；
    “L”—表示具有锁止离合器；
    “H”或“F”—表示四轮驱动自动变速器。
    ②目前丰田自动变速器型号。以“A340E”为例说明，这种形式的自动变速器主要有A140E、A245E、A541E、A650E、A750E、A760E、U341E、U241E、U151F、A540H等。
    “A”—表示自动变速器；若是“U”则表示超级智能自动变速器，且都为前轮驱动；
    “3”—表示驱动方式，其中“1”、“2”、“5”表示前轮驱动，“3”“4”、“6”、“7”表示后轮驱动；
    “4”—表示前进档位数，"4”表示四档自动变速器，“5”表示五档自动变速器，"6”表示六档自动变速器；
    “0”—表示生产序号，“0”是基本型，“1”是一次改进型，“2”是二次改进型等；
    “E”—表示电控自动变速器，同时具有锁止离合器；“H”或“F”表示四轮驱动自动变速器，均省略了“E"0
    （3）通用自动变速器该公司的自动变速器以，"4T65E”为例说明，其他常见的自动变速器还有4T60E、4L50E、5L40E、3T40等。
    “4”—表示前进档位数，“4”表示四档自动变速器，“5”表示五档自动变速器；
    “T”—表示驱动方式，“T”表示横置前轮驱动变速器，“L”表示纵置后轮驱动变速器；
    “65”—表示产品系列；
    “E”—表示控制方式，"E”表示电控自动变速器。无“E”表示液控自动变速器。
    （4）宝马自动变速器该公司的自动变速器以“ZF5HP18”为例说明，其他常见的自动变速器还有ZF3HP22、ZF4HP24、ZF5HP24、ZF5HP30、ZF6HP26等。
    “ZF”—表示变速器生产厂商，“ZF”表示德国ZF公司；
    “5”—表示前进档位数，“4”表示四档自动变速器，“5”表示五档自动变速器，“6”表示六档自动变速器；
    “H”—表示变速器最终是通过液压作用于执行机构；
    “P”—表示变速器是行星齿轮机构；
    “18”—表示额定转矩指标。
    （5）奔驰自动变速器该公司的自动变速器以722.6为例说明，其他常见的自动变速器还有722. 4、722. 5、722. 7、722. 8、722.9等。
    “722”—表示轿车用自动变速器；
    “6”—表示．自动变速器型号，“3”、“4”表示液控四档自动变速器，“5”表示液控五档自动变速器，“6”表示五档电控自动变速器，“9”表示七档电控自动变速器。
2．自动变速器型号识别方法
    （1）变速器铭牌识别法在很多自动变速器的壳体上都有个金属铭牌，上面一般标有自动变速器的生产公司名称、型号、生产序号代码及液力变矩器规格等，因此可以很方便地对自动变速器进行识别。

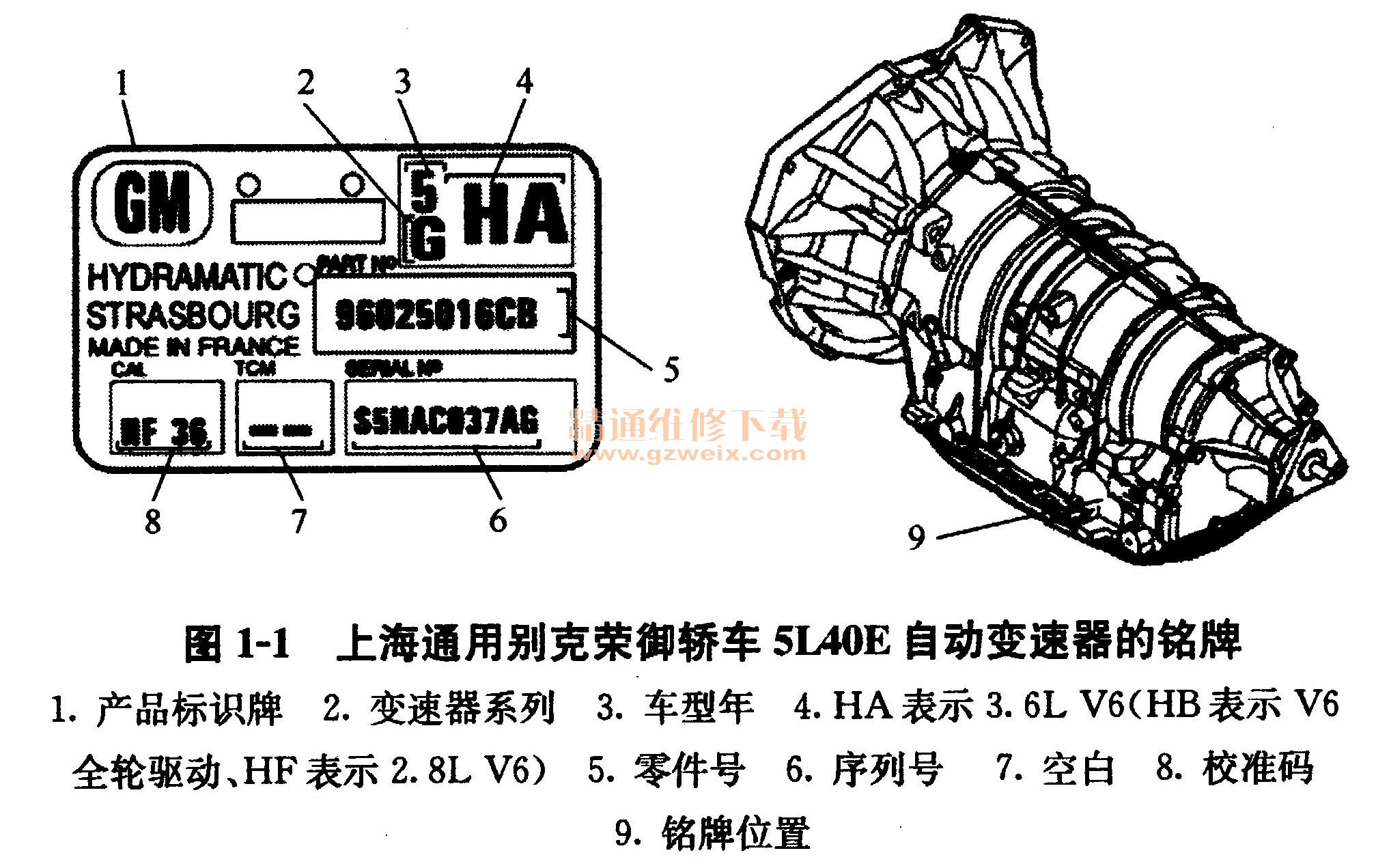

    例如，丰田A340E自动变速器在铭牌栏中的字符为“30-40LE”。宝马轿车自动变速器铭牌上直接标有“ZF5 HP-18”或“ZF6HP-26”。上海通用别克荣御轿车5L40E自动变速器的铭牌如图1-1所示。

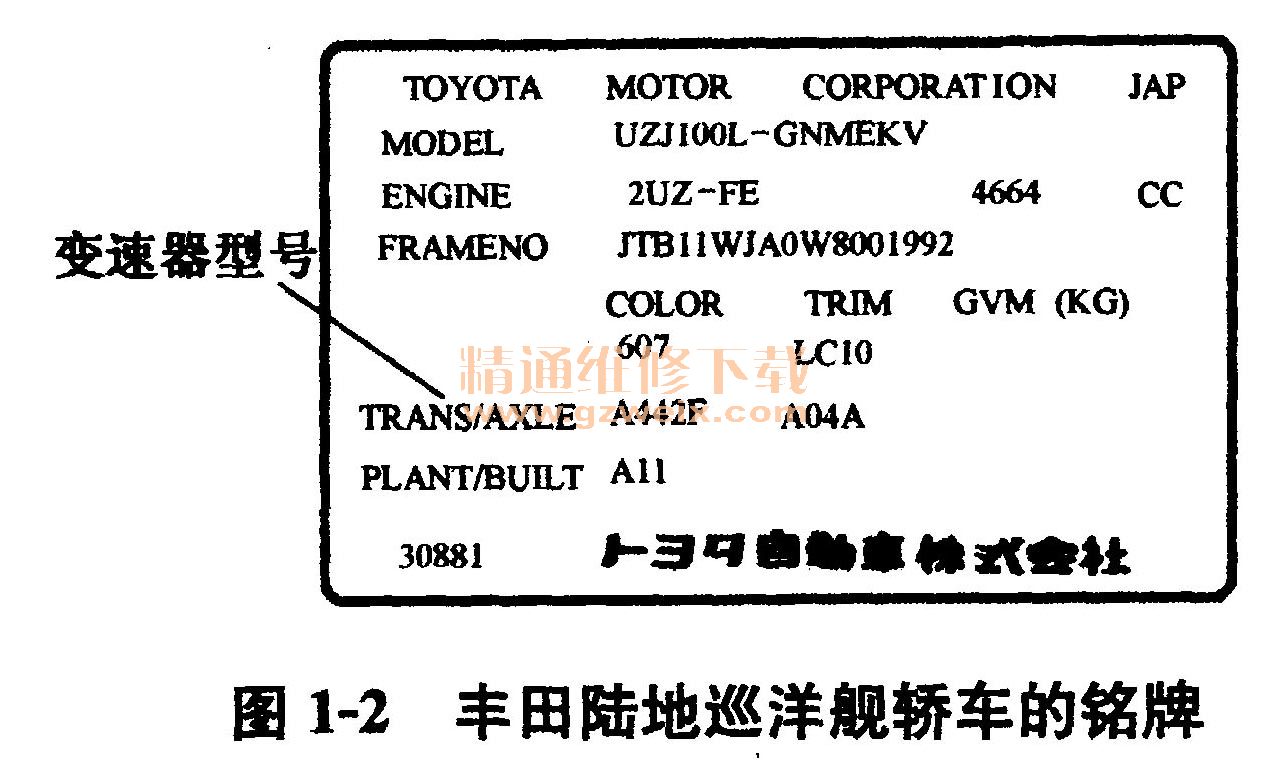

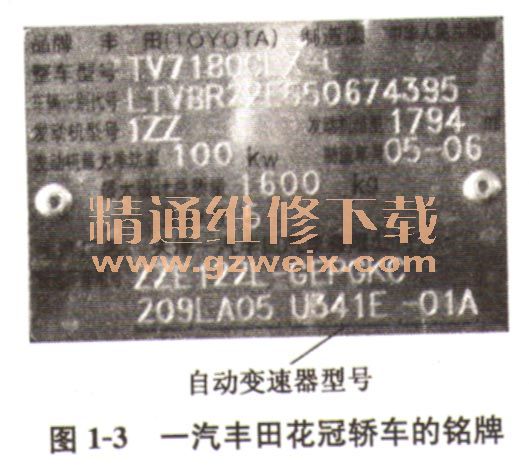

    （2）汽车铭牌识别法有些车辆在发动机舱、驾驶室或门柱等位置有汽车铭牌，这些铭牌上一般有生产厂商名称、汽车型号、车身型号、底盘型号、发动机型号、变速器型号、出厂编号等。通过汽车铭牌上的内容可对自动变速器的型号进行识别。如图1-2所示为丰田兰德酷路泽轿车的铭牌，在变速器型号（TRANS/AXLE ）一栏内标有自动变速器型号（A442F）。如图1-3所示为一汽丰田花冠轿车的铭牌，自动变速器的型号为U341E。



    （3）壳体标号识别法有些变速器的壳体或油底壳部位，在生产时将其型号留在上面，所以可以很方便地识别自动变速器的型号。例如，福特汽车公司的AXOD自动变速在其端部的阀体油底壳上有很大的“AX OD”字符。奔驰汽车的自动变速器在壳体侧部、油底壳接合面上面一点的部位，有一串字符，其中“722X X X”的6位字符即为自动变速器的型号。
    （4）变速器结构特征识别法除了上述的识别方法外，还可以根据自动变速器一些独特的结构特征进行识别。例如，日产千里马RE4F04A型自动变速器的油底壳在上方，宝马4L30E型自动变速器有一大一小两个油底壳，奔驰S320轿车的722.502型五档自动变速器有加长壳体，克莱斯勒41 TE型自动变速器在外部有电磁阀阀体等。
    （5）车型与变速器型号对照识别法一般汽车生产厂家的技术资料上会有车型与变速器型号的对照表，查表也可知道相应的自动变速器型号。但有些车型配置不同的自动变速器，这种情况还需要进一步判断。
