新手篇—看图轻松学会修汽车自动变速器
来源:本站整理  作者:佚名  2015-01-04 09:32:47

    四、典型液力变矩器
    典型的液力变矩器如图2-10所示,主要由泵轮、涡轮、带单向离合器的导轮、变矩器壳体、涡轮轴、锁止离合器等组成。下面只介绍单向离合器和锁止离合器。

    1。单向离合器

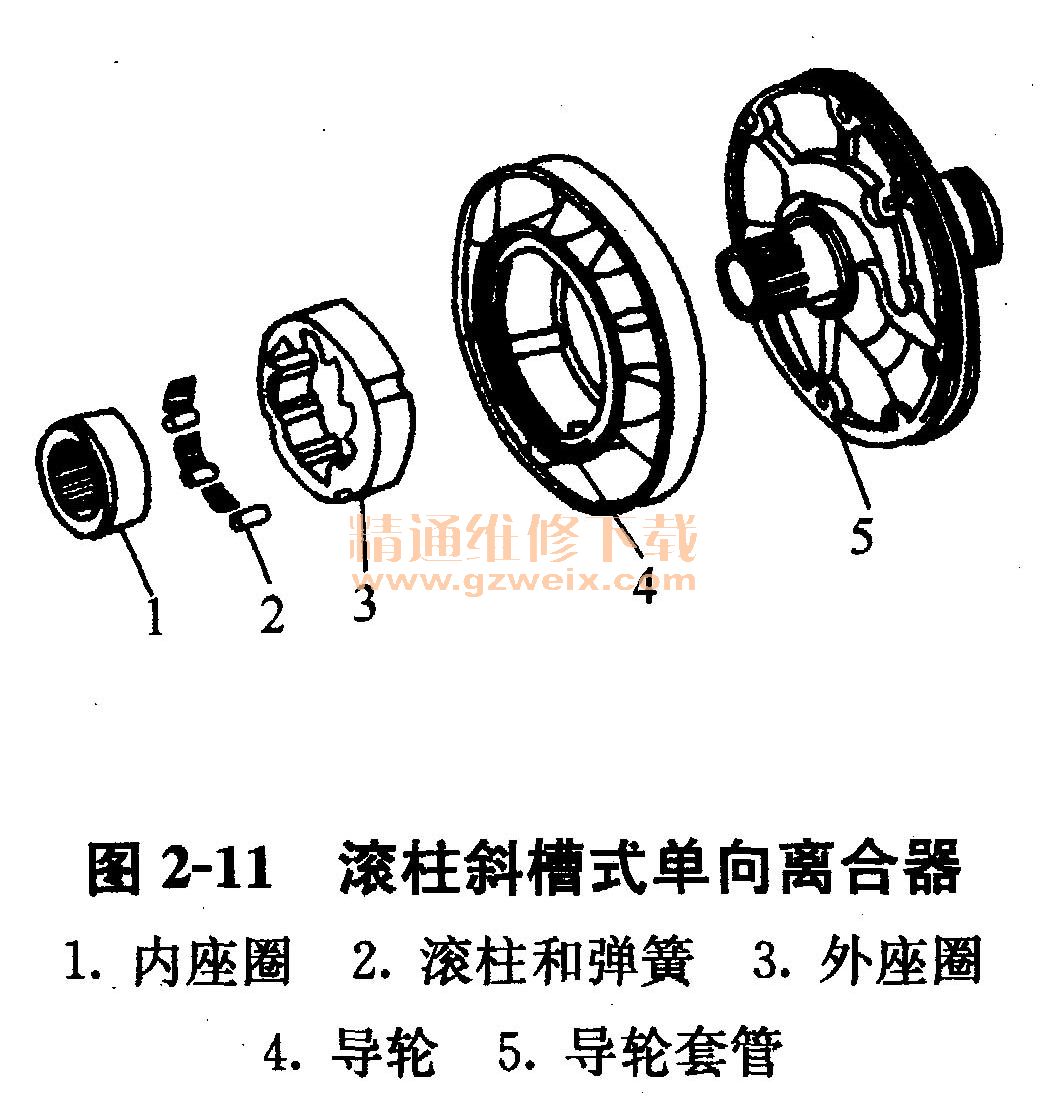

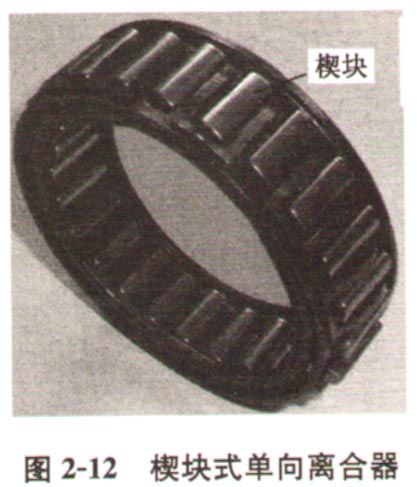

    单向离合器一般有楔块式和滚柱斜槽式两种类型。单向离合器又称为自由轮机构、超越离合器,其功用是实现导轮的单向锁止,即导轮只能顺时针转动而不能逆时针转动,当涡轮与泵轮转速差较大时,单向离合器处于锁止状态,导轮不能转动。当涡轮转速升高到一定程度后,单向离合器释放,即导轮空转,使得液力变矩器不能改变输出转矩,在高速区实现偶合传动。图2-11所示为滚柱斜槽式单向离合器;图2-12所示为楔块式单向离合器结构。


    2.锁止离合器
    锁止离合器简称TCC,是英文Torque Converter Clutch的缩写。锁止离合器可以将泵轮和涡轮直接连接起来,即将发动机与机械变速器直接连接起来,这样减少液力变矩器在高速比时的能量损耗,提高了传动效率,提高汽车在正常行驶时的燃油经济性,并防止ATF油过热。

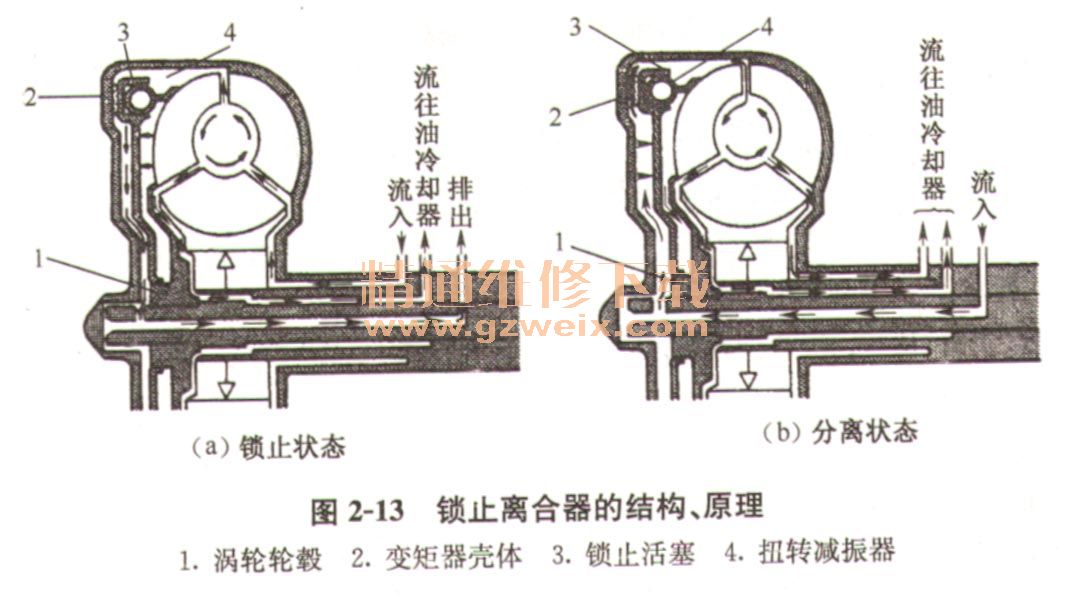

    锁止离合器的结构、原理如图2-13所示。当车辆在良好路面行驶,满足下面五个条件时,锁止离合器将接合:

    ①冷却液温度不低于65℃。
    ②选档杆处于D位,且档位在D2、D3或D4档。
    ③没有踩下制动踏板。
    ④车速高于56km/h。
    ⑤节气门开启。
    锁止离合器接合时,进入液力变矩器中的ATF按图2-13a所示的方向流动,使锁止活一塞向前移动,压紧在液力变矩器壳体上,通过摩擦力矩使二者一起转动。此时发动机的动力经液力变矩器壳体、锁止活塞、扭转减振器、涡轮轮毂传给后面的机械变速器,相当于将泵轮和涡轮刚性连在一起,传动效率为100%。
    当车辆起步、低速或在坏路面上行驶时,应将锁止离合器分离,使液力变矩器具有变矩作用。此时ATF油按图2-13b所示的方向流动,将锁止活塞与液力变矩器壳体分离,解除液力变矩器壳体与涡轮的直接连接。
