新手篇—看图轻松学会修汽车自动变速器
来源:本站整理  作者:佚名  2015-01-04 09:32:47

  四、零部件的分解、检查与装配

1.二档滑行制动器

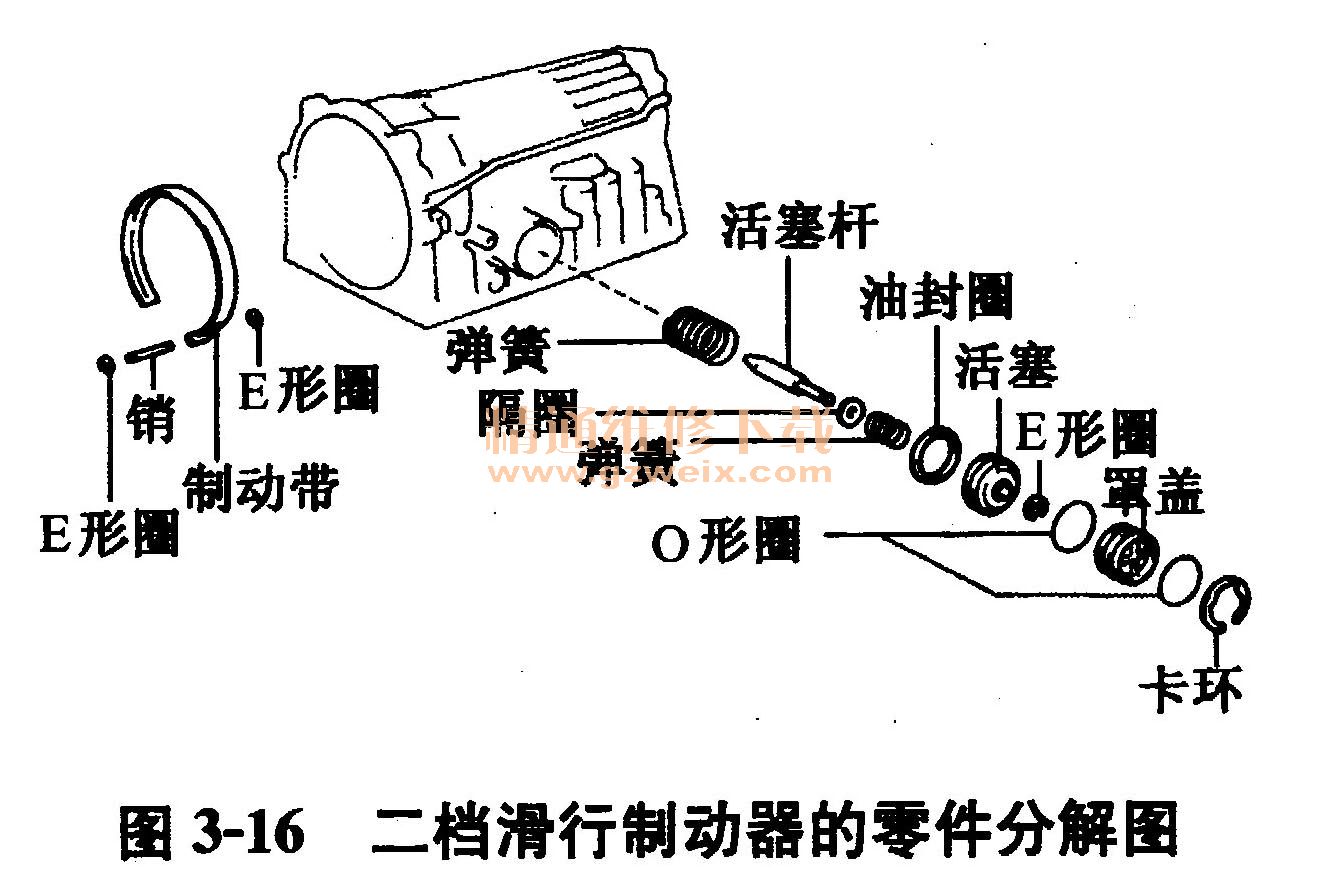

  二档滑行制动器的零件分解图如图3-16所示。

    ① 检查二档滑行制动器B1制动带检查制动带表面是否有沟槽、是否有衬片剥落或松动,是否印刷号码部分磨揖。如果有,则应更换。
    提示:在装配新制动带时,应将其浸在ATF中至少15min。
    ②根据需要分解、装配二档滑行制动器活塞组件。
    2.超速行星排、超速档离合器Co和超速档单向离合器F0

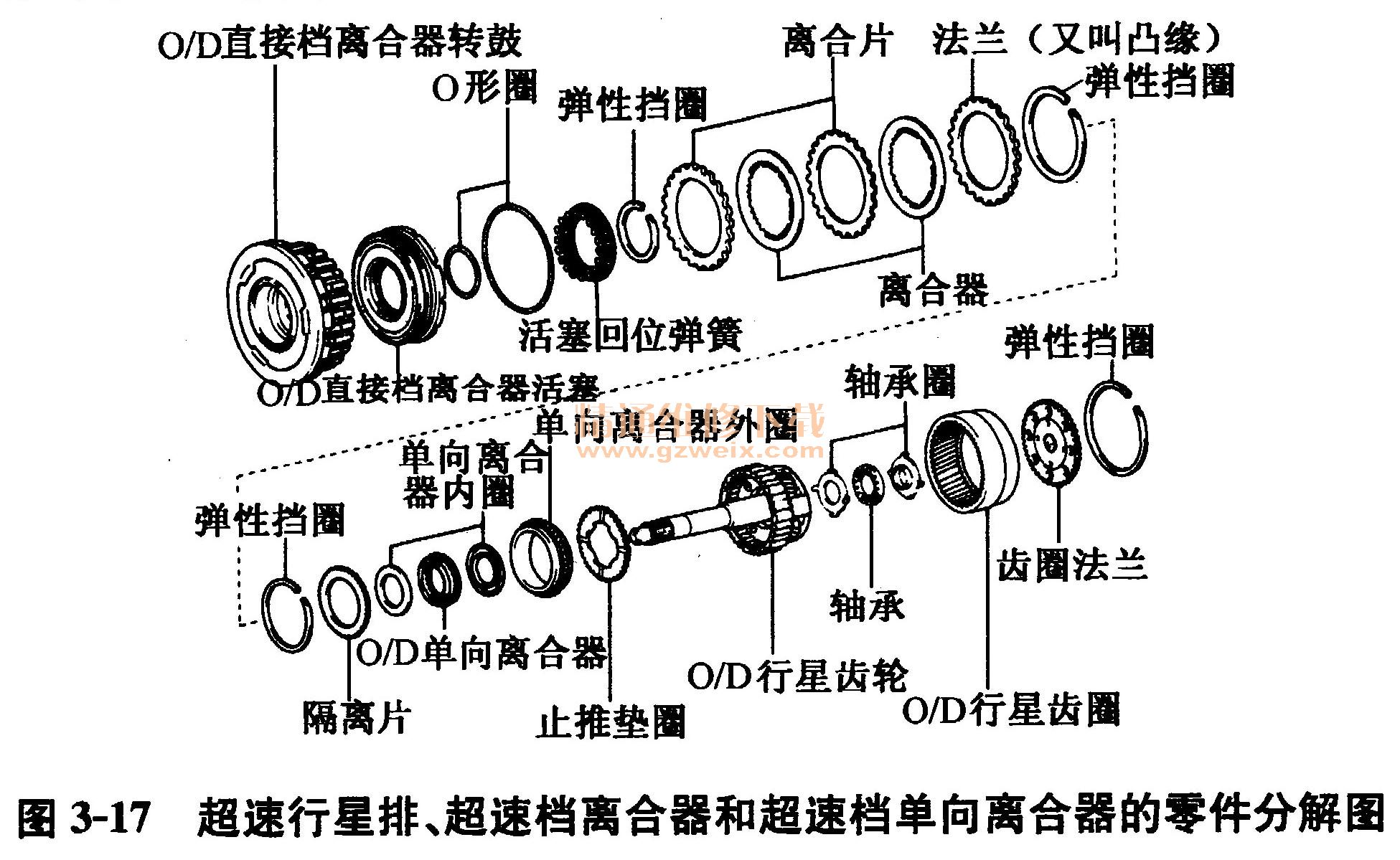

    超速行星排、超速档离合器和超速档单向离合器的零件分解图如图3-17所示。法兰(又叫凸缘)

 (1)超速行星排、超速档离合器和超速档单向离合器的分解
    ①检查单向离合器工作情况。握住超速档离合器鼓转动输入轴,输入轴应顺时针方向转动自如而逆时针方向锁止。
    ②从超速行星排上拆下超速档离合器总成。

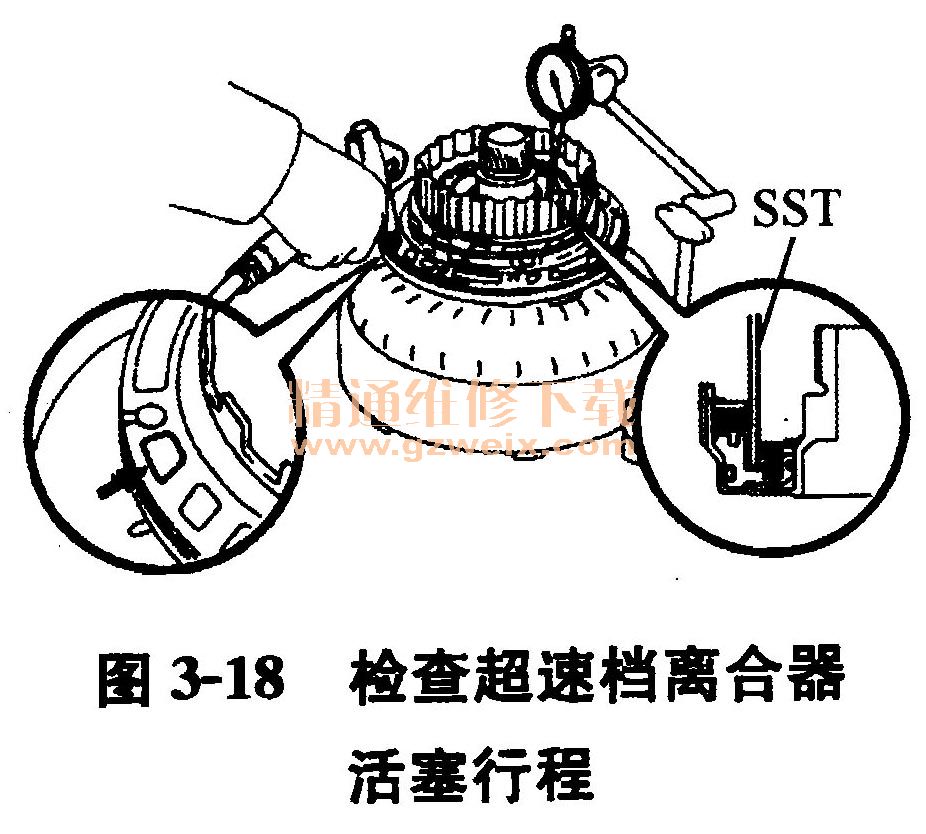

    ③检查超速档离合器活塞行程。将油泵放到变矩器上,然后将超速档离合器总成放到油泵上。用SST和百分表测量超速档离合器活塞行程,如图3-18所示,充入的压缩空气的压力为4~8kg/cm2。活塞标准行程为1.45~1. 70mm,如果不符合标准,应检查离合器片。

    ④分解离合器片。从超速档离合器鼓上拆下卡环,然后拆下压盘和离合器主从动片各两个。

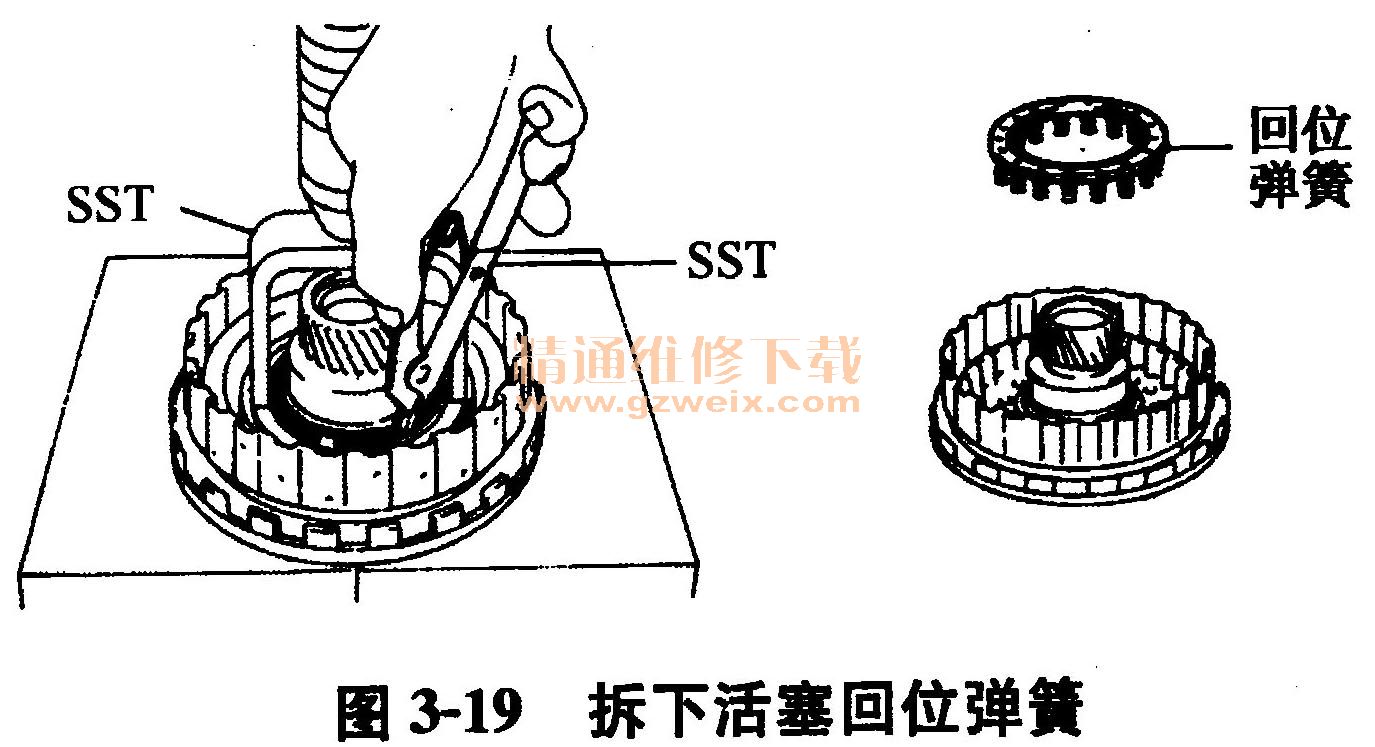

    ⑤拆下活塞回位弹簧。如图3-19所示,用SST压缩回位弹簧并拆下卡环,拆下回位弹簧。

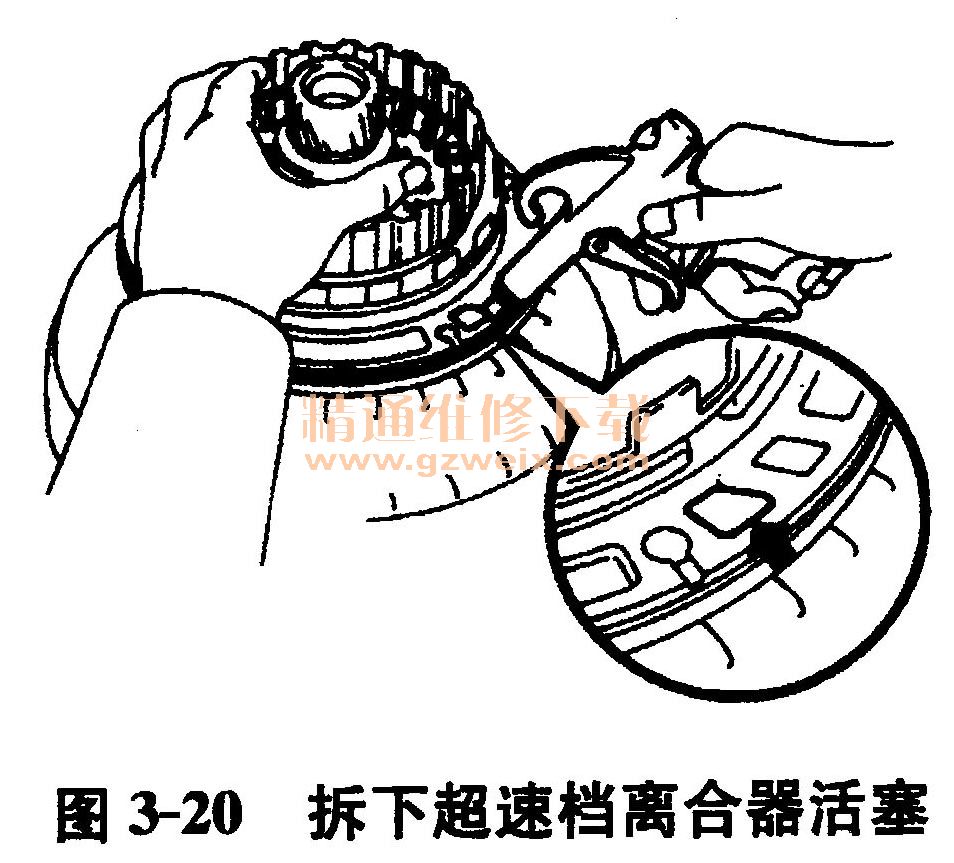

    ⑥拆下超速档离合器活塞。将油泵放到变矩器上,然后将超速档离合器放到油泵上。如图3-20所示,用手握住超速档离合器活塞,向油缸充入压缩空气以拆下超速档离合器活塞。

    ⑦拆下齿圈凸缘。拆下齿圈凸缘外侧的卡环,然后取下齿圈凸缘。

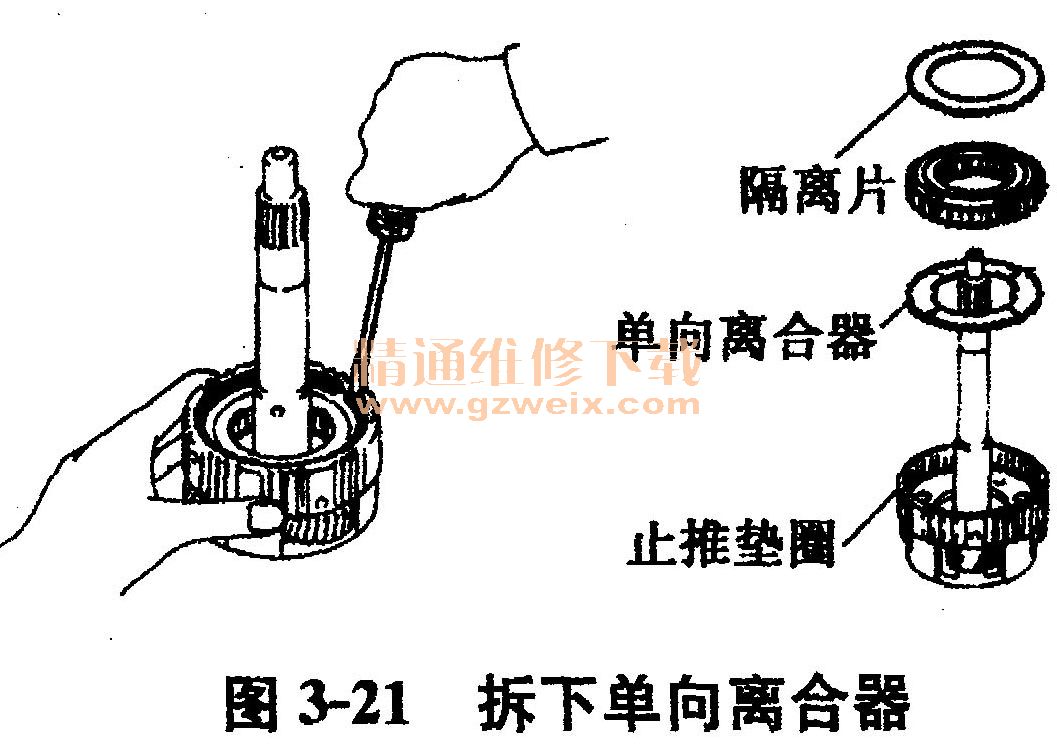

    ⑧拆下单向离合器。拆下单向离合器外侧的卡环,然后取下隔离片、单向离合器和止推垫圈,如图3-21所示。

    (2)超速行星排和超速档离合器的检查
    ①检查离合器片。检查离合器主从动片和压盘是否磨损或烧坏。必要时要更换。
    注意:如果离合器片的摩擦材料剥落、松动,或印刷号码部分磨损,应更换全部离合器片。装配新离合器片前要将其浸入ATF至少15min。

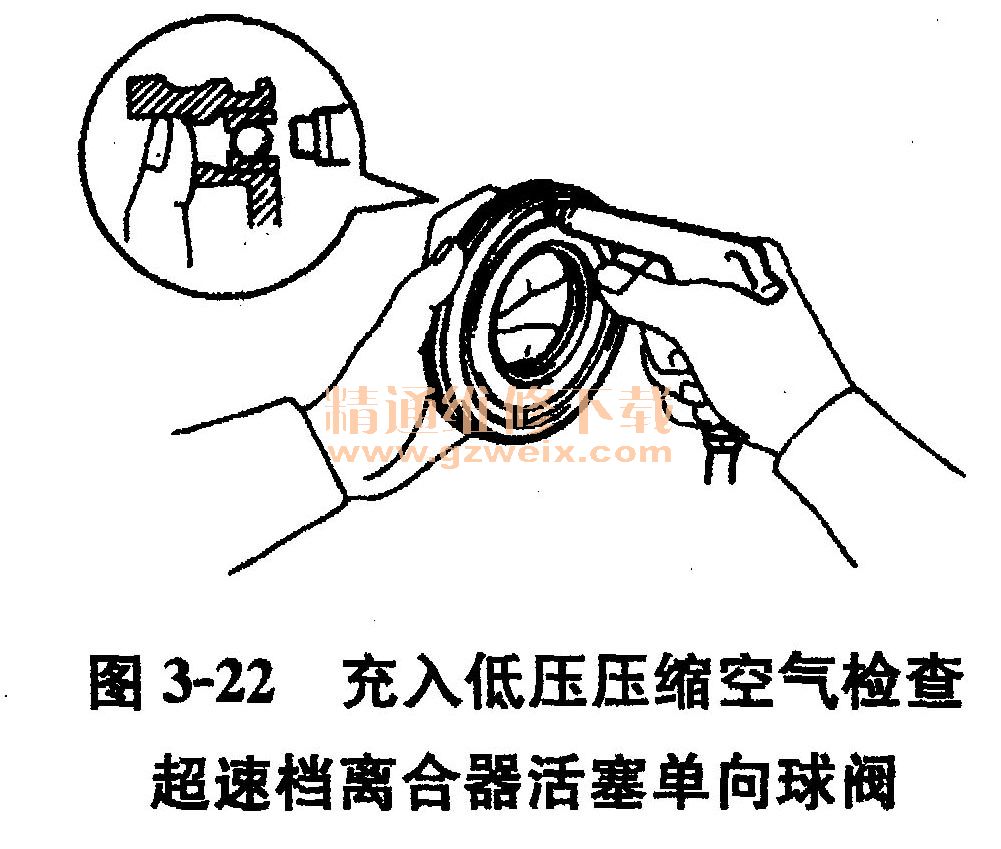

    ②检查超速档离合器活塞。摇动活塞时,单向球阀应松动。充入低压压缩空气时球阀不应泄漏,如图3-22所示。

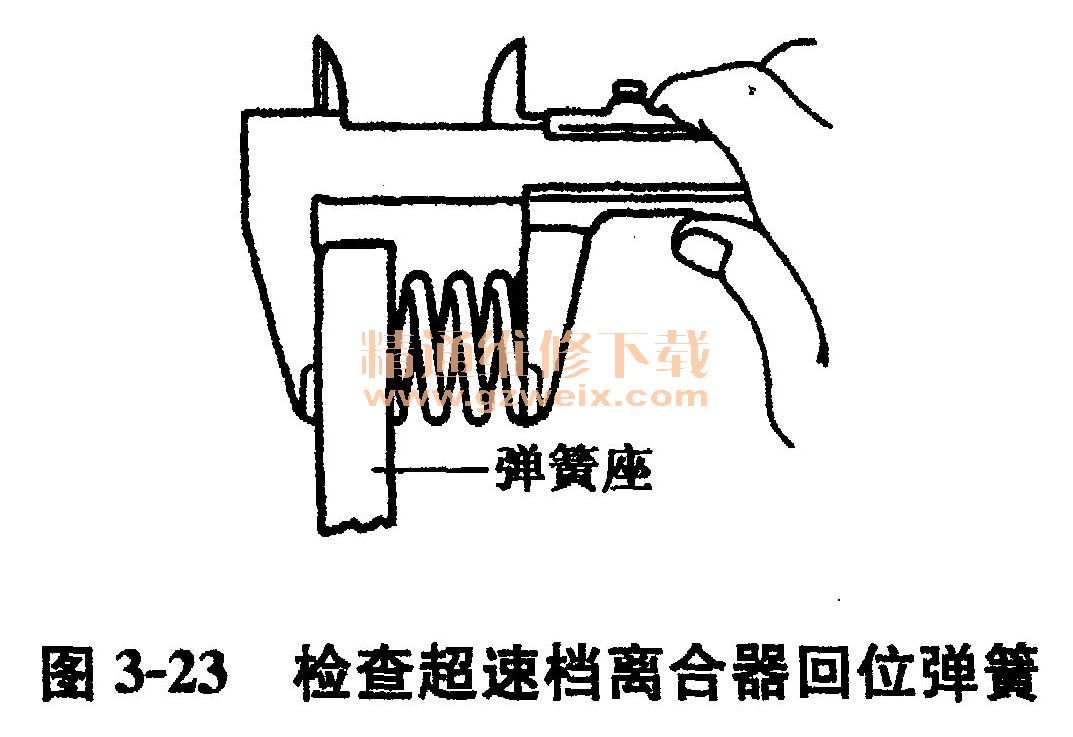

    ③检查超速档离合器回位弹簧。用游标卡尺检查包括弹簧座在内的弹簧自由长度,如图3-23所示。标准长度为15. 8mm。

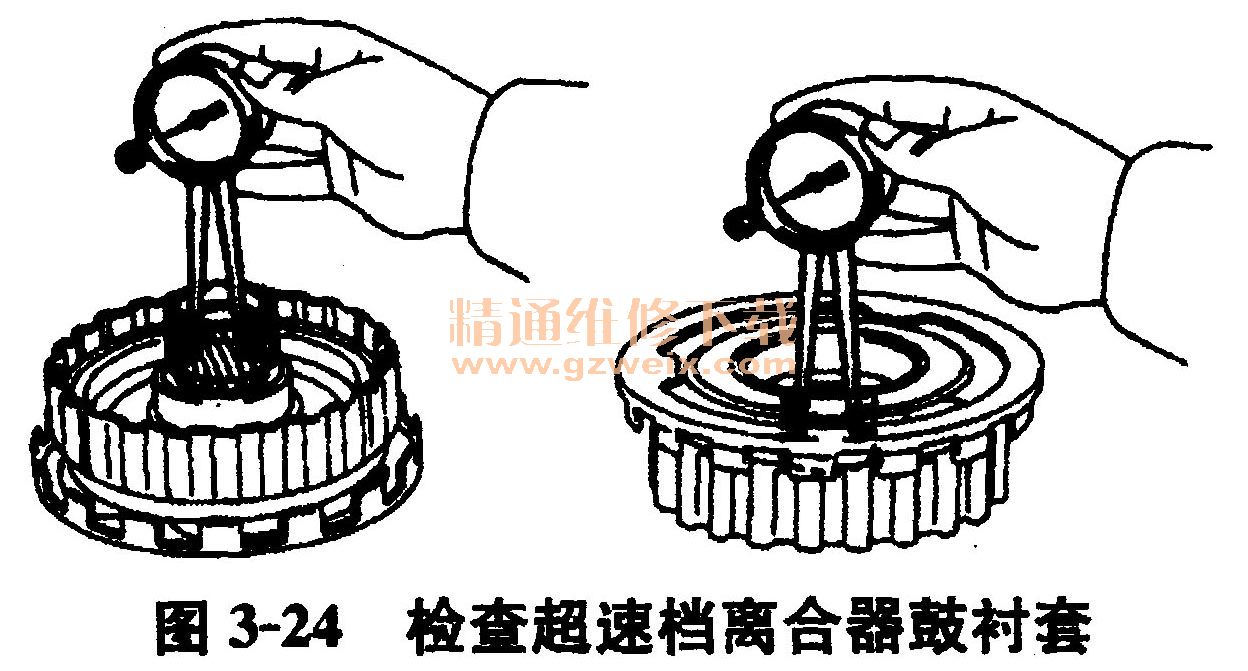

    ④检查超速档离合器鼓衬套。如图3-24所示,用百分表测量离合器鼓衬套内径。最大内径为27. 11mm,如果内径超过最大值,应更换离合器鼓。

    ⑤检查超速行星排行星齿轮衬套。用百分表测量行星齿轮衬套内径,应笋11. 27mm,否则应更换行星齿轮总成。

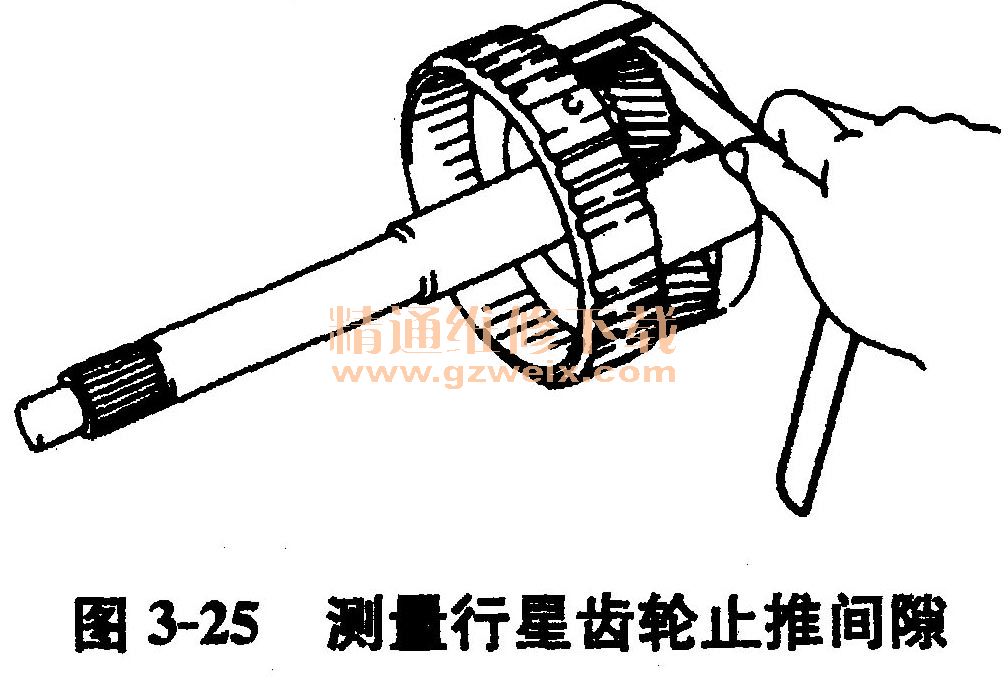

    ⑥测量行星齿轮止推间隙。如图3-25所示,用塞尺测量行星齿轮的止推间隙。标准间隙应为0.2~0.6mm,最大间隙不应超过1. 0mm,否则应更换行星齿轮总成。

    (3)超速行星排、超速档离合器和超速档单向离合器的装配
    按照超速行星排、超速档离合器和超速档单向离合器分解的相反步骤进行装配。但要注意以下问题:
    ①单向离合器不能装反。
    ②所有O形环应换新件并涂抹ATF。
    ③装配后应再次检查超速档离合器活塞行程、单向离合器的工作情况。
    3.超速档制动器B0

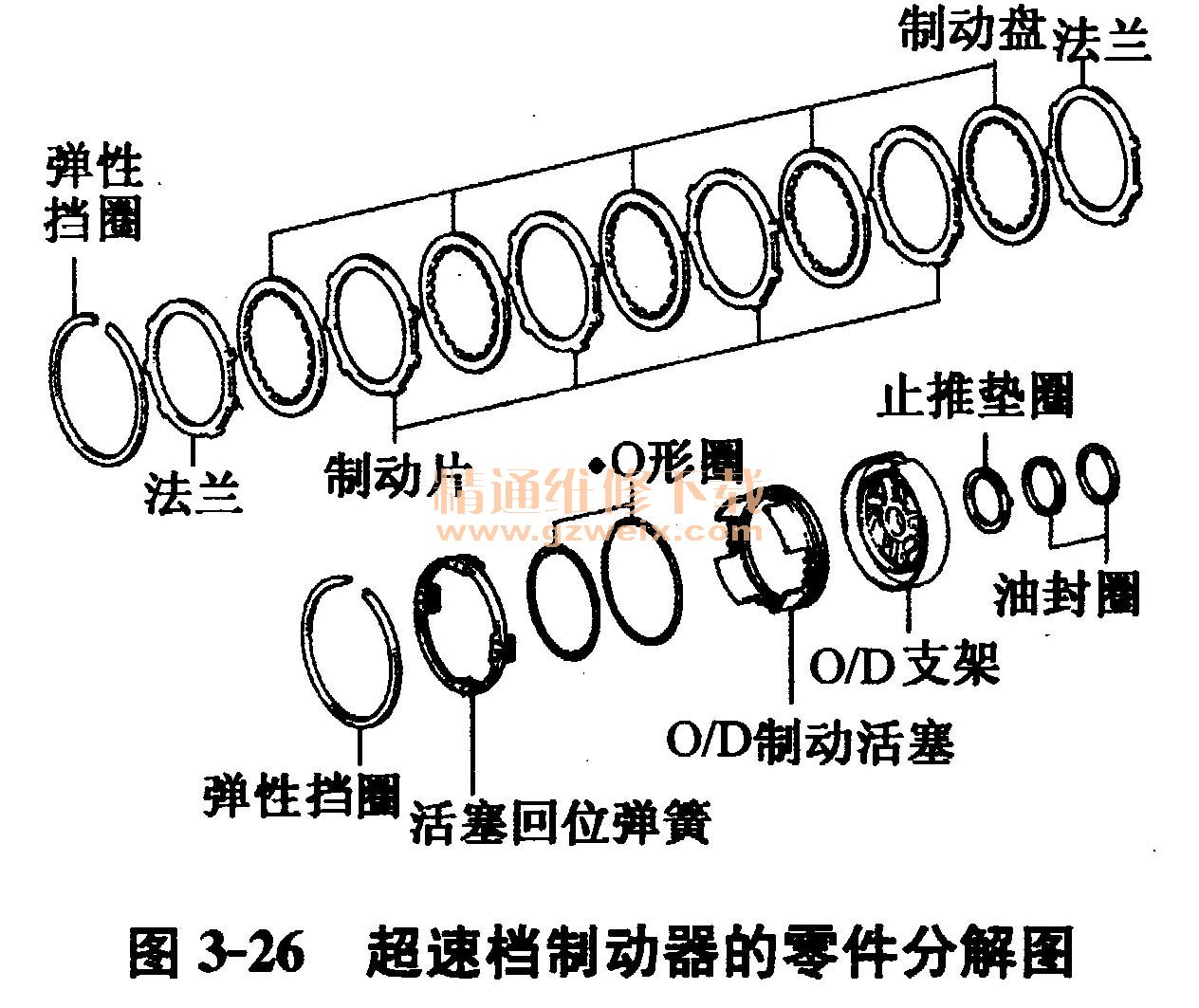

    超速档制动器的零件分解图如图3-26所示。

    (1)超速档制动器的分解

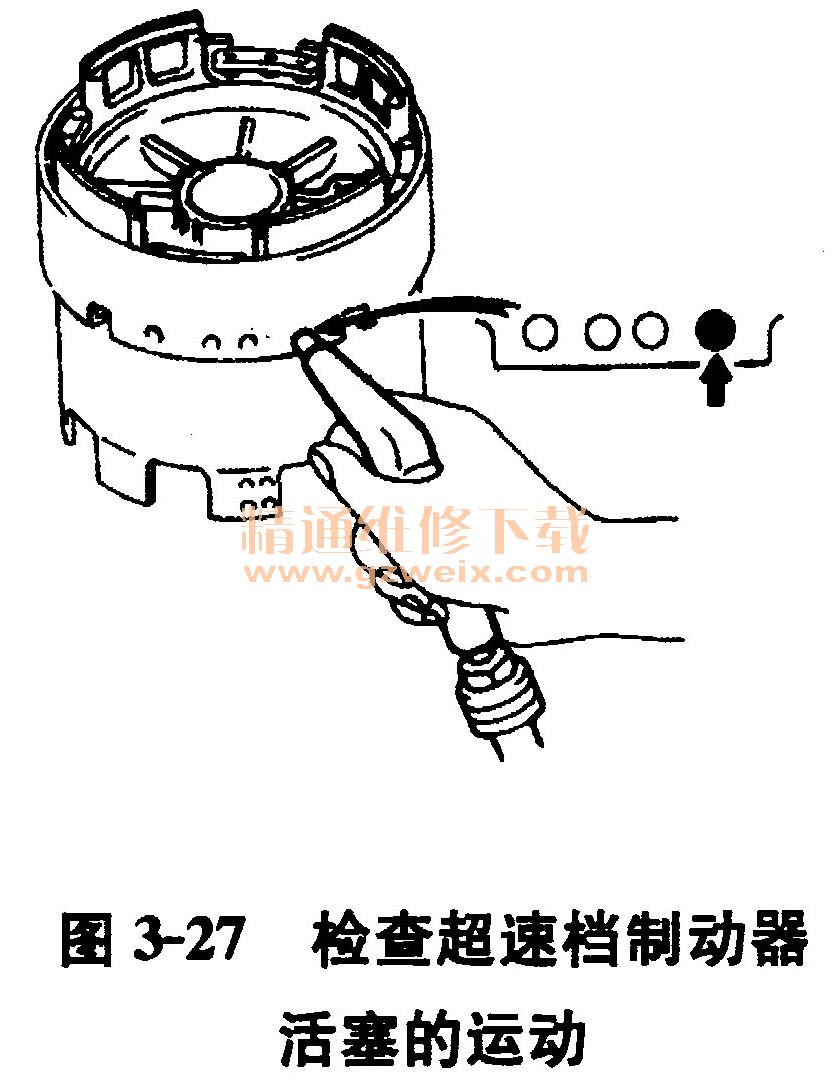

    ①检查超速档制动器活塞的运动。如图3-27所示,将超速档制动器支架放到制动器总成上,向油道内充入压缩空气检查超速档制动器活塞的动作是否平稳。

    ②从超速档制动器支架取下离合器鼓止推垫圈和油封。

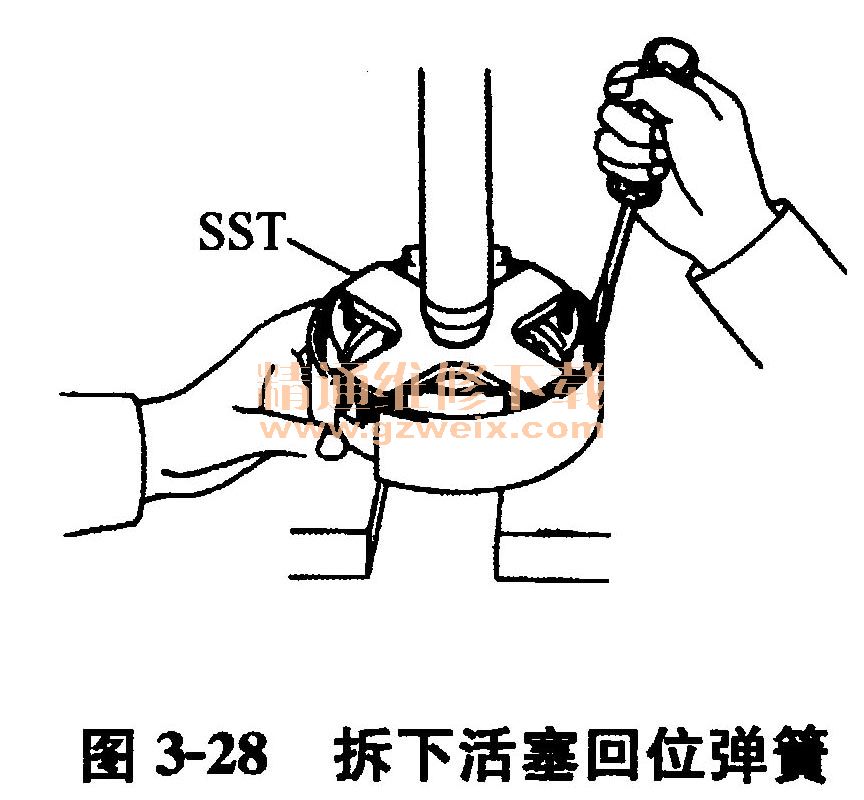

    ③拆下活塞回位弹簧。如图3-28所示,将SST放到弹簧座上并压缩回位弹簧,拆下弹簧挡圈,取下回位弹簧。

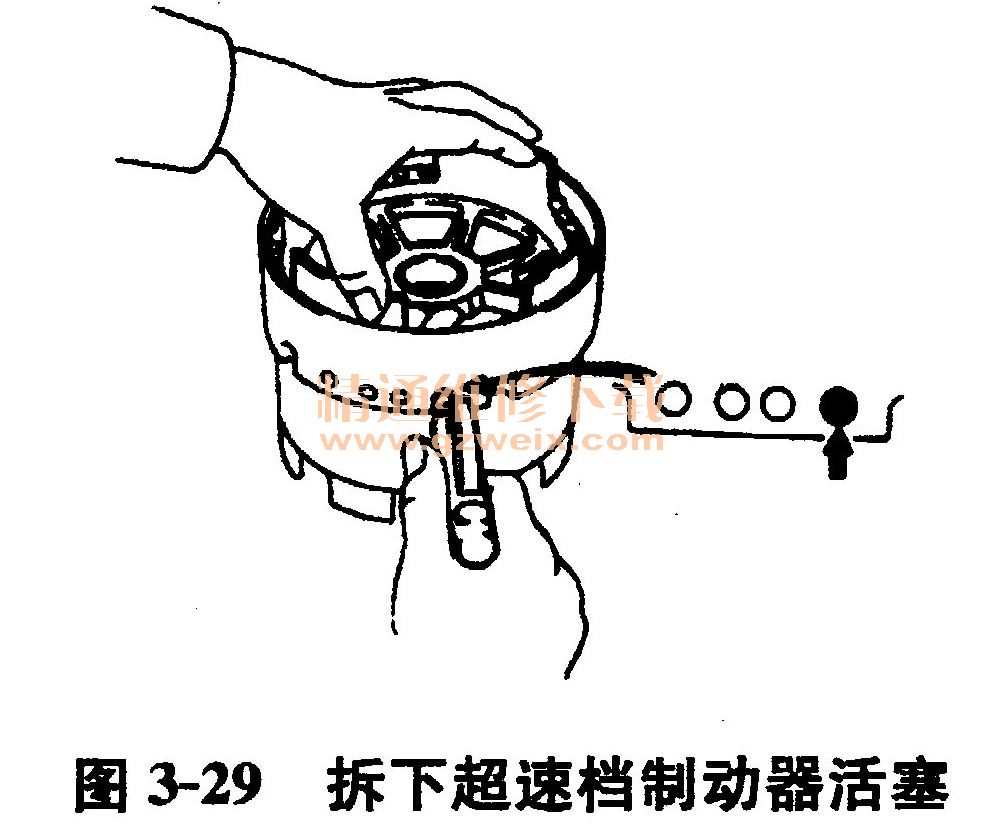

    ④拆下超速档制动器活塞。如图3-29所示,将超速档制动器支架放到制动器总成上,用手握住超速档制动器活塞,向油道内充入压缩空气拆下超速档制动器活塞。

 (2)超速档制动器的检查
    ①检查离合器片。检查离合器主从动片和压盘是否磨损或烧坏。必要时要更换。
    ②检查超速档制动器活塞回位弹簧。用游标卡尺检查包括弹簧座在内的弹簧自由长度,见图3-23所示。标准长度为17. 23mm。
    (3)超速档制动器的装配
    ①安装油封。将超速档制动器支架的2个油封涂上ATF,并安装到超速档制动器支架上。
    ②安装超速档制动器活塞。将2个新O形环涂上ATF并装到超速档制动器活塞上,然后将活塞用手压入超速档制动器支架。
    ③安装活塞回位弹簧。安装活塞回位弹簧,并用SST将回位弹簧压缩,装上卡环。
    注意:卡环的开口要与超速档制动器支架的缺口错开。
    ④安装离合器鼓止推垫圈,并检查超速档制动器活塞的运动情况。
    4.直接档离合器C2

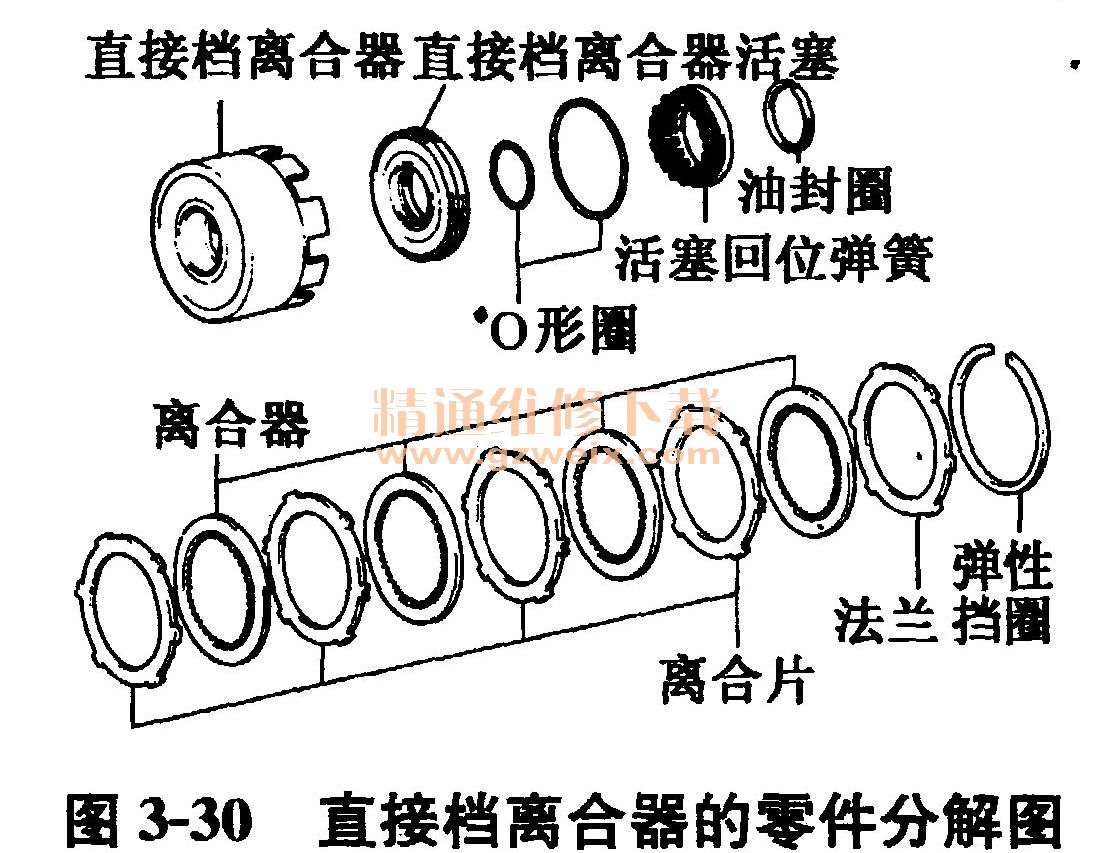

    (1)直接档离合器的分解直接档离合器的零件分解图如图3-30所示。

    ①检查直接档离合器活塞行程。将直接档离合器总成放到超速档制动器支架上,使用SST和百分表,充入40~80kPa的压缩空气测量直接档离合器活塞行程,如图3-31所示。活塞行程应为1.37~1. 60mm,如果不符合标准应检查离合器片。

    ②拆下压盘和离合器片。先拆下卡环,然后拆下压盘和主、从动片各4个。
    ③拆下活塞回位弹簧。使用SST拆下回位弹簧的卡环,然后
拆下活塞回位弹簧。
    ④拆下直接档离合器活塞。如图3-32所示,将直接档离合器鼓放到超速档制动器支架,用手握住直接档离合器活塞,充入压缩空气以拆下活塞。

    (2)直接档离合器的检查
    直接档离合器检查的内容和方法与前述的超速档离合器相同。包括:
    ①弹簧座在内的活塞回位弹簧自由长度的测量,标准自由长度图为24. 35mm。
    ②检查直接档离合器活塞。
    ③检查压盘和离合器片。
    ④检查离合器衬套内径,最大内径为53. 97mm。
(3)直接档离合器的装配
按照分解的相反顺序进行装配,注意事项同超速档离合器,最后要采用图3-31所示的方法测量直接档离合器活塞行程,应为1.37~1. 64mm。如果不符合标准,首先检查是否为装配不正确;然后还不能解决问题,应选择、更换其他的压盘。不同厚度的压盘见表3-3。
