9 混合动力的安全性
    在美国，所有待售汽车必须符合一定安全规则的最低限度，其中高压电气系统是纳入安全模式的系统之一。作为混合动力汽车，为确保其安全操作及维修的安全，不同的技术团体已开发出多种高压风险指导方针，以尽力帮助确定这些安全规则。
    我国规定工频电压有效限值为50V，直流电压的限值为120V。潮湿环境中工频电压有效值限值为25V，直流电压限值为60V，在混合动力车辆维修前需要了解车辆为操作与维修设置的元件或功能，遵循适当的维修程序。
    以通用汽车公司为例，通用汽车公司将任何）60V的直流电的电压确定为高压，车辆使用者和维修者应注意车辆上会有一些高压危险的提示，如图85所示，他们还规定了专门的预防措施及要求，并在汽车内部安装了安全装置，高压安全装置包括但不限于下列事项：

    ．蓄电池断开装置；
    ．故障绝缘检测；
    ．高压电路互锁保护；
    ．手动断电装置；
    ．用于识别电压级别的独特颜色导线管。

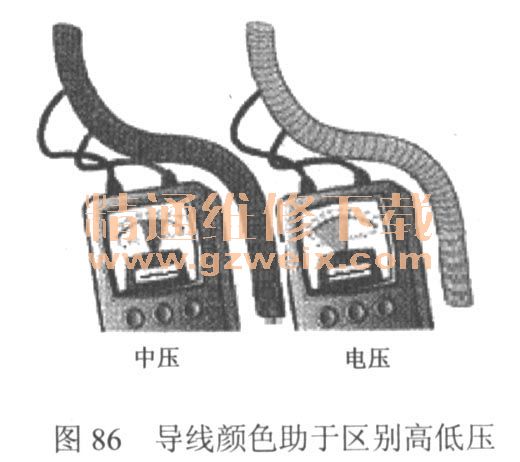

    除高压标准外，通用汽车公司进一步规定）30V直流电及延60V直流电的电压为中压。通用汽车公司的规定还包括通过采用指定的颜色来识别这些电压级别。其中蓝色的导线管指示中压电线，橙色的导线管指示高压电线／电缆。这些颜色有助于区别中压、高压电线和传统的低压（12V）电线，如图86所示。

    混合动力汽车利用蓄电池电压断电装置在需要时断开能量储存箱（ESB）内混合动力蓄电池电压的电路，如图87所示，并将混合动力蓄电池电压与汽车的其他部位绝缘。这些断电装置可由一个控制模块自动控制或由人进行手动控制。

    蓄电池电压的自动断开模块（BDM）位于ESB内，其位置如88所示，该模块由电子装置控制。一些特定事件发生时，BDM可以限制潜在高压／大电流混合动力电路暴露。这些情况包括：

      ．气囊打开；
      ．检测到绝缘故障；
      ．高压互锁回路（HVIL）电路启动；
      ．控制模块检测到系统故障，并设置相应的故障诊断码（DTC）；
      ．维修技术人员已开启手动断电开关。

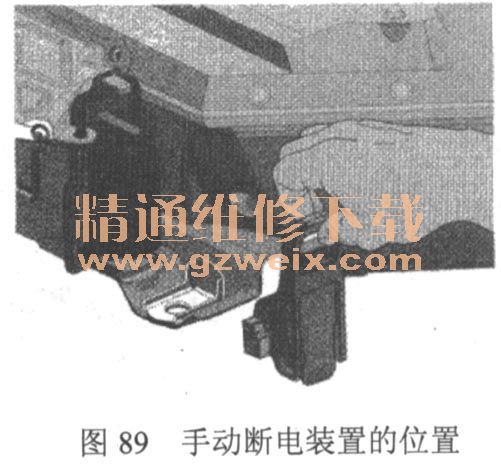

    蓄电池电压手动断电装置位于能量存储箱（ESB）的外面，其位置如图89所示，在车辆存储期限延长（多于30天）的情况下，要开启手动断电装置的开关，以防止可能发生的混合电力蓄电池的放电损耗。在执行某些维修程序前，也要开启手动断电装置。在维修期间，要设计手动断电装置开关或钥匙，以确保在维修人员未知的情况下，ESB未重新通电。

    就一些带有中压的应用设备而言，手动断电装置要安置在ESB的电压电线盖之内。取下电线盖，利用ESB的负极和正极电线启动断开装置开关，由此开关控制自动蓄电池断开模块（BDM）以断开混合动力蓄电池电压。

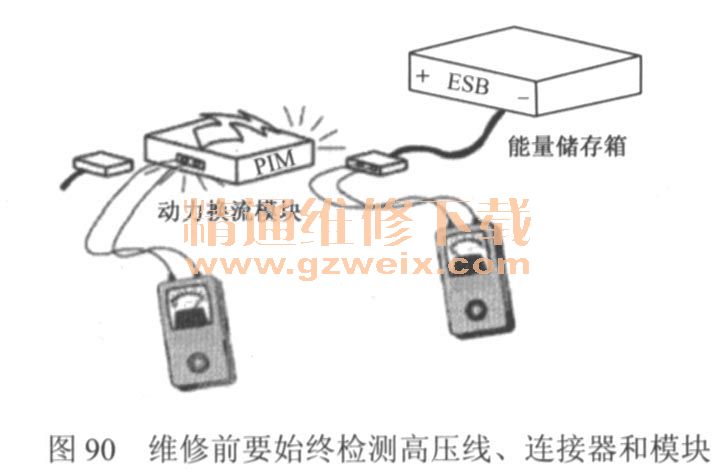

    虽然断电装置已断开汽车其余部位的混合动力蓄电池电压，但是由于控制模块的内部电容，连接这些部位的匕些模块和电线可能依然存有高压。在蓄电池断电期间，要规范地操控这些电容器，使其通过各自的控制模块放光存储的能量。然而能量的放电将需要几分钟的时间。实施任何维修作业前，应采用适当的电压表始终检测高压线、连接器和模块的电压，如图90所示。

    混合动力汽车上的控制模块始终监测高压系统零部件和汽车底盘之间的电压，经检测汽车底盘有高压的情况下，该控制模块要求启动自动蓄电池断电装置以降低电击风险。然后由经上岗培训的维修人员采用专用检测器来检验高压线零部件的完整性并确认短路零部件的位置。

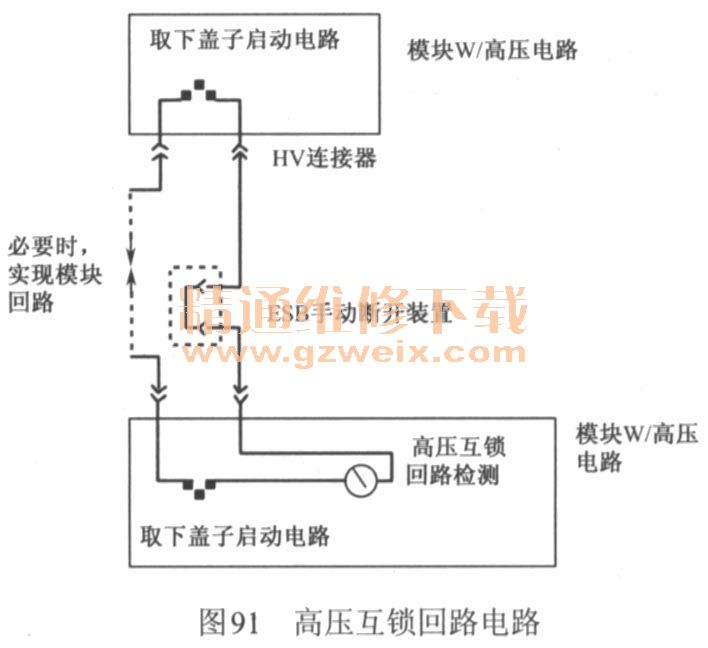

    有些混合动力车型设有互锁回路电路，如图91所示，互锁电路是典型的小型线路测量回路，凭借高压电线／电缆走向且经过相同的零部件和模块，在高压零部件即将运作的情况下，互锁回路也将启动并向控制模块发出信号，高压线路可用并可能存在电击风险，互锁回路电路的启动可引起控制模块对自动蓄电池断电装置开启的要求，以降低电击风险。

    随着电压等级的攀升，零部件受损和人身伤害的可能性也会增加。42V电压系统产生电弧的可能性是14V电压系统的50～100倍。此种电弧的温度可达1800°F（约982.2℃），如图92所示，如果未按适当的程序操作或缺乏适当的知识，像更换熔断器这样的操作都可能引起危险。

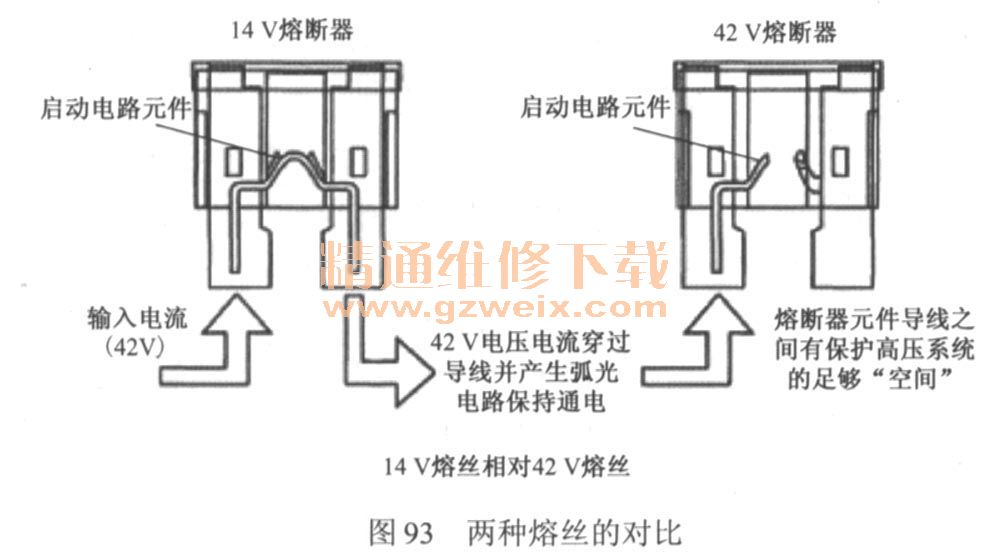

    例如，14V和42V熔断器的外观看起来一样，并且好像可以进行物理互换，但是14V的熔断器不能保护42V电压系统，熔丝元件的导线之间没有足够的“空间”。如将14V的熔断器安置在42V电路上，就会出现负荷过多的情况。14V熔断器允许42V电压电流穿过导线，但是会产生电弧，在熔断器元件完全断开的情况下，电路会依然保持通电，两种熔断器对比如图93所示。

    还有一个注意事项，那就是断开中压和高压连接器时所产生的电弧，如图94所示，断开带有电压和电流的端子时，零部件很可能受损，人身也可能受到伤害，在中压／高压系统上或其附近从事任何维修作业时，必须遵循适当的电能储存箱（ESB）手动断电和／或高压断电程序。
