学会看懂大众车系电路图
来源:本站整理  作者:佚名  2013-12-03 06:42:31

 第二节 起动充电系统电路原理及识读

    1.起动系统的组成
     起动系统一般由蓄电池、起动机、起动开关(点火开关)、起动继电器、空挡起动开关(安全开关)等组成。其中起动机是起动系统的核心部件,其作用是起动发动机,发动机起动之后,起动机便立即停止工作。不同类型的汽车上使用的起动机尽管形式不同,但其直流电动机部分基本相似,主要的区别就在于传动机构和控制装置各有差异。

   (1)蓄电池
    汽车蓄电池就是平常说的汽车电瓶,是一种将化学能转化成电能的装置,其作用是在发动机起动时,向起动机、点火系统等主要用电设备供电;在发动机不运行时,向各种用电设备供电;在发动机运行时用电设备过多时,用电量超过发电量时协助发电机给用电设备供电;同时蓄电池还相当于一个大电容,可以吸收电路中的瞬间高电压以保护用电设备。

    (2)继电器

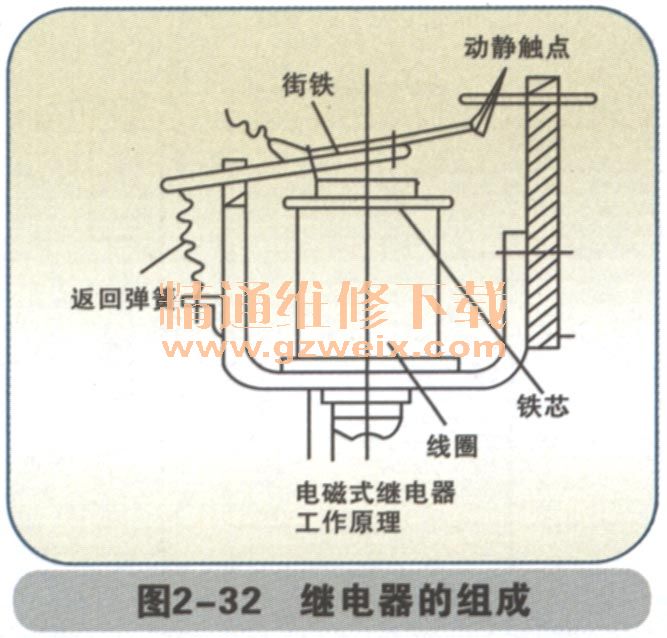

    继电器由铁芯、线圈、衔铁、触点、弹簧等组成。在线圈的两端加上一定的电压线圈中就会流过一定的电流,这样就产生电磁效应,衔铁就会在电磁力的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点和静触点吸合,当线圈断电时电磁消失,衔铁就会在返回弹簧的作用下返回原位,使动触点和静触点断开,这样吸合、释放从而达到电路的导通、切断功能,如图2-32所示。

     (3)起动机

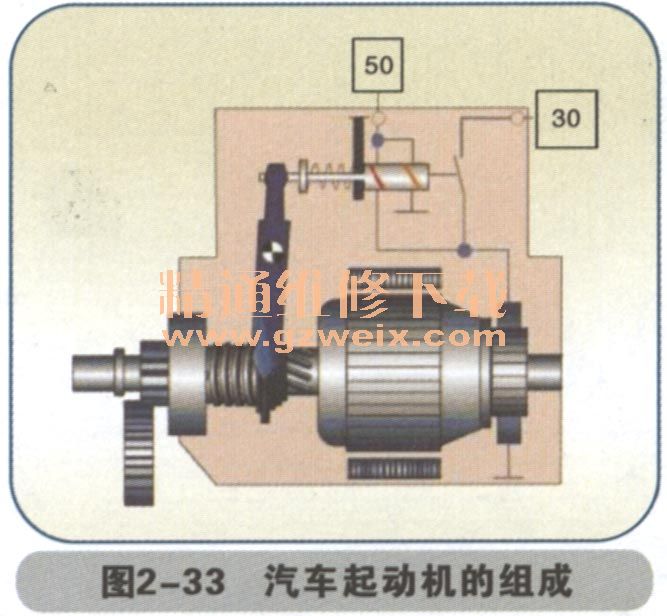

    汽车起动机是由直流电动机、传动机构、控制装置三部分组成。起动机的作用是将电能转化成机械能带动发动机飞轮做功,使发动机起动,如图2-33所示。
