学会看懂大众车系电路图
来源:本站整理  作者:佚名  2013-12-03 06:42:31

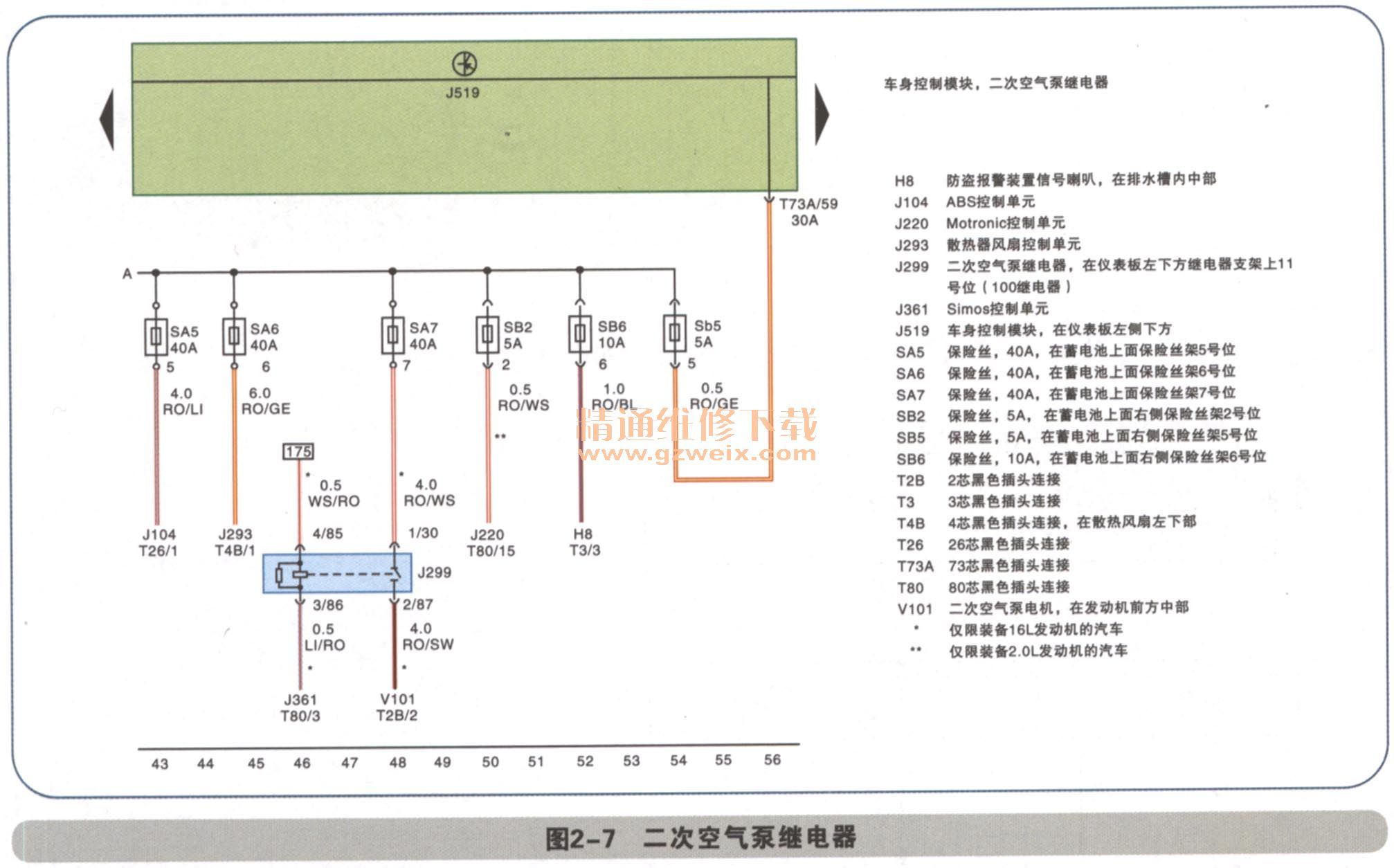

    2.二次空气泵继电器J299的工作原理
    电源供电如图2-7所示。

    蓄电池上面保险丝盒内部连接线A {

SA5 40A→ABS控制单元J 104T26插头1号脚(为ABS电脑提供30常电)
SA6 40A→散热风扇控制单元J293的1号脚
SB2 5A-→发动机电脑J220的15号脚
SB6 10A→防盗报警喇叭H8的3号脚
SB55A→车身电脑J519的59号脚
SA7 40A→二次空气泵继电器J299的30号脚(为继电器主电路提供电源)

    ( 1 ) J299控制电路走向
30供电继电器87号脚----内部连接线A99----内部连接点KL87----内部连接线d-SC26 10A----内部连接点B351-J299的85号脚----继电器线圈----发动机电脑J361的3号脚(发动机根据接收空气泵压力传感器,以及其他信号从而控制3号脚接地),线圈工作产生吸力,继电器触点闭合,如图2-7所示。

    (2) J299主电路走向
J299的30号脚常电一继电器触点----二次空气泵电机V101的2号脚----电机线圈----搭铁(电机工作),如图2-7所示。

    (3)点火开关供电
    点火开关15号脚来的电源还提供给加热电阻N79的1号脚、发动机电脑4号脚、巡航开关E45的6号脚、Tiptronic开关F189的5号脚、J285的23号脚、ABS电脑J104的20号脚、离合器踏板开关F36的4号脚、车身电脑J519的44号脚。还为地址码10所对应的油泵继电器J17的86号脚提供电源,还为地址码22所对应的30供电继电器J317的D脚和J361的9号脚提供电源,如图2-8所示。

    同样是来自点火开关15号脚为安全气囊电脑J234的1、2号脚、空调电脑、倒车灯开关、驻车辅助控制单元、移动电话电子操作装置控制单元、间歇式车窗刮水器开关提供电源,如图2-9所示。


    地址码11是来自蓄电池上方保险架内的SA3 110A,如图2-10、图2-11所示。{

SC 12 15A-J519的13号脚(为车身电脑提供常电)
        {J285的4号脚
SC 13 5A {J217的3号脚
        { J255的16号脚
SC 14 10A--J412的11号脚
SC 15 10A--J519的66号脚
SC16 5A--J519的11号脚
SC 17 15A--J519的39号脚

    注:都是为控制单元提供30常电。


   ①手动变光开关

    手动变光开关E4的T12插头的1号脚连接常电源,当打开变光开光,电流走向:30常电----E4的1号)脚---E4的12号脚---SC18 15A→左右远光灯泡→仪表电脑J285的25号脚(控制仪表远光指示灯点亮),如图2-12所示。

    ②车灯开关
    车灯开关El的T17插头的15号脚连接常电源,当打开车灯开关第一挡(即开小灯后),电流走向:30常电电---车灯开关E1的15号脚电---车灯开关E1的16号脚电---SC 19 5A电---内部连接点A37电---然后分别到各个开关以及控制单元(从而点亮开关按钮指示灯和空调面板按钮指示灯和牌照灯),如图2-13所示。

    地址码41为来自卸荷继电器J59的87脚→SC20 15A→后雾灯开关E18的2号脚。
地址码25为来自30供电继电器J317的87脚→SC21 5A→内部连接点B350,分三路:
第一路:为散热器风扇控制单元J293的2号脚供电
第二路:为空调高压传感器G65的3号脚供电
第三路:为空调继电器J32的86脚供电(继电器工作原理如下),如图2-14所示。

    ③空调器电器
    空调继电器J32控制电路电流走向:J32的86脚----继电器线圈----发动机电脑J220的58脚或者J361的42脚(具体因车辆配置不同而不同),发动机电脑通过接收到空调开关信号、压力信号、水温等信号而

    控制接地,继电器线圈产生吸力,继电器触点吸合。
    空调继电器J32主电路电流走向:地址码177为来至30供电继电器87脚的电源→继电器触点→空调电磁离合器N25的2号脚(其中与N25并联的二极管为保护装置,防止继电器触点断开瞬间,圈产生的电动势能形成回路),如图2-14所示。

 (4)主继电器供电(如图2-15、图2-16所示)

电路走向:KL87(电源→S C保险盒内部连线d {

Sc22 10A→T 14a/7→分别到每个喷油嘴插头的1号脚
Sc2315A→分别到前后氧传感器G39,G130插头的T4c/1、T4d/1供电
c24 25A→给发动机电脑27号脚提供主继电器电源,还为高压包N152的2号脚提供电源
C25 20A→制动真空泵V192的5号脚

        {进气歧管转换阀供电
C26 10A  {活性炭罐电磁阀供电
        {地址码46→二次空气泵J299继电器线圈85号脚供电
C27 10A→地址码152→空调继电器J32的30号脚供电

①电源供电电路(如图2-17)、图2-18所示)

②供电电路

    断线代码40所对应的地址码是216为来自卸荷继电器J59的87脚供电,经过SA3 110A再分别到保险SC40 30A、SC41 5A、SC4215A为空调控制单元、鼓风机、后视镜调节开关、点烟器供电。
    断线代码14所对应的地址码213为常电,经过保险SA3 110A→SC39 30A为J774的T8g/3和T8g/6供常电,如图2-19所示。

    ③油泵喷油供电电路
断线码9所对应的地址码232为来自燃油泵继电器J17的87脚的电源供电,经过保险丝SC45 15A分别到燃油泵G6的T5a/1脚和喷油嘴N30、N31、N32、N33的1脚(为燃油泵和喷油嘴供电),如图2-20所示。

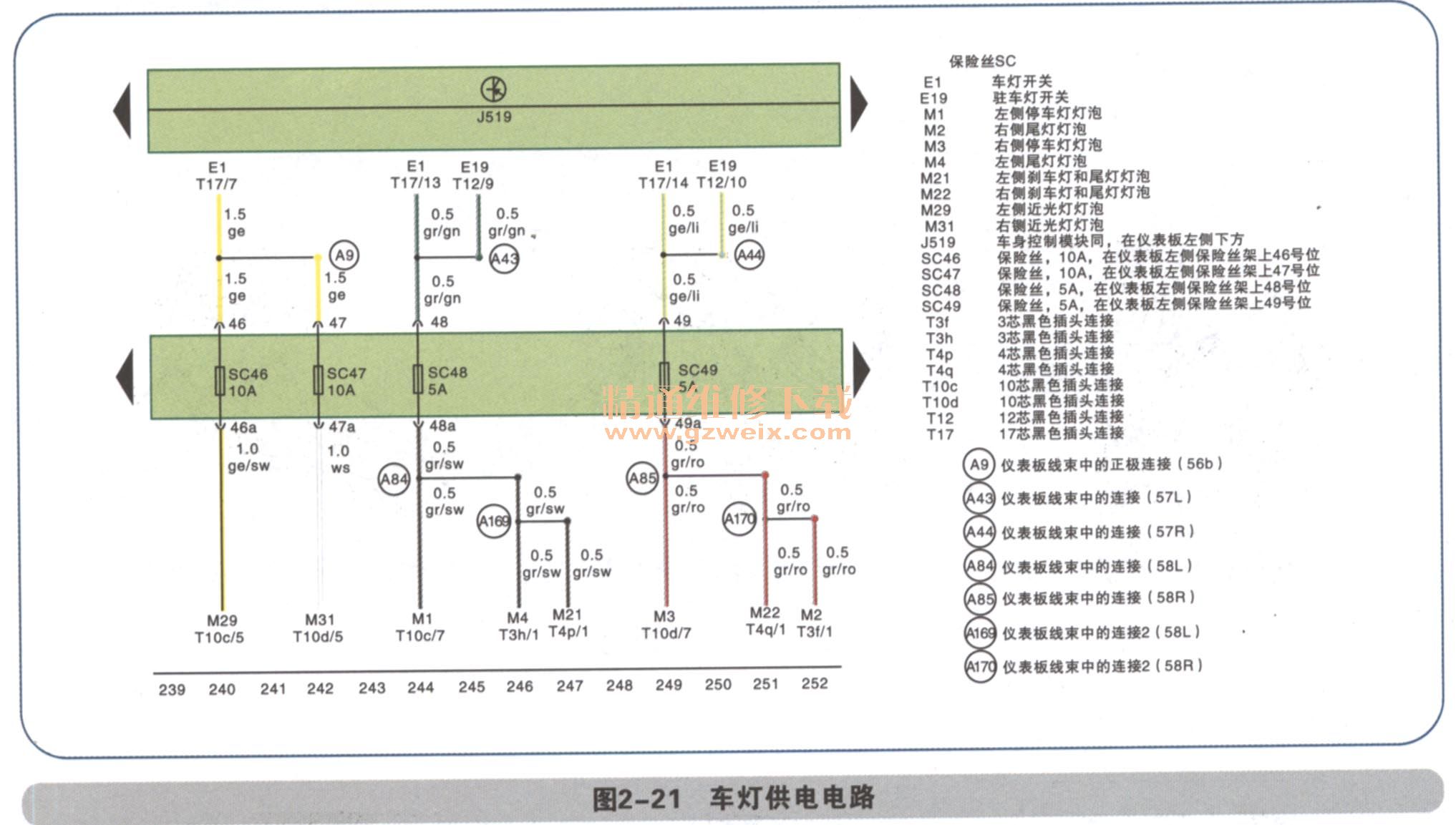

    ④灯光电路

    当车灯开关前照灯开到近光挡位时,车灯开关E1的T17/7脚有电,经过SC46 10A、SC47 10A分别到左右侧前照灯近光灯泡,去控制灯泡点亮;当打开小灯开关时,车灯开关E1 T17/13、T17/14有电,分别经过保险丝SC48 5A、SC49 5A去控制所有小灯点亮;当停车时,拔出点火钥匙,当转向灯开关开到左转向时E19的T12/9有电去控制左侧小灯点亮(即停车状态下左右转向灯开关可以控制左右两侧的小灯点亮),如图2-21所示。
