是一检查DC-DC转换器、发动机盖下熔丝／继电器盒、23号备用熔丝（10A）以及BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否一进行第19步。
    19使用HDS在故障码菜单（DTC MENU）中检测故障码POA94 （48）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是一故障处理完成。如果在第18步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否一如果屏幕显示未通过（FAILED），则检查DC-DC转换器、＋B端子（在发动机盖下熔丝／继电器盒上）、23号备用熔丝（10A）以及BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则进行第16步。
    （21） DTC POA9 D （49 ）：蓄电池模块温度传感器1电路电压低
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器1电压（IMABATTERY MODULE TEMPERATURE SENSOR 1 VOLTAGE），是否显示大约为0. 05V [ 90℃（194 °F）]？
    是一进行第③步。
    否一间歇性故障，此时系统正常。检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良、松动或绝缘体破裂。
    ③关闭点火开关。
    ④关闭蓄电池模块开关。
    ⑤拆下IPU盖。
    ⑥断开接线板12芯插头。
    ⑦打开点火开关至ON（II）。
    ⑧使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器1电压（IMA
BATTERY MODULE TEMPERATURE SENSOR 1 VOLTAGE），是否显示大约为0. 05V [ 90T
（194 0F）］？
    是一进行第11步。
    否一进行第⑨步。
    ⑨拆下BCM模块，断开蓄电池模块温度传感器1的2芯插头。
    ⑩测量接线板12芯插头12号端子与车身搭铁线之间是否导通，如图45所示。

    是一排除蓄电池模块温度传感器1的2芯插头与接线板12芯插头导线之间的短路故障，然后进行第14步。
    否一更换蓄电池模块，然后进行第14步。
    11关闭点火开关。
    12断开BCM模块插头A（40芯）。
    13检查BCM模块插头A33端子与车身搭铁线之间是否导通，如图46所示。

      是否导通？
   是----排除接线板1芯插头与BCM模块（A33）之间的导线接地短路故障，然后进行第14步。
    否----检查蓄电池模块与BCM模块之间的绝缘情况，然后进行第21步。
    14关闭点火开关。
    15重新连接所有插头。
    16重新安装IPU盖，然后打开蓄电池模块开关。
    17打开点火开关至ON（II）。
    18使用HDS清除故障码。
    19使用HDS检查，是否显示故障码POA9D（49）？
    是一检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂，然后进行第①步。
    否一进行第20步。
    20使用HDS在故障码菜单（DTC MENU）中检测故障码POA9D （49）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第⑩步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂，然后进行第①步。如果屏幕显示未完成（NOTCOMPLETED），则保持点火开关至ON （II）直至结果出现。
    21重新连接所有插头。
    22重新安装IPU盖，然后打开蓄电池模块开关。
    23如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    24打开点火开关至ON（II）。
    25使用HDS检查，是否显示故障码POA9D（49）？
    是一检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第24步。如果已替换BCM模块，则进行第①步。
    否一进行第26步。
    26使用HDS在故障码菜单（DTC MENU）中检测故障码POA9D （49）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第25步显示其他临时故障码或故障码，则排除显示的故障码故障。

    否一如果屏幕显示未通过（FAILED），则检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第24步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（II）直至结果出现。
    （22） DTC POA9E（50）：蓄电池模块温度传感器1电路电压高
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器1电压（IMA BATTERYMODULE TEMPERATURE SENSOR 1 VOLTAGE），是否显示大约为4.95V［－40℃（－40°F）］？
    是一进行第③步。
    否一间歇性故障，此时系统正常。检查蓄电池模块与BCM模块端子之间是否连接不良或松动。
    ③使用HDS检查，是否同时显示故障码POA9E （50） , POAC8 （52） , POACD （54） ?
    是一进行第⑩步。
    否一进行第④步。
    ④关闭点火开关。
    ⑤关闭蓄电池模块开关。
    ⑥拆下IPU盖。
    ⑦断开接线板12芯插头。

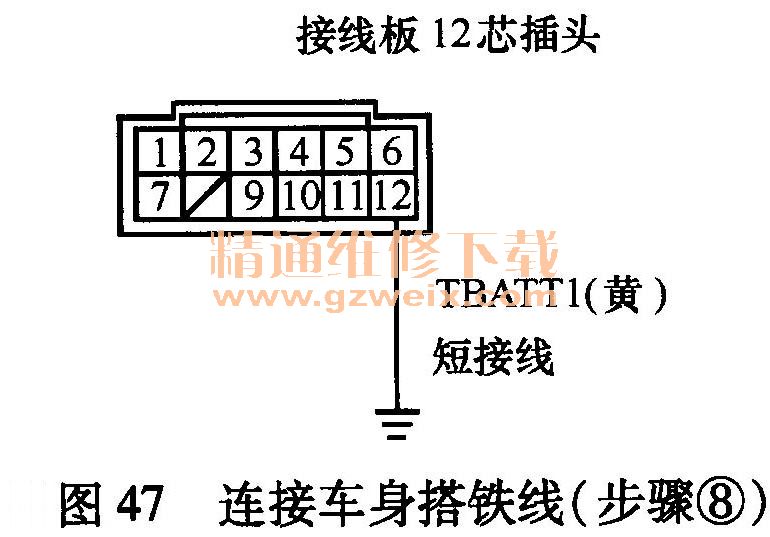

    ⑧使用一根短接线将接线板12芯插头12号端子连接至车身搭铁线，如图47所示。

    ⑨打开点火开关至ON（II）。
    ⑩使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器1电压（IMA BAT-TERY MODULE TEMPERATURESENSOR 1 VOLTAGE），是否显示大约为4.95V[－40℃（－40°F））］？
    是----进行第14步。
    否----进行第11步。
    11关闭点火开关。
    12拆下BCM模块，断开蓄电池模块温度传感器1的2芯插头。
    13检查接线板12芯插头12号端子与蓄电池模块温度传感器1的2芯插头2号端子之间是否导通，如图48所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。更换BCM模块，然后进行第30步。
    否----排除蓄电池模块与接线板12芯插头之间的导线断路故障，然后进行第30步。
    14关闭点火开关。
    15断开BCM模块插头A（40芯）。

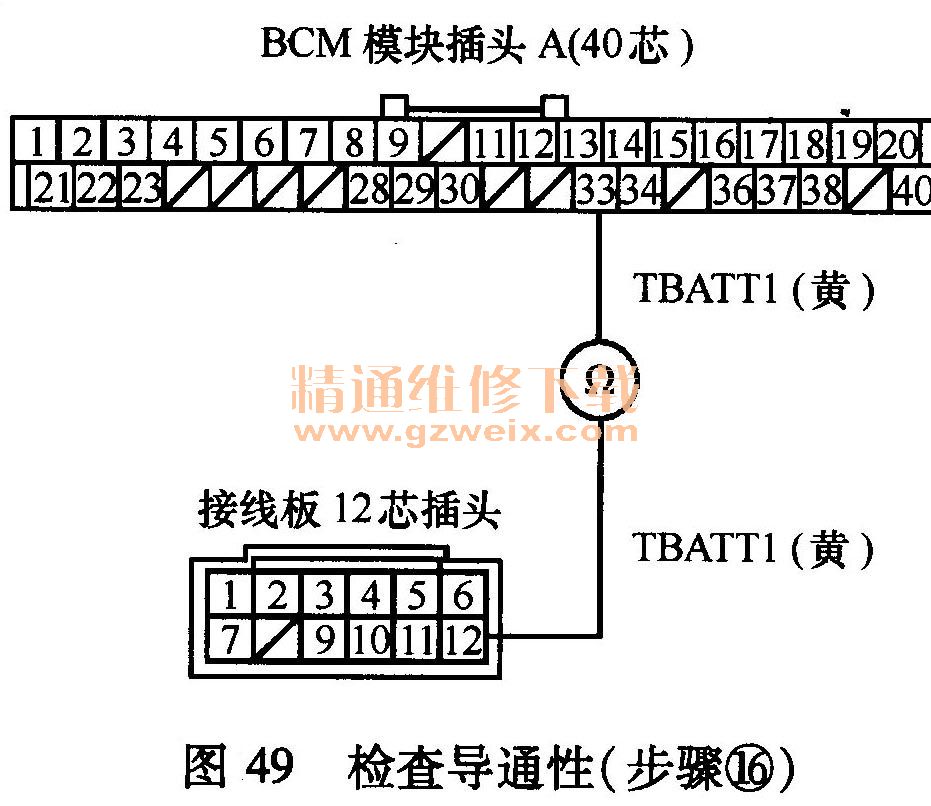

    16检查BCM模块插头端子A33与接线板12芯插头12号端子之间是否导通，如图49所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第37步。
    否----排除蓄电池模块与BCM模块（A33）之间的导线断路故障，然后进行第30步。
    17关闭点火开关。
    18关闭蓄电池模块开关。
    19拆下IPU盖。
20使用一根短接线将接线板12芯插头10号端子连接至车身搭铁线，如图50所示。

21打开点火开关至ON（II）。
22使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器1电压（IMABATTERY MODULE TEMPERATURE SENSOR 1 VOLTAGE）、IMA蓄电池模块温度传感器2电压（IMA BATTERY MODULE TEMPERATURE SENSOR 2 VOLTAGE）与IMA蓄电池模块温度传感器3电压（IMA BATTERY MODULE TEMPERATURE SENSOR 3 VOLTAGE），是否显示大约为4.95V［－40℃（－40 °F）］？
    是----进行第23步。
    否----进行第26步。
    23关闭点火开关。
    24拆下BCM模块，断开蓄电池模块温度传感器1的2芯插头。
    25检查接线板12芯插头10号端子与蓄电池模块温度传感器1的2芯插头1号端子之间是否导通，如图51所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。更换蓄电池模块，然后进行第30步。
    否----排除蓄电池模块与接线板12芯插头之间的导线断路故障，然后进行第30步。
    26关闭点火开关。
    27断开接线板12芯插头。
    28断开BCM模块插头A（40芯）。
    29检查BCM模块插头端子A6与接线板12芯插头10号端子之间是否导通如图52所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第37步。
    否----排除蓄电池模块与BCM模块（A6）之间的导线断路故障，然后进行第30步。
    30关闭点火开关。
    31重新连接所有插头。
    32重新安装IPU盖，然后打开蓄电池模块开关。
    33打开点火开关至ON（II）。
    34使用HDS清除故障码。
    35使用HDS检查，是否显示故障码POA9E（50）？
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第36步。
    36使用HDS在故障码菜单（DTC MENU）中检测故障码POA9E （50）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第35步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    37重新连接所有插头。
    38重新安装IPU盖，然后打开蓄电池模块开关。
    39如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    40打开点火开关至ON（II）。
    41使用HDS检查是否显示故障码POA9E（50）？
      是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第40步。如果已替换BCM模块，则进行第①步。
    否----进行第42步。
    42使用HDS在故障码菜单（DTC MENU）中检测故障码POA9E（50）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第41步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第40步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
