说明：如果IMA系统指示灯持续点亮或未亮起，则进行本故障处理（如果没有设置故障码）。
    诊断步骤如下：
    ①打开点火开关至ON（II），等待2s，并观察IMA系统指示灯是否亮起或持续点亮？
    是----进行第②步。
    否----IMA系统指示灯电路正常。
    ②使用HDS检查是否显示临时故障码或故障码？
    是----进行显示的故障码故障处理。
    否----进行第③步。
    ③进行仪表自诊断功能，IMA系统指示灯是否闪烁？
    是----进行第④步。
    否----使用运行良好的仪表控制模块替换，并重新检查。如果IMA系统指示灯电路正常，则更换原来的仪表控制模块。
    ④检查12V蓄电池端子是否连接正常？
    是----进行第⑤步。
    否----排除连接故障，或更换12V蓄电池。
    ⑤关闭点火开关。
    ⑥关闭蓄电池模块开关。
    ⑦拆下IPU盖。
    ⑧断开BCM模块插头A（40芯）。
    ⑨打开点火开关至ON（II）。
    ⑩测量车身搭铁线与BCM模块插头端子A29之间的电压是否为12V蓄电池电压，如图89所示。

    是----进行第11步。
    否----
    ·排除仪表板下熔丝／继电器盒内10号仪表（METER）熔丝（7.5A）与BCM模块（A29）之间导线的断路或短路故障。
    ·更换10号仪表（METER）熔丝（7.5A）。
    11关闭点火开关。
    12重新连接BCM模块插头A（40芯）。
    13打开点火开关至ON（II）。
14测量车身搭铁线与BCM模块插头端子A2和A3之间的电压是否为12V蓄电池电压，如图90所示。

    是----进行第15步。
    否----进行第17步。
    15断开BCM模块插头A（40芯）。

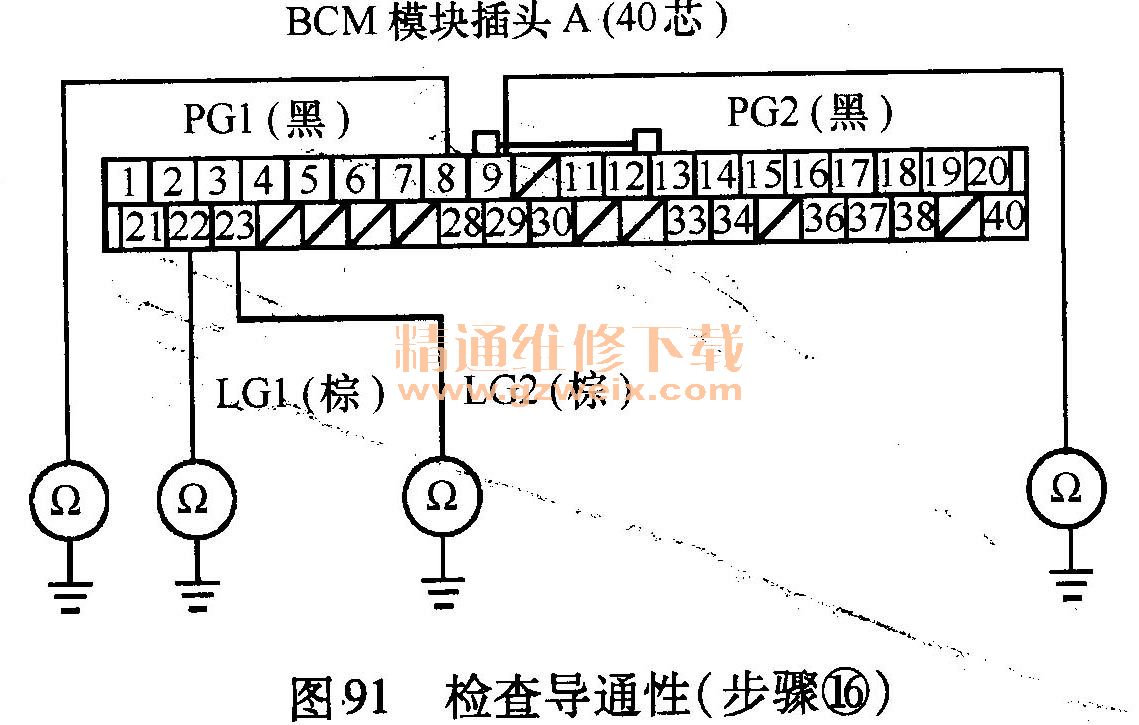

    16分别检查车身搭铁线与BCM模块插头端子A8, A9, A22及A23之间是否导通，如图91所示。

    是----如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换，然后重新检查。如果使用运行良好的BCM模块后症状／显示消失，则更换原来的BCM模块。
    否----排除G902与BCM模块（A8, A9）之间或G102与BCM模块（A22 , A23 ）之间导线的断路故障。
    17关闭点火开关。
    18拆下MCM继电器1，如图92所示。

    19检查MCM继电器1是否正常？
    是----进行第20步。
    否----更换MCM继电器1。

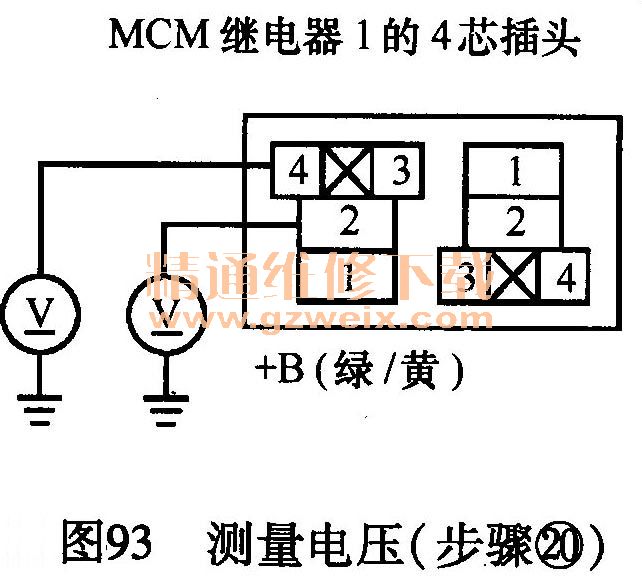

    20分别测量车身搭铁线与MCM继电器1的4芯插头2号端子和4号端子之间的电压是否为蓄电池电压，如图93所示。

是一进行第21步。

    否----
    ·排除＋B IMA（7. 5A）与MCM继电器1之间导线的搭铁断路或搭铁短路故障，同时更换＋B IMA熔丝（7.5A）。
    ·排除MCM继电器1, MCM继电器2与BCM模块（A2, A3,Al1）之间的导线搭铁短路故障。
    21重新安装MCM继电器1。
    22断开BCM模块插头A（40芯）。
    23打开点火开关ON（II）。
    24测量车身搭铁线与BCM模块插头端子A11之间的电压是否为蓄电池电压，如图94所示。

    是----进行第25步。
    否----排除MCM继电器1与BCM模块（All）之间的导线断路故障。
    25关闭点火开关。
    26检查BCM模块插头端子A2, A3与MCM继电器1的4芯插头1号端子之间是否导通，如图95所示。

    是----如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换，然后重新检查。如果使用运行良好的BCM模块后症状／显示消失，则更换原来的BCM模块。
    否----排除MCM继电器1与BCM模块（A2）之间的导线断路故障。

    2．充电系统指示灯电路故障处理
    说明：如果因12V蓄电池的电压太低而难以运行起动机，则充电系统指示灯可能亮起；如果充电系统指示灯持续点亮或未亮起，则进行本故障处理（如果没有设置故障码）。
    处理步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS检查是否显示临时故障码或故障码？
    是----进行显示的故障码故障处理。
    否----进行第③步。
    ③使用HDS检查DC-DC转换器停止历史记录（HISTORY OF DC-DC CONVERTERSTOP）与IPU模块风扇停止历史记录（HISTORY OF IPU MODULE FAN STOP），屏幕是否显示关闭（OFF）？
    是----进行第④步。
    否----间歇性故障，此时系统正常。
    ④关闭点火开关。
    ⑤检查12V蓄电池是否正常？
    是----进行第⑥步。
    否----充电或更换12V蓄电池。
    ⑥打开点火开关至ON（II），充电系统指示灯是否亮起？
    是一进行第⑦步。
    否一进行仪表自诊断功能。
    ⑦起动发动机，充电系统指示灯是否熄灭？
    是----充电系统指示灯电路正常。
    否----进行第⑧步。
    ⑧进行仪表自诊断功能，充电系统指示灯是否闪烁？
    是----进行第⑨步。
    否----使用运行良好的仪表控制模块（转速表），然后重新检查。如果充电系统指示灯电路正常，则更换原来的仪表控制模块（转速表）。
    ⑨怠速运行发动机2min。
    ⑩使用HDS检查是否显示临时故障码或故障码？
    是----进行显示的故障码故障处理。
    否----进行第11步。
    11观察充电系统指示灯是否熄灭？
    是----根据温度极限值，IMA蓄电池处于临时关闭模式。
    否----进行第12步。
    12使用HDS在数据表（DATA LIST）中检查MPI电压（MPI VOLTAGE）是否显示大约为99～210V?
    是----检查DC-DC转换器的连接。
    否----更换DC-DC转换器。
