警告：如果手工安装转子，则可能因力度过大而突然推向转子，从而造成手或手指的严重伤害。应始终使用专用工具拆卸或安装转子总成。
（a）将转子总成与磁性敏感设备隔离。
（b）不要在转子周围吹入空气，以免金属碎屑被磁体吸附。
（c）将转子存储在指定的存储箱内，并在存储过程中使其远离敏感装置。
拆装步骤如下：

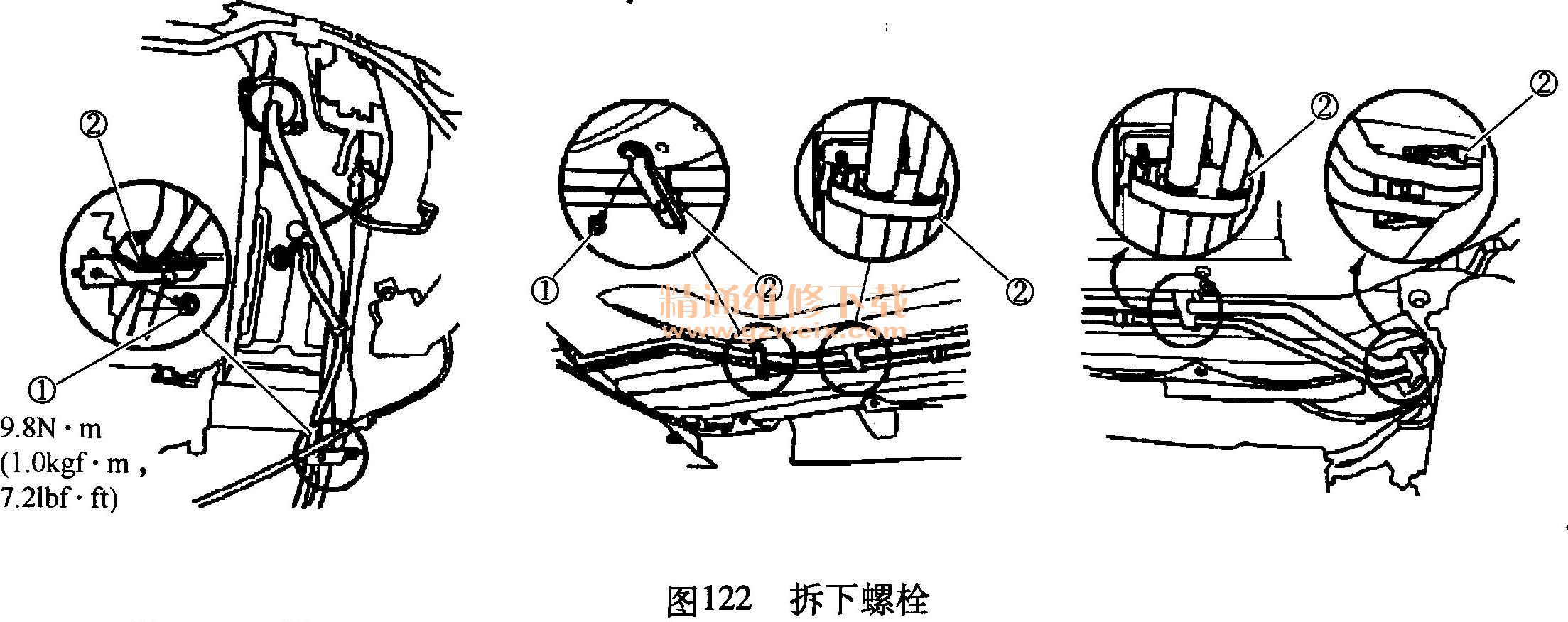

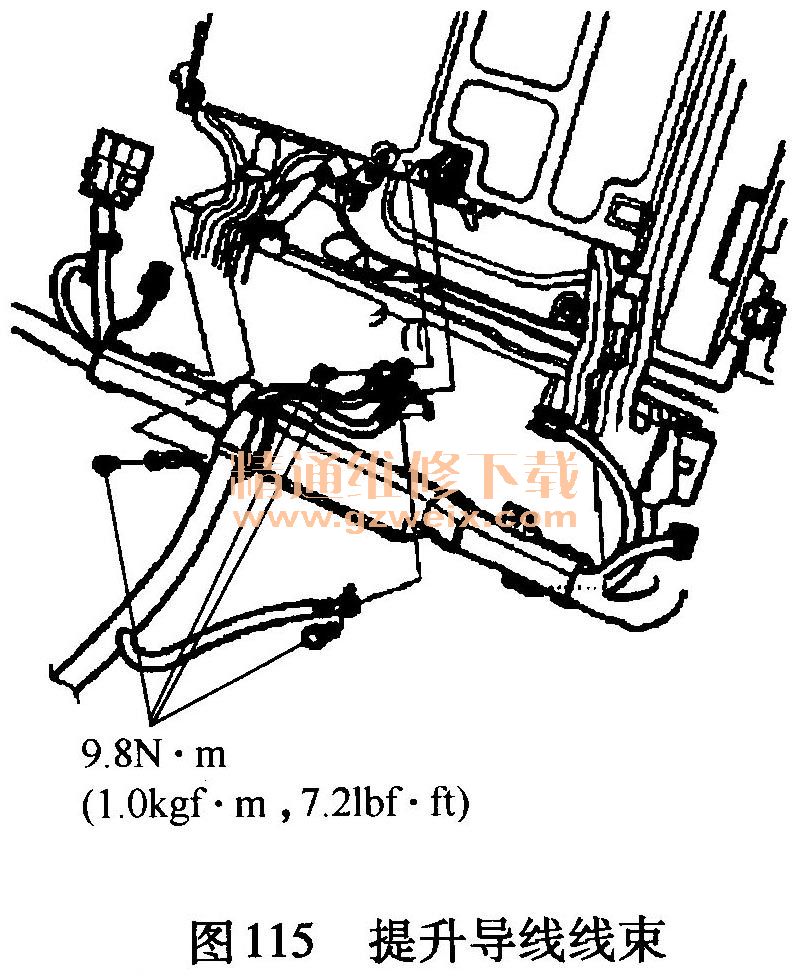

①拆下变速器。

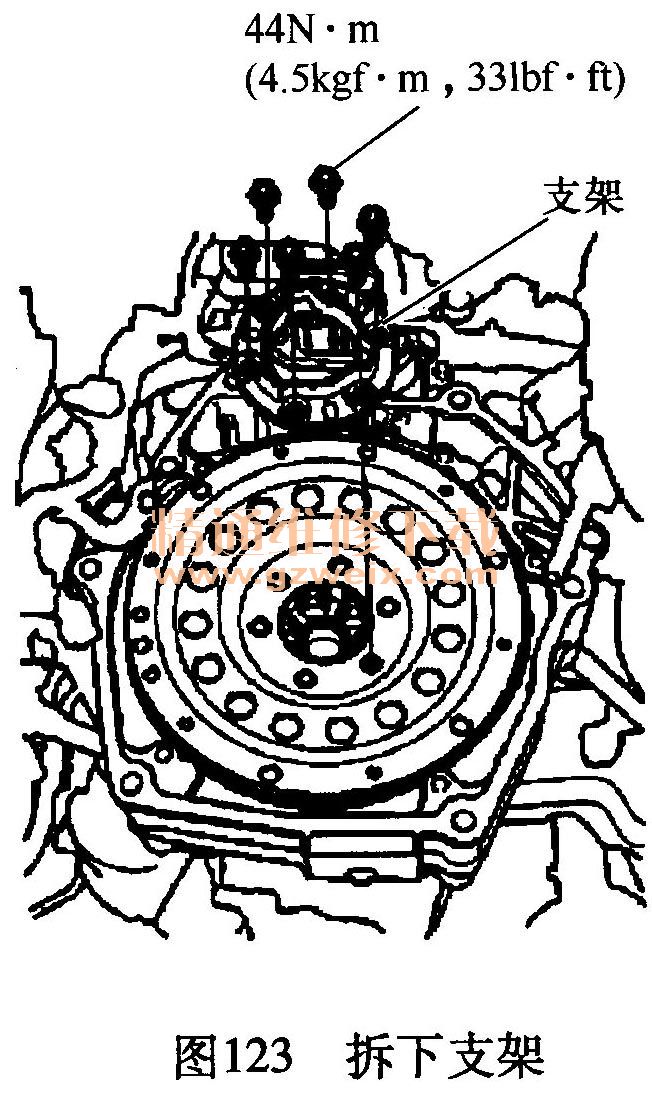

②拆下支架，如图123所示。
③拆下传感器板，如图124所示。
说明：安装传感器板时，检查绝缘漆是否损坏；拆卸传感器板时，注意不得碰触电机整流传感器。
④关闭点火开关；关闭蓄电池模块开关；将保护件滑向箭头所指方向。推动锁片然后升起拉杆。拆下电机定子的电源线，如图125所示。
说明：如果电机电源线插头脏污，则在拆下之前将其清洁干净；使用塑料袋将断开的插头罩住，并用胶带包裹电机电源线端子；如果电机电源线潮湿，则等待直至其干燥，如图125所示。
⑤在电机转子与电机定子之间安装塑料薄膜，如图126所示。
⑥拆下6只螺栓中的3只，如图127所示。
⑦安装转子拔出器导销，然后拆下剩下的3只螺栓，然后拆下转子垫片，如图128所示。
⑧使用螺栓固定转子拔出器，如图129所示。
说明：安装转子拔出器时，将拔出器固定在导销上；安装转子拔出器时，将拔出器与暗销安装在①处。
⑨拆下电机转子，如图130所示。
⑩为避免在定子上操作时损坏转子磁铁，固定拔出器，将转子放入拔出器盒内，如图131所示。

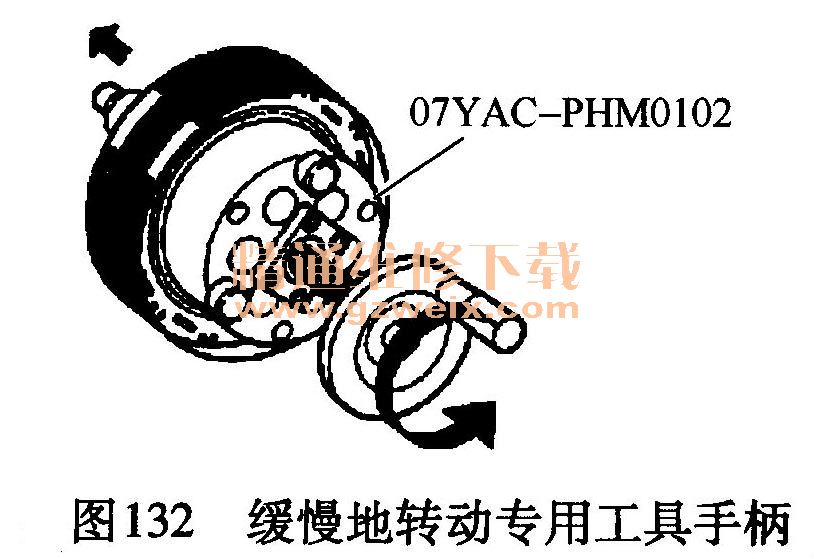

11按照与拆卸相反的顺序安装部件，如图132所示。
说明：当将转子插入定子时，缓慢地转动专用工具手柄。在磁力作用下转子被吸入定子。
12拆下塑料薄膜。
13重新将电机电源线与电机定子连接。
14安装变速器。
15进行电机转子位置校准程序。
3．电机壳的拆卸与安装
①拆下IMA电机转子。
②拆下插头与托架，如图133所示。
③拆下螺栓与电机壳体。
说明：将电机定子安装在发动机上之前，将定位销固定在电机壳体内。
④按照与拆卸相反的顺序按照部件。．
⑤安装IMA电机转子。
⑥进行电机转子位置校准程序。
4．电机壳体的拆卸与安装
①拆下IMA电机壳体。
②拆下端子罩与屏蔽阳极插头，如图134所示。
③按照与拆卸相反的顺序按照部件。
④安装IMA电机转子。
⑤进行电机转子位置校准程序。
5．电机转子位置传感器的拆卸与安装
①拆下IMA电机壳体。
②断开电机转子位置传感器插头，如图135所示。
③拆下螺栓与电机转子位置传感器，如图135所示。
④按照与拆卸相反的顺序按照部件。
说明：首先拧紧螺栓①，然后拧紧螺栓②，如图135所示。
⑤进行电机转子位置校准程序。
