进阶篇—看图学丰田凯美瑞混合动力系统
来源:本站整理  作者:佚名  2013-07-13 14:22:18

第四节 混合动力变速器和传动桥的维修

一、车上检查混合动力传动桥系统
检查机油泵的油压的步骤如下所述。

注意:在50~80℃(122~176 oF)的正常工作油温下执行测试。
①举升车辆。
②拆下油泵盖螺塞和O形圈,如图182所示。

③用转接头安装油压表。
④将发动机置于检查模式下。
⑤测量油压。
油压:10kPa(0.1kgf/cm 2 ,1. 5psi)或更高。
注意:确保在完成油压检查后,立即取消检查模式。
⑥安装新O形圈和油泵盖螺塞,如图183所示。

紧固力矩:8.0N·m(82kgf·cm,71lbf· in)

二、更换混合动力传动桥油

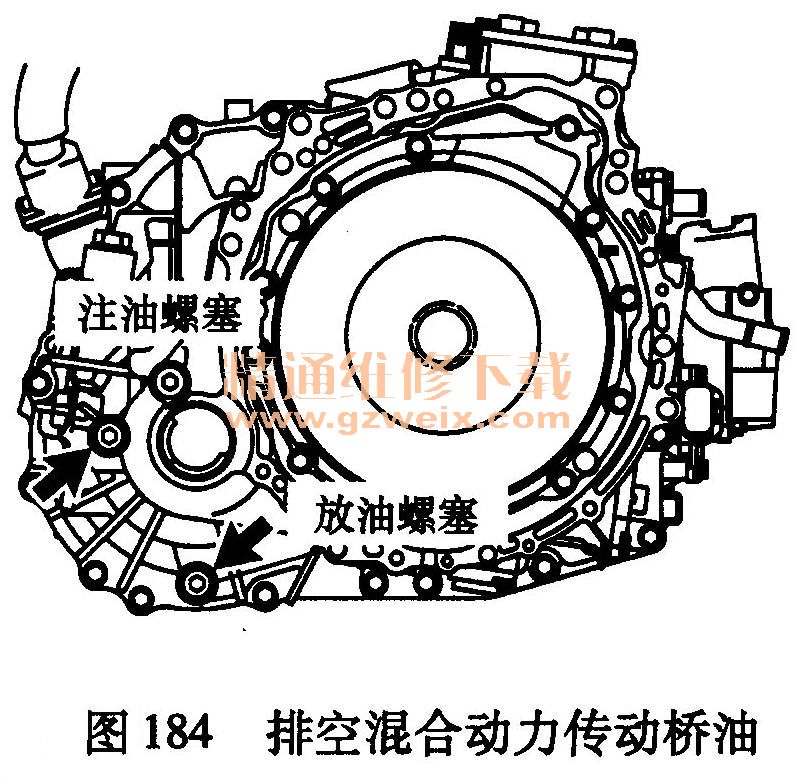

1.排空混合动力传动桥油(图184)

①使用10mm六角套筒扳手,拆下注油螺塞和衬垫。
②使用10mm六角套筒扳手,拆下放油螺塞和衬垫。
③使用10mm六角套筒扳手,安装放油螺塞和新衬垫。
    紧固力矩:39N·m (398 kgf·cm, 29lbf·ft)。
    2.添加混合动力传动桥油
    ①添加油液。
    提示:油液容量:4. 1L(4. 3US qts,3. 6Imp. qts.)
    油液类型:丰田原厂ATF WS。
    ②检查并确认油位在传动桥注油螺塞开口部位的下唇以下0~5mm(0~0. 197 in)之间,如图2-185所示。
    注意:将车辆停放在水平地面上;行驶后根据油液更换重新检查传动桥油位;传动桥油量不足或过量会损坏混合动力传动桥。

③检查油位。
④使用10mm六角套筒扳手安装注油螺塞和新衬垫。

    紧固力矩:39N·m(398kgf·cm,29lbf·ft) 。

    3.检查混合动力传动桥油
    ①使用10mm六角套筒扳手拆下注油螺塞和衬垫。
    ②检查并确认油位在传动桥注油螺塞开口部位的下唇以下0~5mm(0~0. 197in)之间,如图185所示。

    注意:将车辆停放在水平地面上;行驶后根据油液更换情况重新检查传动桥油位;传动桥油量不足或过量会损坏混合动力传动桥。
    ③如果油位低,则检查是否漏油。
    ④使用 lomm六角套筒扳手安装注油螺塞和新衬垫。
    紧固力矩:39N·m(398kgf·cm,29lbf·ft)
