八、混合动力车辆转换器
    1．拆卸
    ①检查故障码。

    注意：在蓄电池内执行拆卸或安装工作前，确认未输出POAA6混合动力蓄电池电压系统绝缘故障）故障码。如果输出此故障码，则首先执行此故障码的故障排除程序。
    ②拆卸行李箱装饰检修孔盖。
    ③从蓄电池负极端子上断开电缆。
    注意：断开并重新连接电缆后，某些系统需要初始化。
    ④拆卸维修塞把手。
    ⑤拆卸发动机室2号左侧盖。
    ⑥拆卸连接器盖总成。
    ⑦检查端子电压。
    ⑧安装连接器盖总成。
    ⑨安装发动机室2号左侧盖。
    ⑩拆卸行李箱地板垫。
    11拆卸备胎罩卡夹。
    12拆卸备胎罩总成
    13拆卸行李箱1号装饰钩。
    14拆卸后地板装饰板。
    15拆卸行李箱后装饰罩。
    16拆卸行李箱左侧内装饰罩。
    17拆卸后排座椅坐垫总成。
    18拆卸后排座椅头枕总成。
    19拆卸后排中央座椅头枕总成。
    20拆卸后排座椅靠背总成。
    21拆卸2号上背板孔盖。
    22拆卸行李箱前装饰罩。
    23拆卸5号HV蓄电池进气管。
    24拆卸线束卡夹支架。
    25拆卸蓄电池上托架分总成。
    26拆卸1号蓄电池盖。
    27拆卸5号蓄电池托架面板。
    28拆下卡子、螺栓和2号HV蓄电池排气管，如图175所示。

    29拆下卡子和1号HV蓄电池排气管，如图176所示。

30从HV继电器总成上断开电缆。
（a）拆下螺母并断开搭铁线，如图177所示。

（b）从HV继电器总成上断开5个连接器。
31拆卸混合动力车辆转换器。

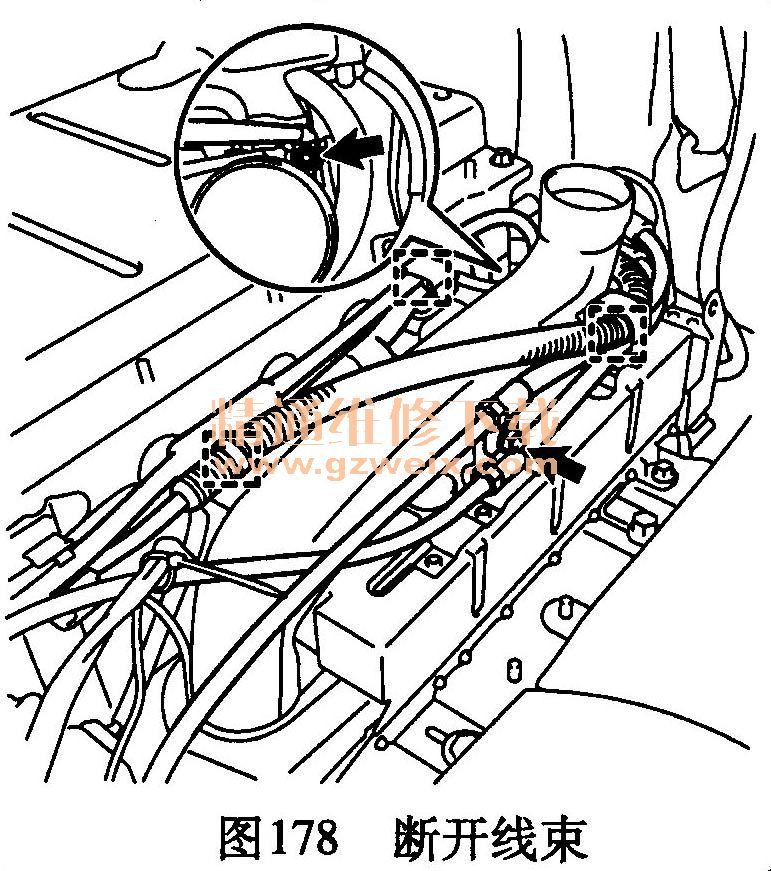

（a）从混合动力车辆转换器上拆下2个螺母，分离3个卡夹并断开线束，如图178所示。

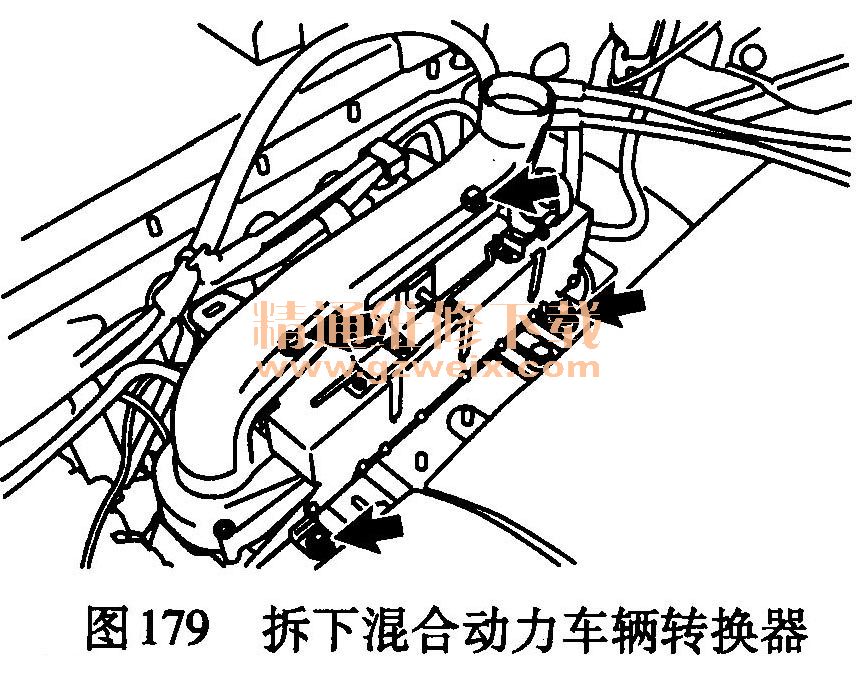

（b）拆下3个螺栓、螺母和混合动力车辆转换器，如图179所示。

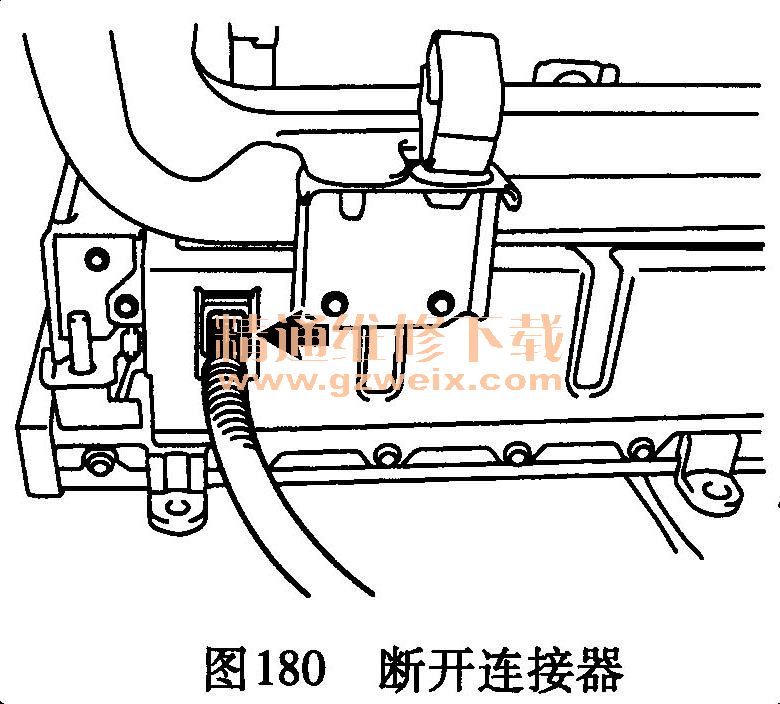

（c）从混合动力车辆转换器上断开连接器，如图180所示。

32拆下2个卡子和换气扇内风管，如图181所示。

    2．安装
    苦告：在安装过程中佩戴绝缘手套。
    ①用2个卡子安装换气扇内风管，参见图181。
    ②安装混合动力车辆转换器
    （a）用3个螺栓和螺母安装混合动力车辆转换器，参见图179。
    紧固力矩：8. 0N·m （82 kgf·cm ,71lbf·in）。
    （b）用3个卡夹连接线束，参见图178。
    （c）用螺母连接AMD电缆。
    紧固力矩：8. 0N·m（82kgf·cm,71lbf·in）。
    （d）用螺母连接高压电缆。
    紧固力矩：8. 0N·m（82kgf·cm ,71lbf·in） 。
    ③将电缆连接到HV继电器总成上，参见图177。
    （a）将5个连接器连接到HV继电器总成上。
    注意：将缠有红色胶带的线束连接到HV继电器标记为“＋”的端子上，并将未缠有红色胶带的线束连接到HV蓄电池标记为“－”的端子上；确保连接器接合牢固。
    （b）连接搭铁线并安装螺母。
    紧固力矩：8. 0N·m（82kgf·cm,711bf ·in） 。
    ④用卡子安装1号HV蓄电池排气管，参见图176。
    ⑤用螺栓和卡子安装2号HV蓄电池排气管，参见图175。
    紧固力矩：8. 0N·m（82kgf·cm,711bf·in） 。
    ⑥安装5号蓄电池托架面板。
    ⑦安装1号蓄电池盖。
    ⑧安装蓄电池上托架分总成。
    ⑨安装线束卡夹支架。
    ⑩安装5号HV蓄电池进气管。
    11安装行李箱前装饰罩。
    12安装2号上背板孔盖。
    13安装后排座椅靠背总成。
    14安装后排中央座椅头枕总成。
    15安装后排座椅头枕总成。
    16安装后排座椅坐垫总成。
    17安装行李箱左侧内装饰罩。
    18安装行李箱后装饰罩。
    19安装后地板装饰板。
    20安装行李箱1号装饰钩。
    21安装备胎罩总成。
    22安装备胎罩卡夹。
    23安装行李箱地板垫。
    24安装维修塞把手。
    25将电缆连接到蓄电池负极端子上。
    注意：断开并重新连接电缆后，某些系统需要初始化。
    26安装行李箱装饰检修孔盖。
