进阶篇—看图学丰田凯美瑞混合动力系统
来源:本站整理  作者:佚名  2013-07-13 14:22:18

    一、混合动力控制系统
    1.混合动力控制系统图

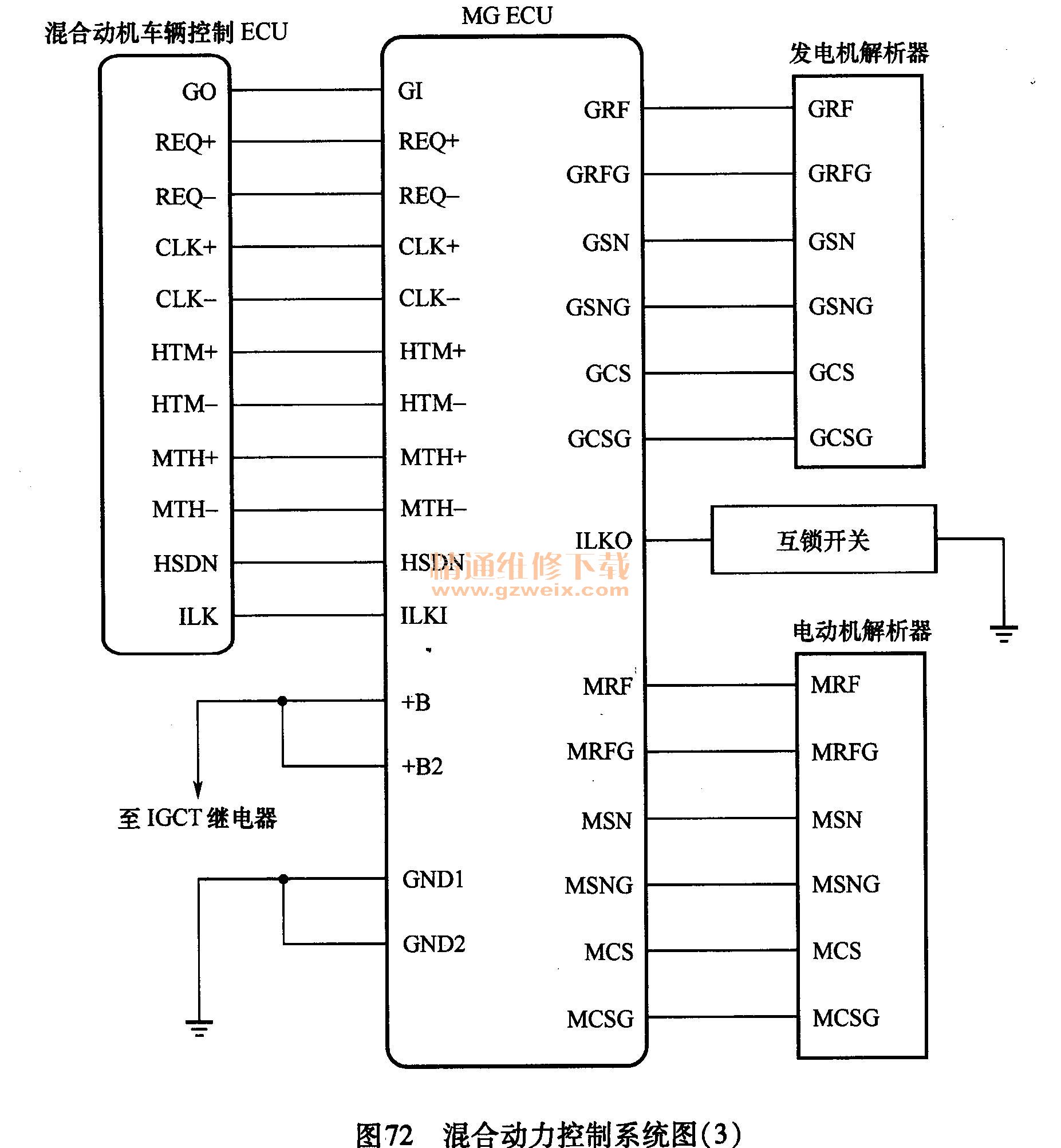

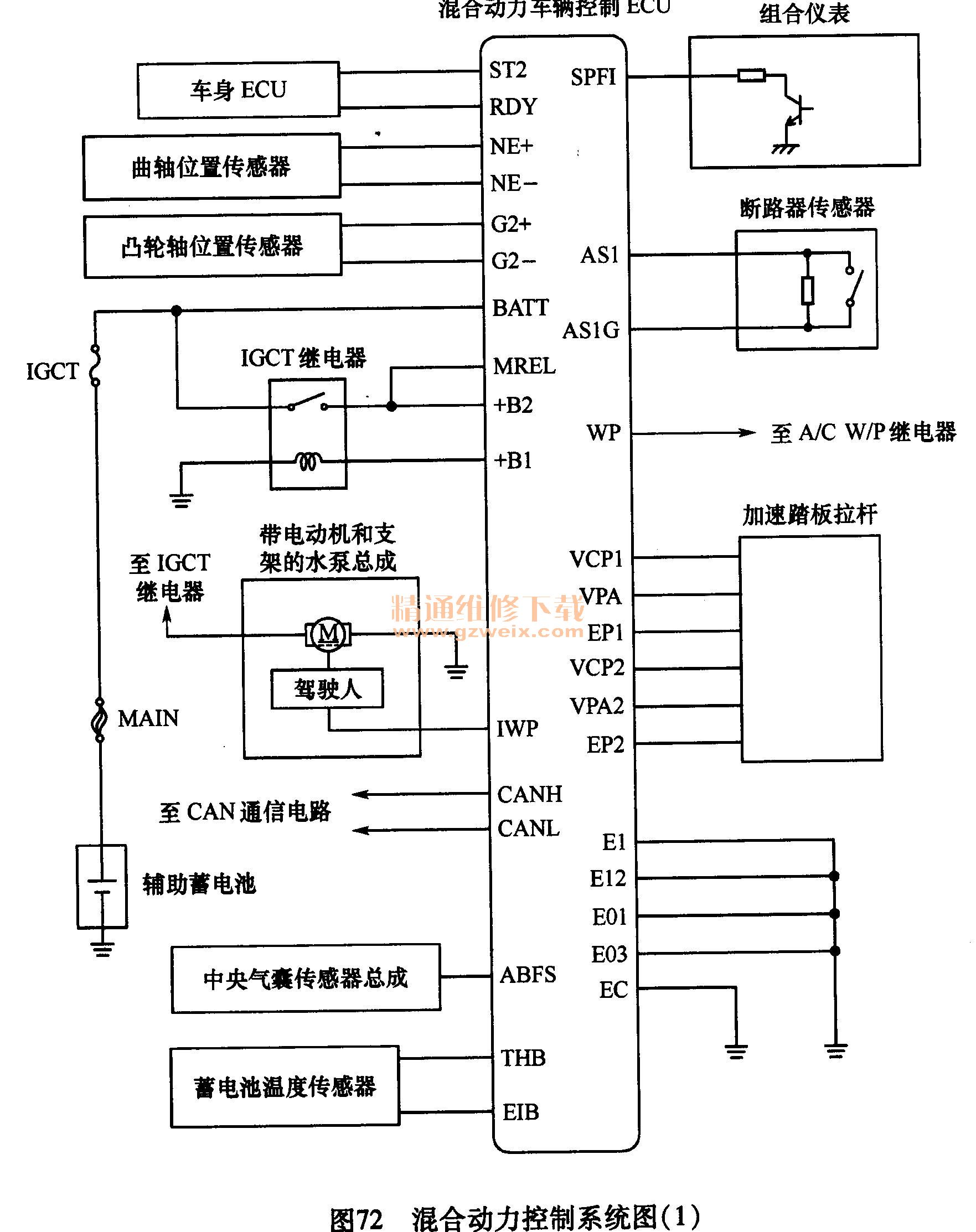

    混合动力控制系统图如图72所示。


    2.混合动力控制系统ECU端子
    (1)混合动力车辆控制ECU

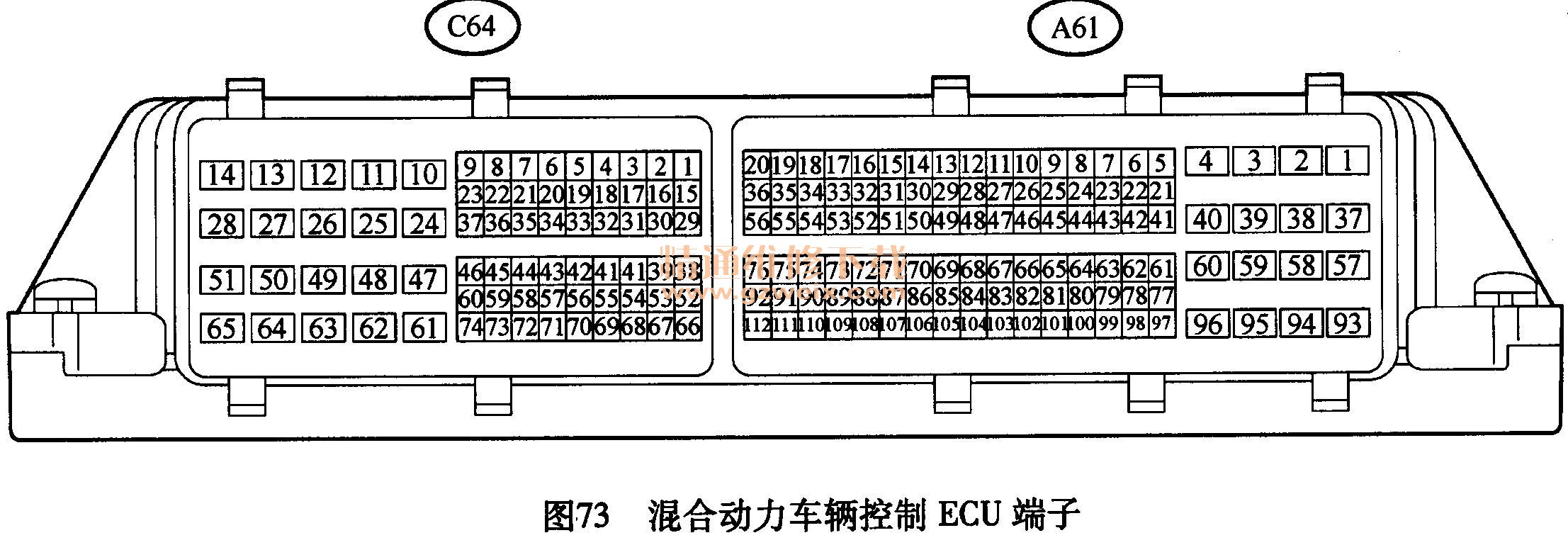

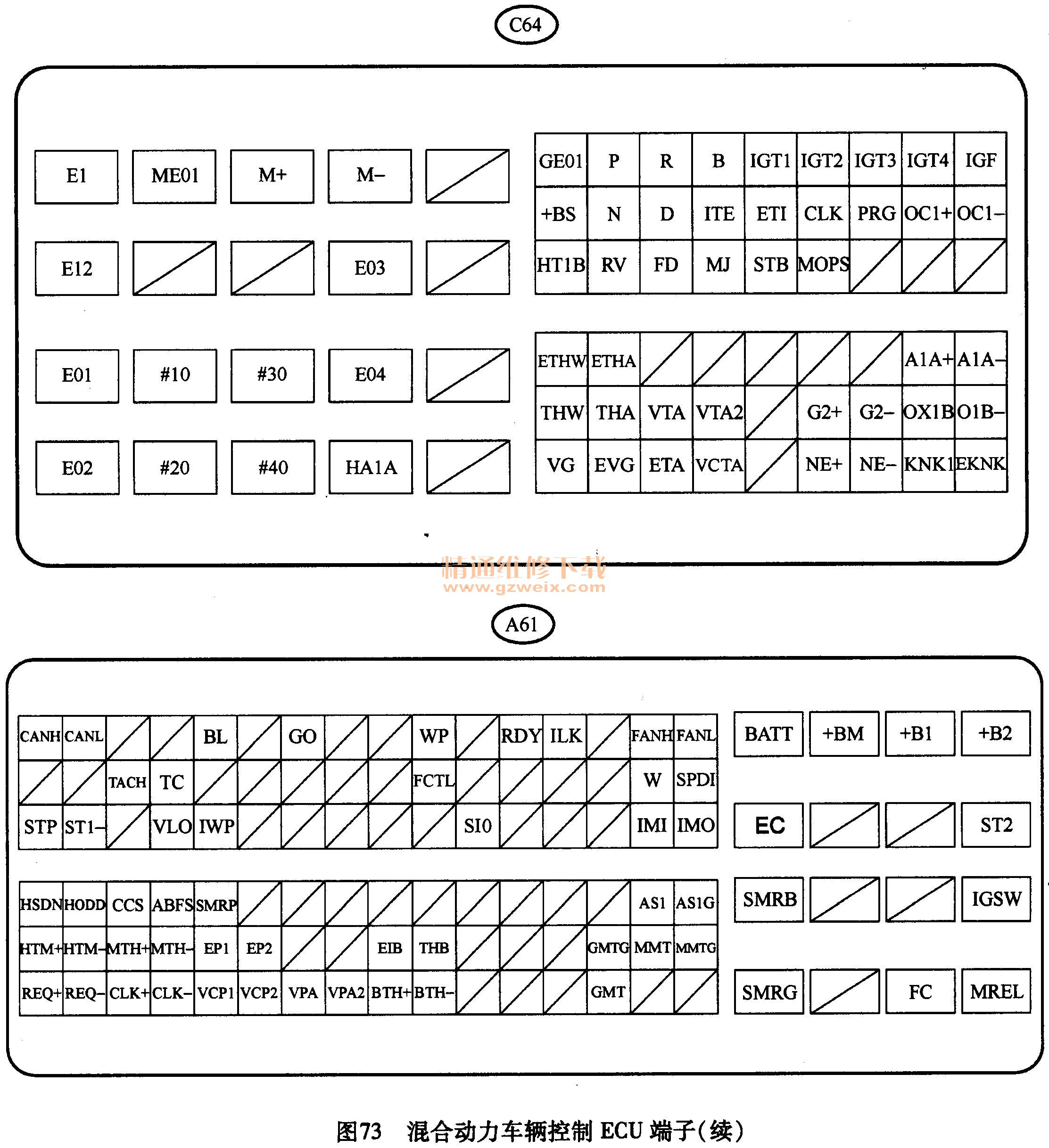

    混合动力车辆控制ECU端子如图73所示。

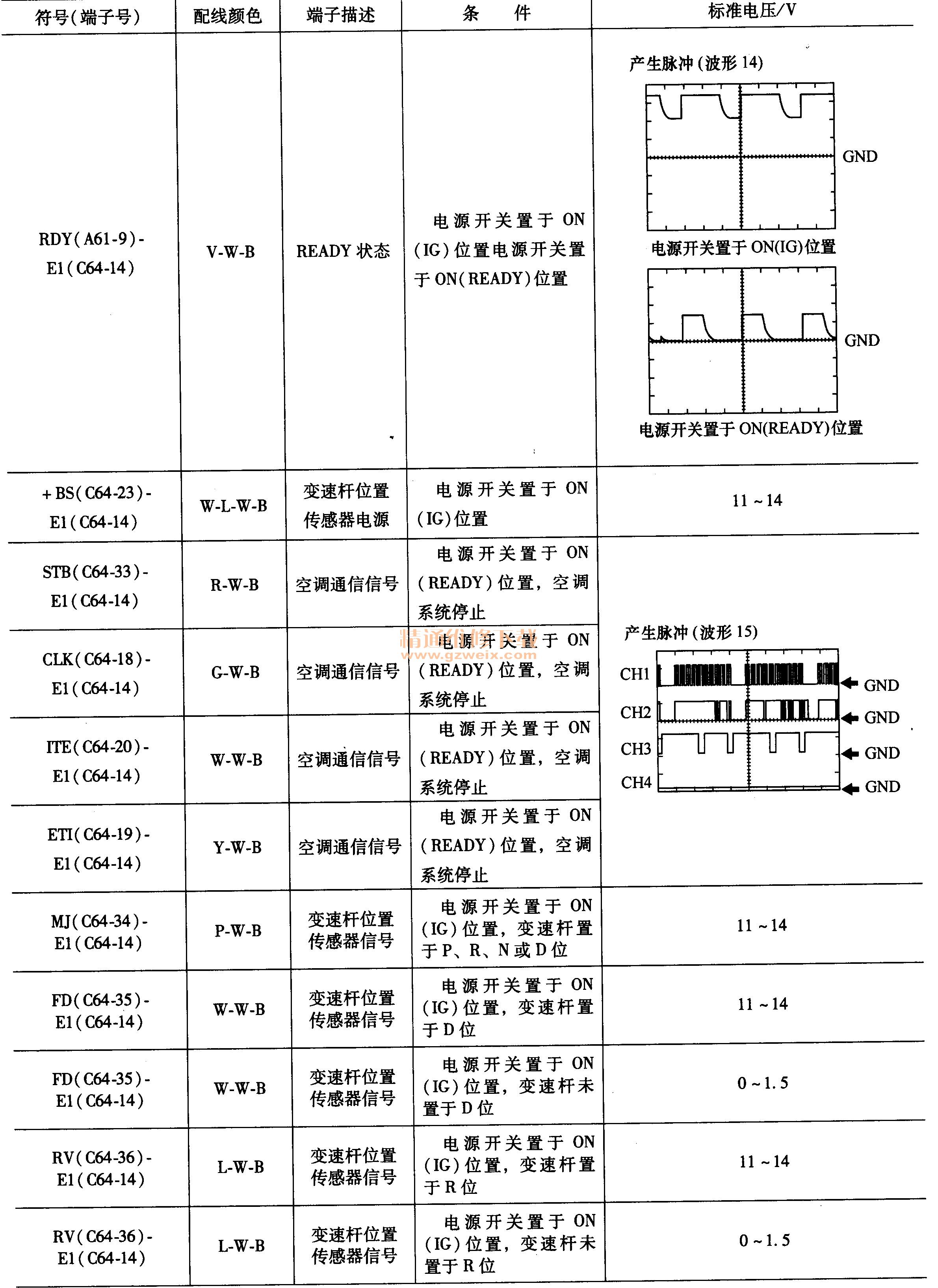

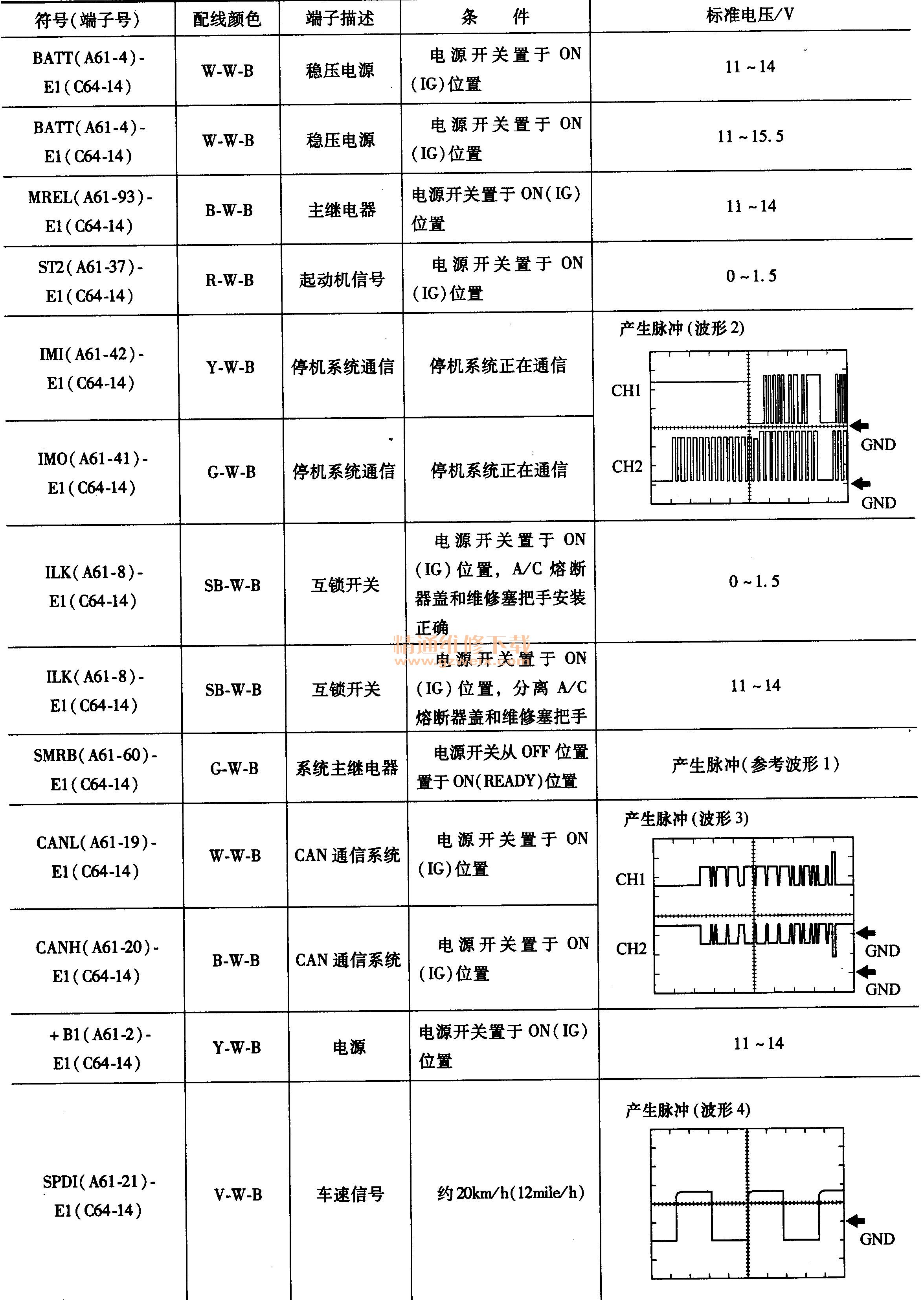

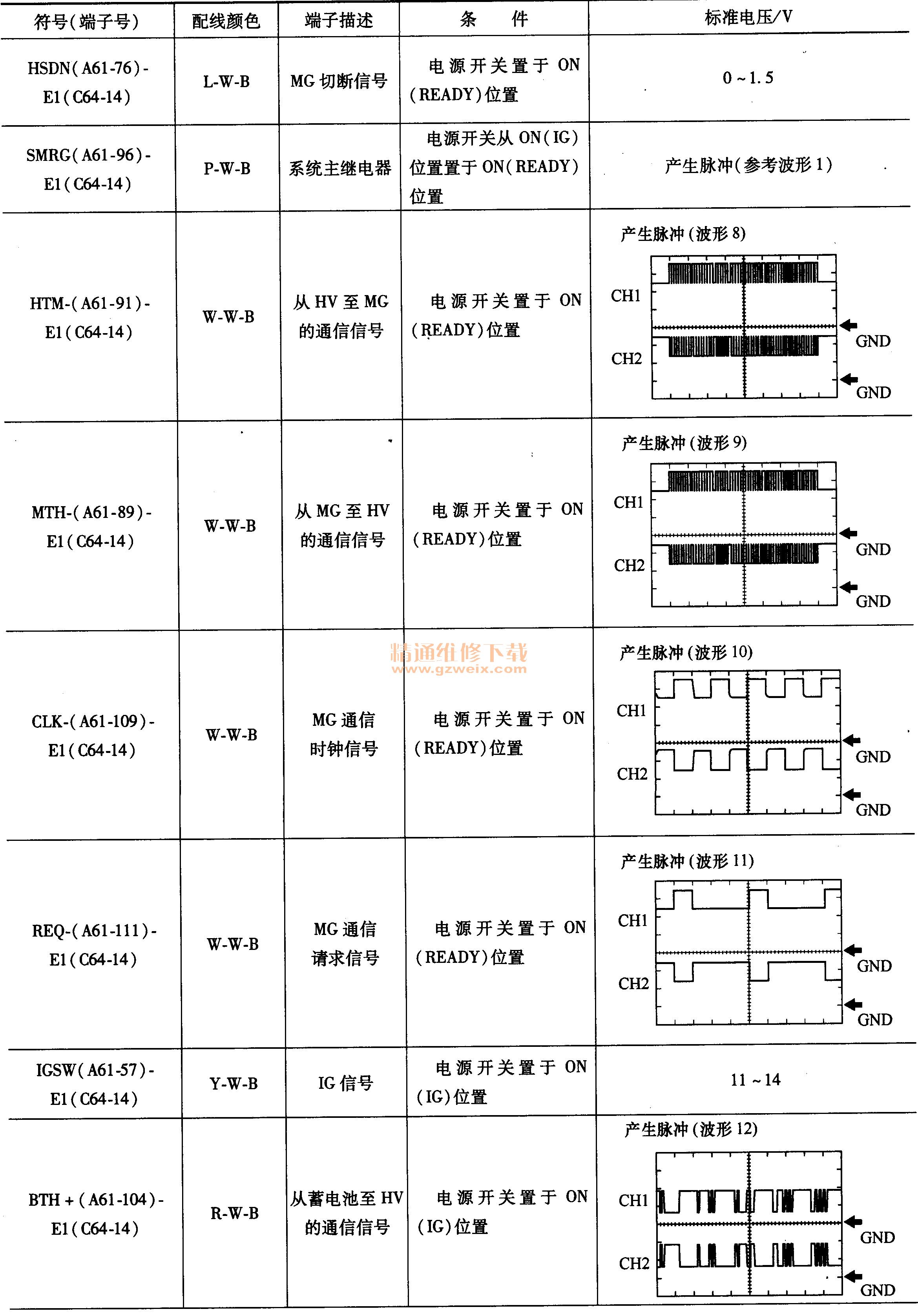

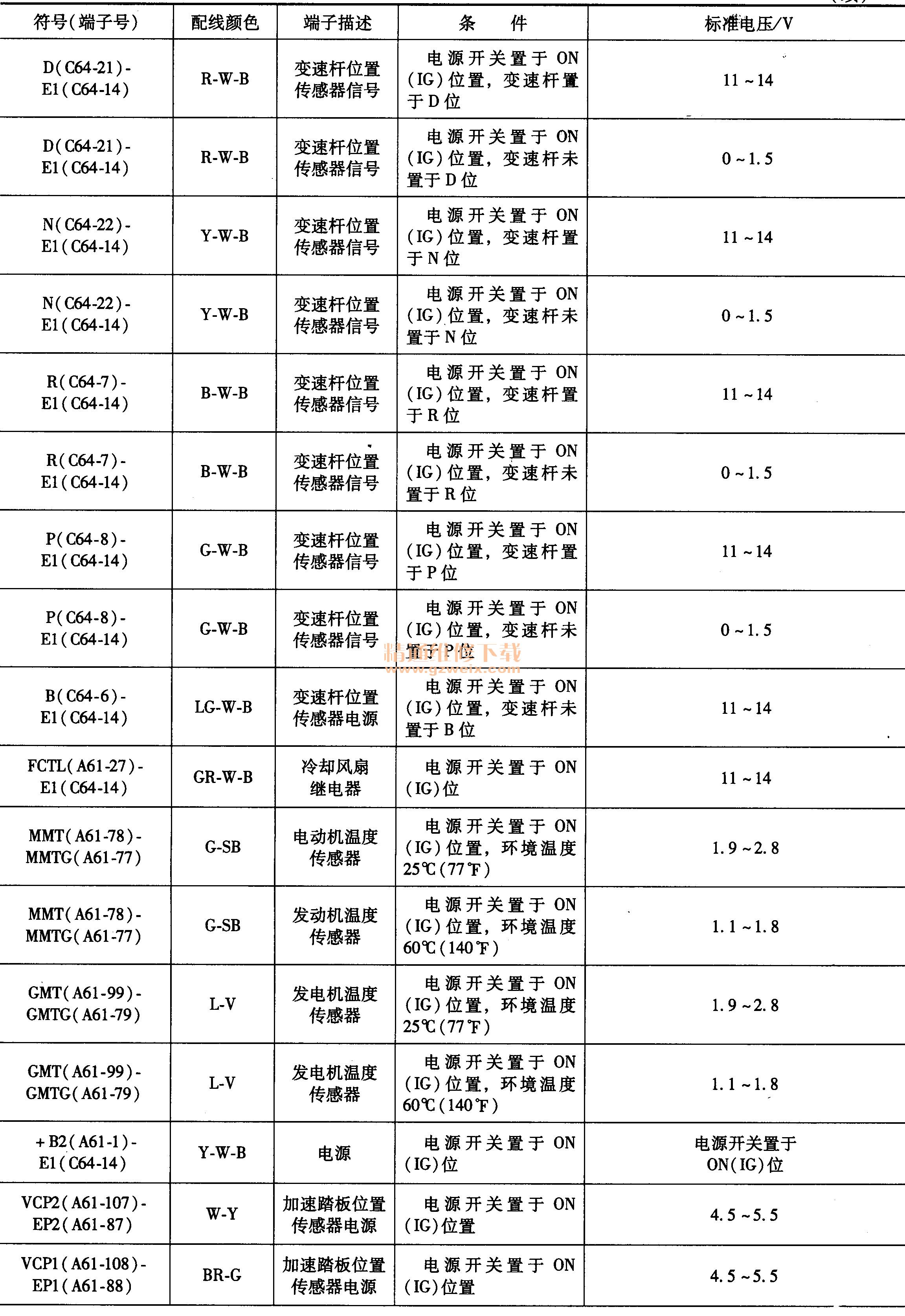

    混合动力车辆控制ECU端子说明见表8。








    注意:请勿在混合动力车辆控制ECU连接器的密封侧直接测量电压或波形。由于这些连接器防水,这样做可能损坏连接器。
    (2)带转换器的逆变器总成

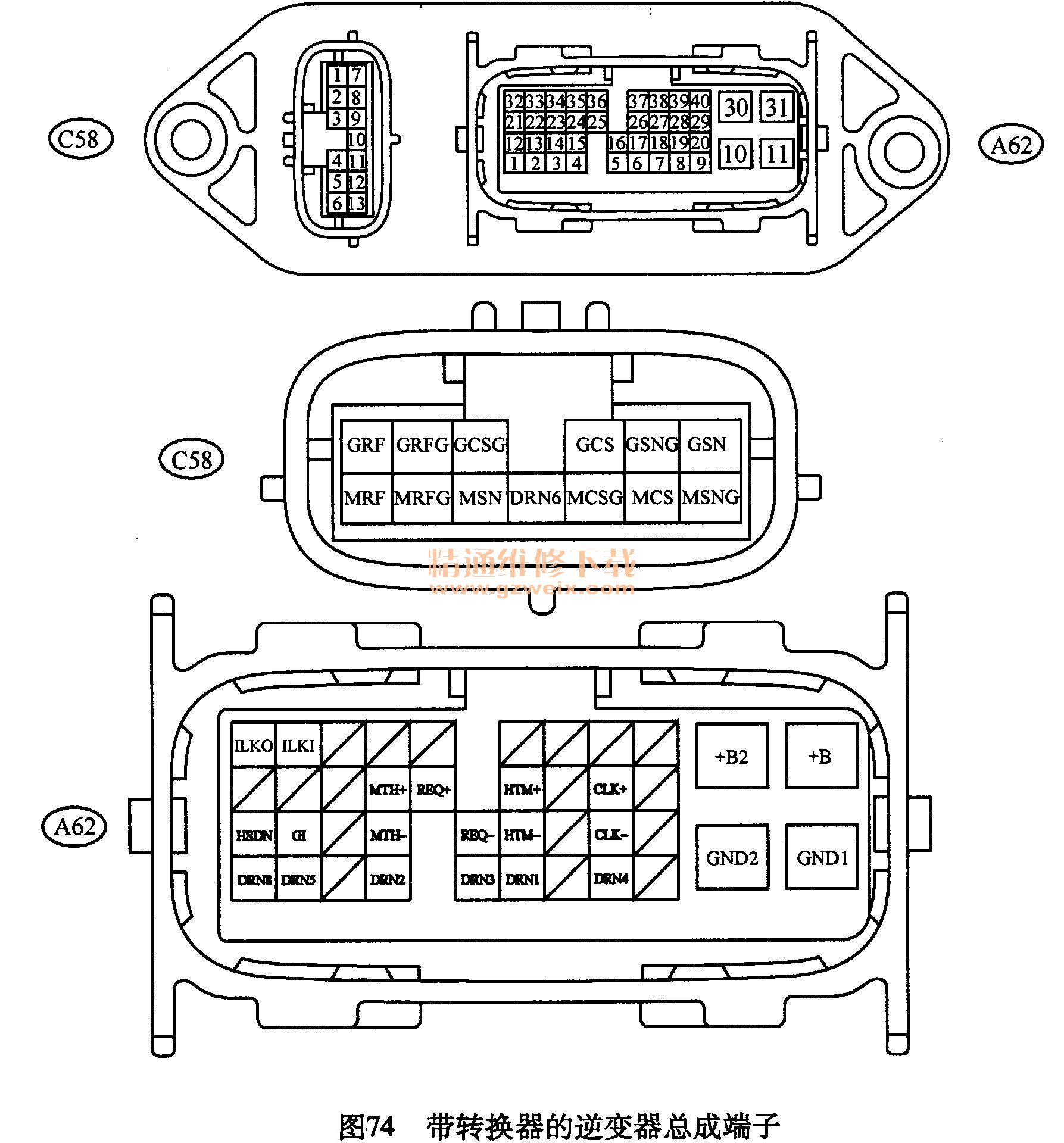

带转换器的逆变器总成端子如图74所示。

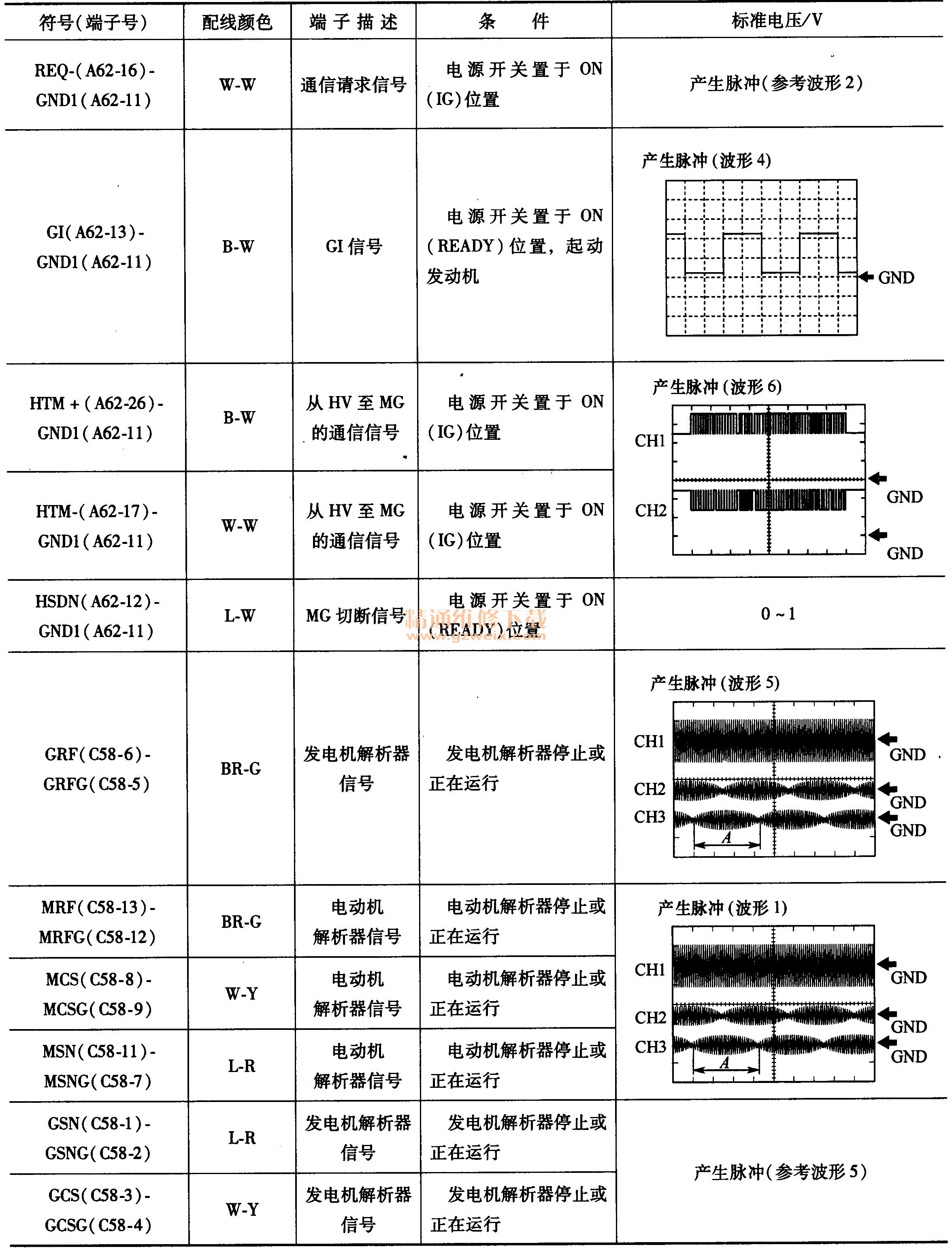

带转换器的逆变器总成端子说明见表9。

    注意:请勿在带转换器的逆变器总成连接器的密封侧直接测量电压或波形。由于这些连接器防水,这样做可能损坏连接器。

    3.故障码诊断表

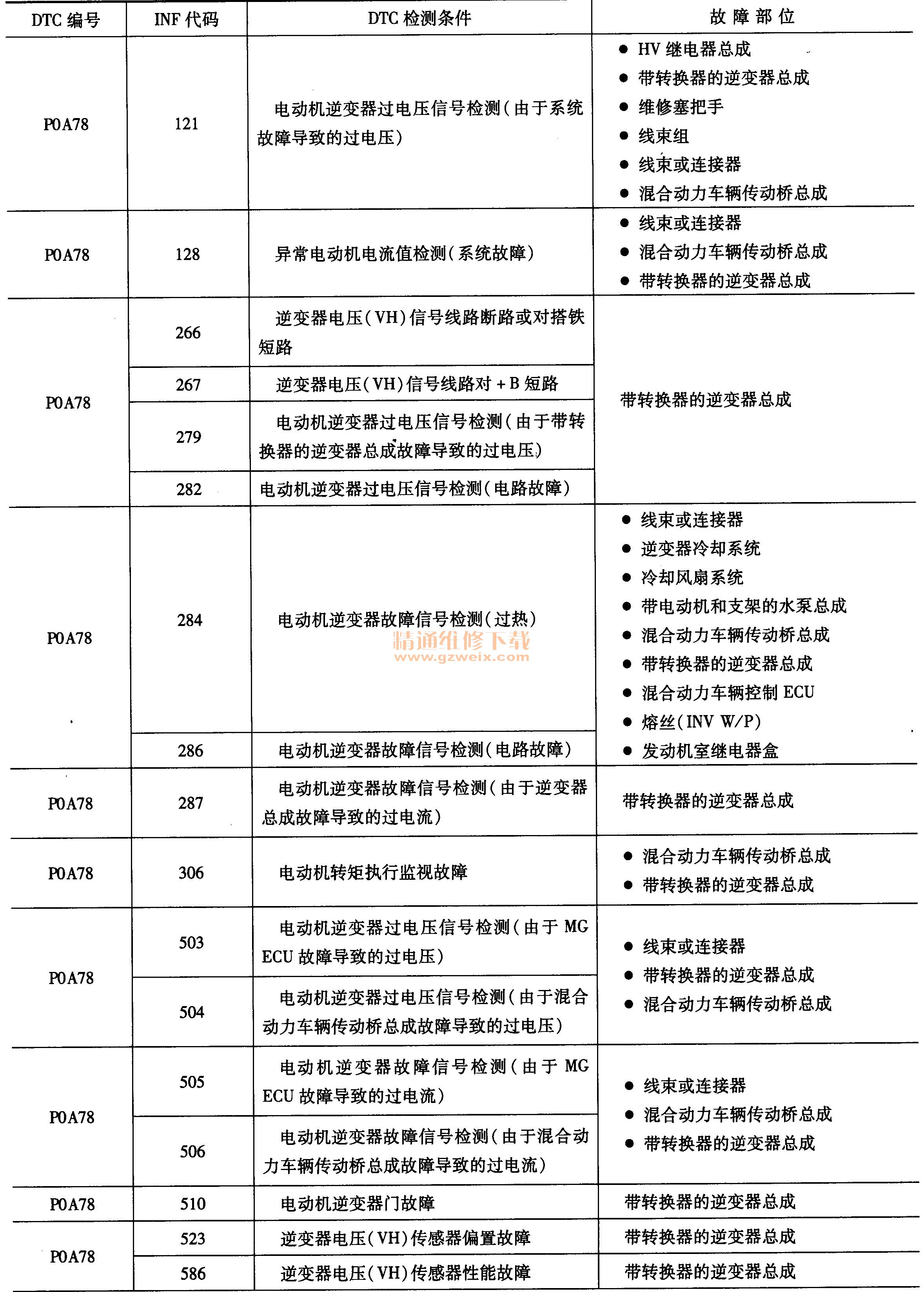

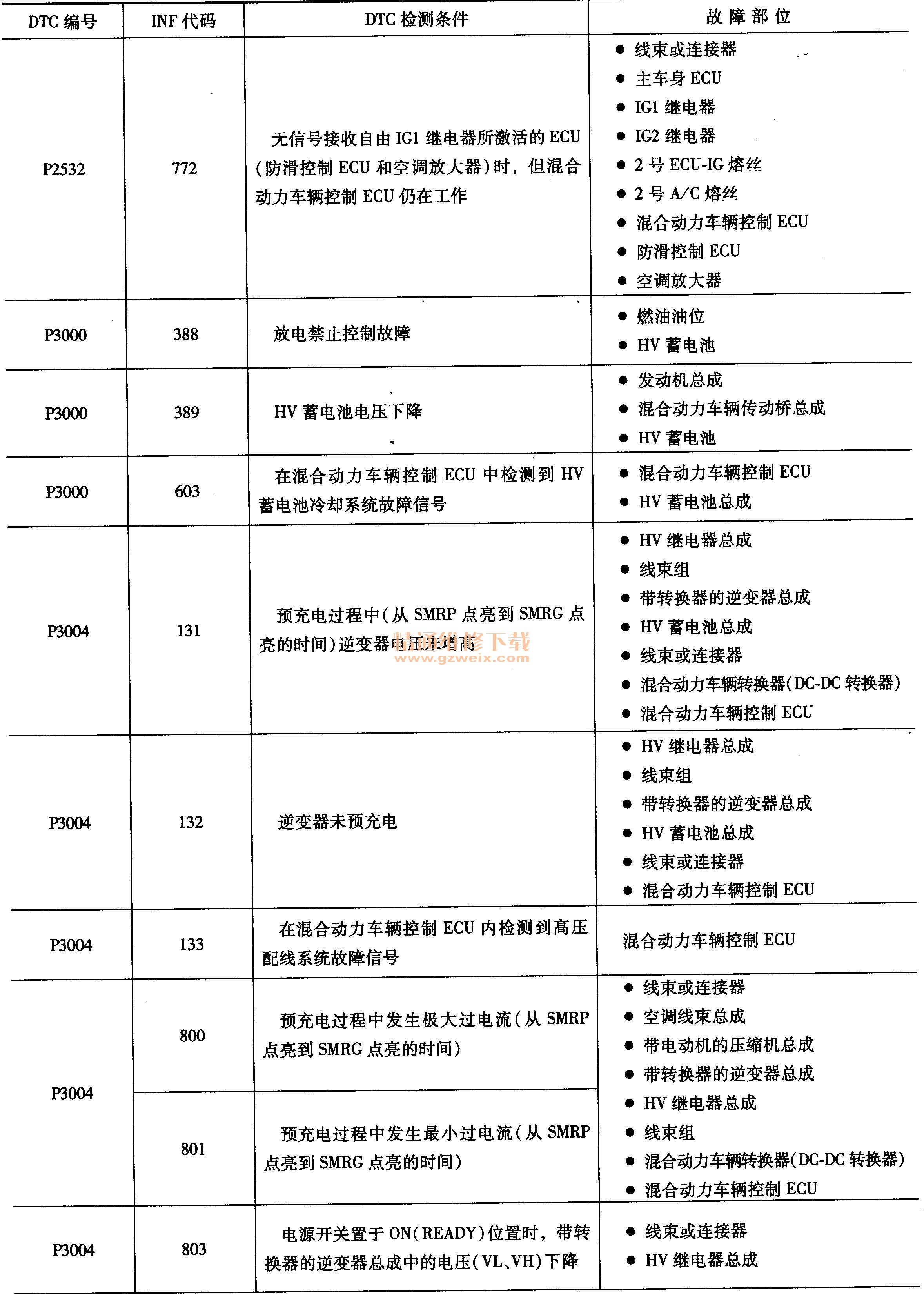

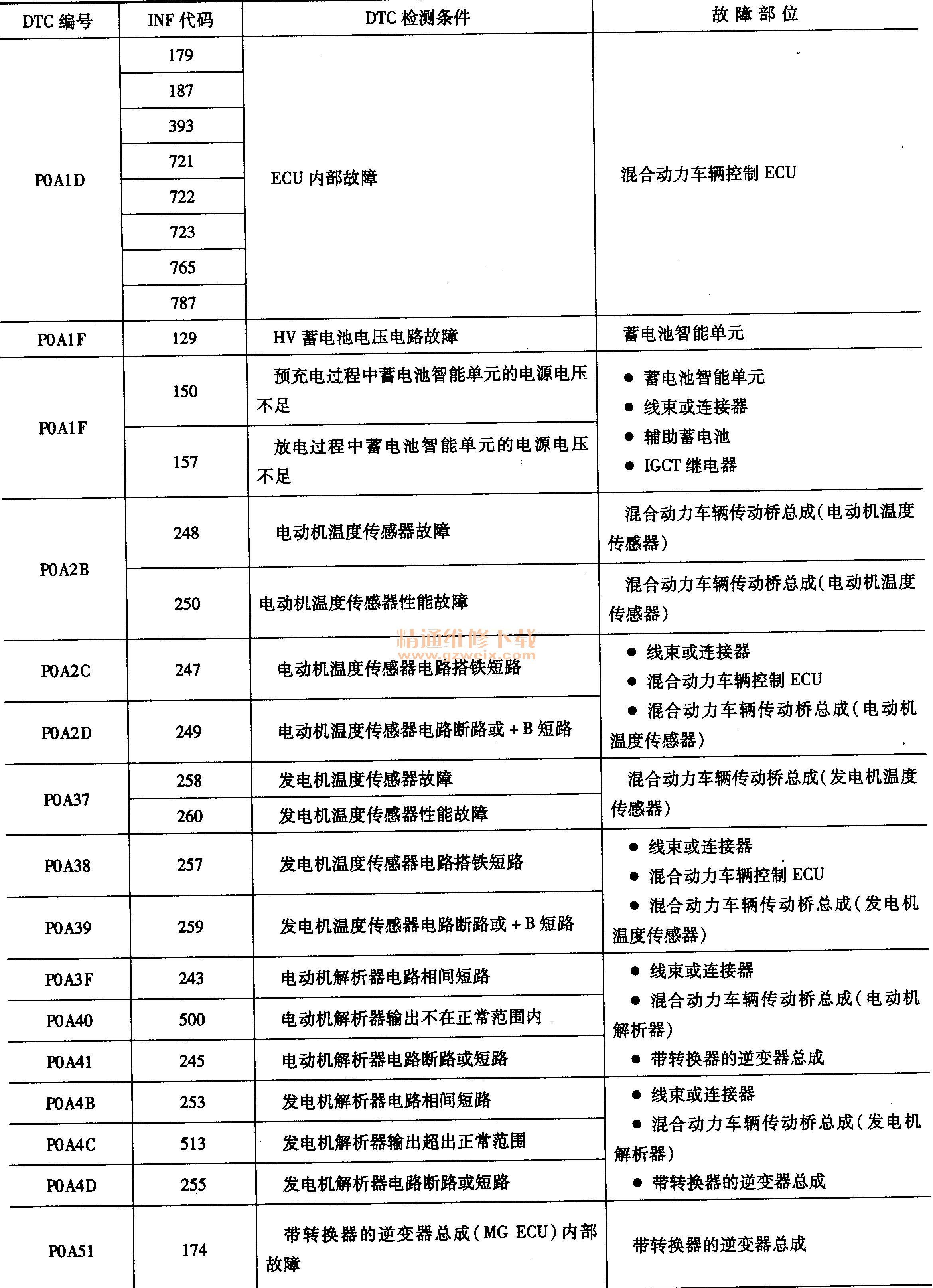

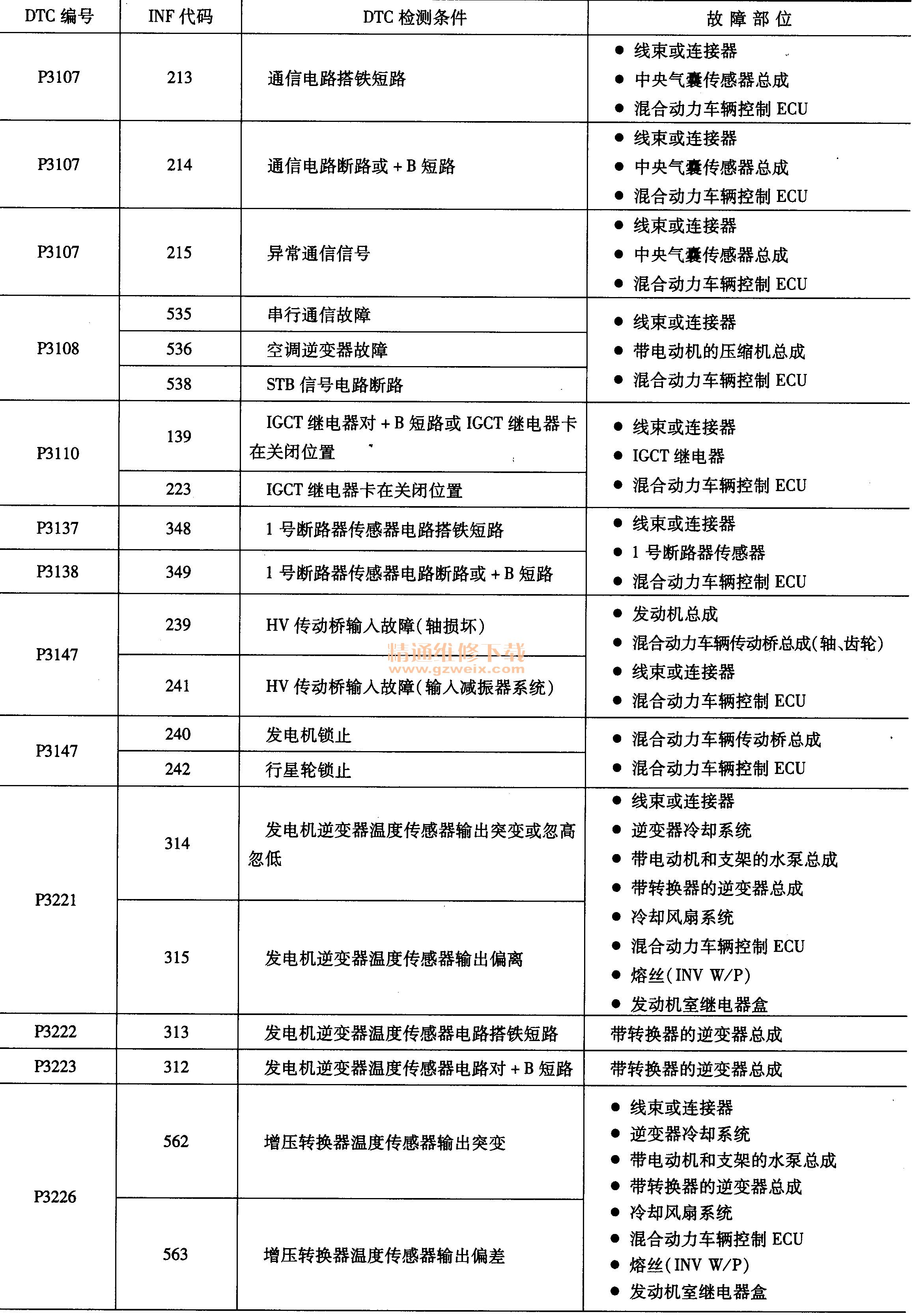

    故障码诊断表见表10。
