2014款路虎揽胜新运动车载网络图
来源:汽车维修技师  作者:佚名  2014-02-05 07:26:38

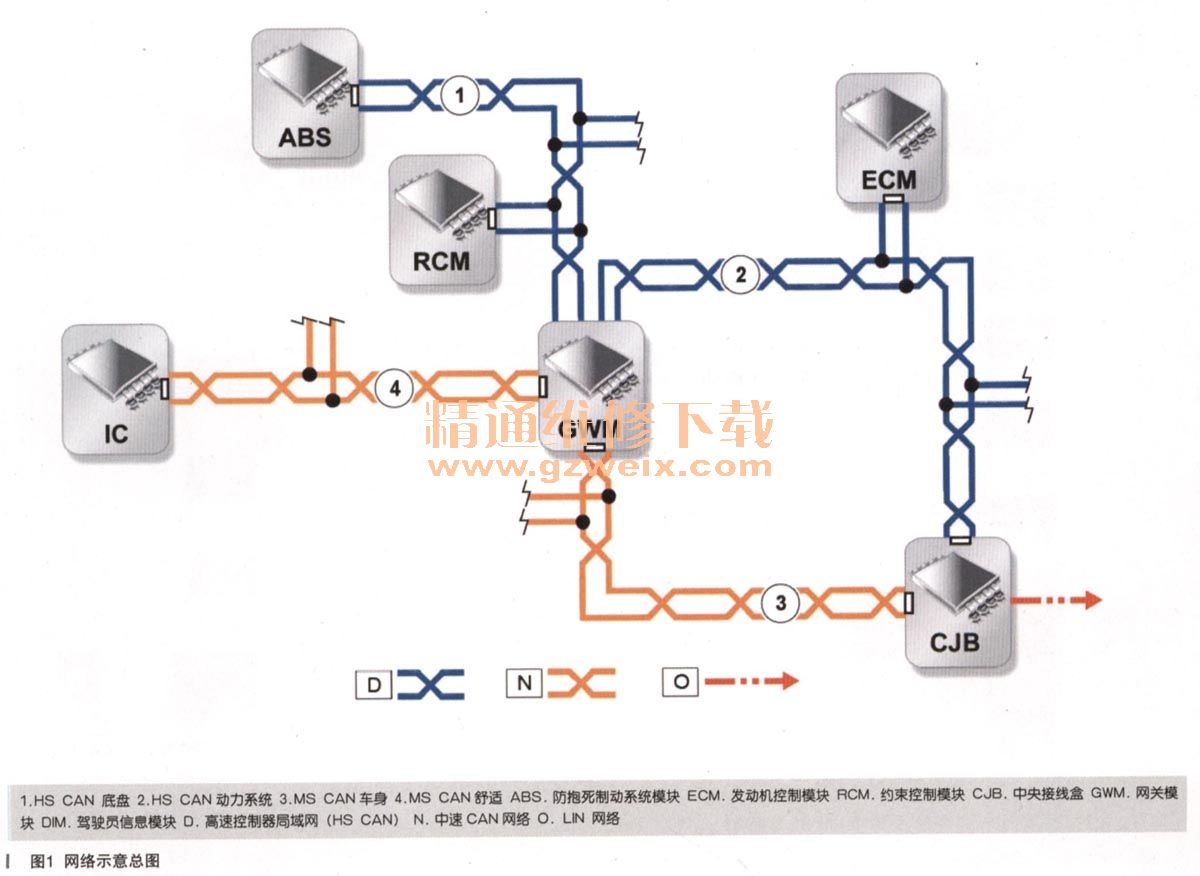

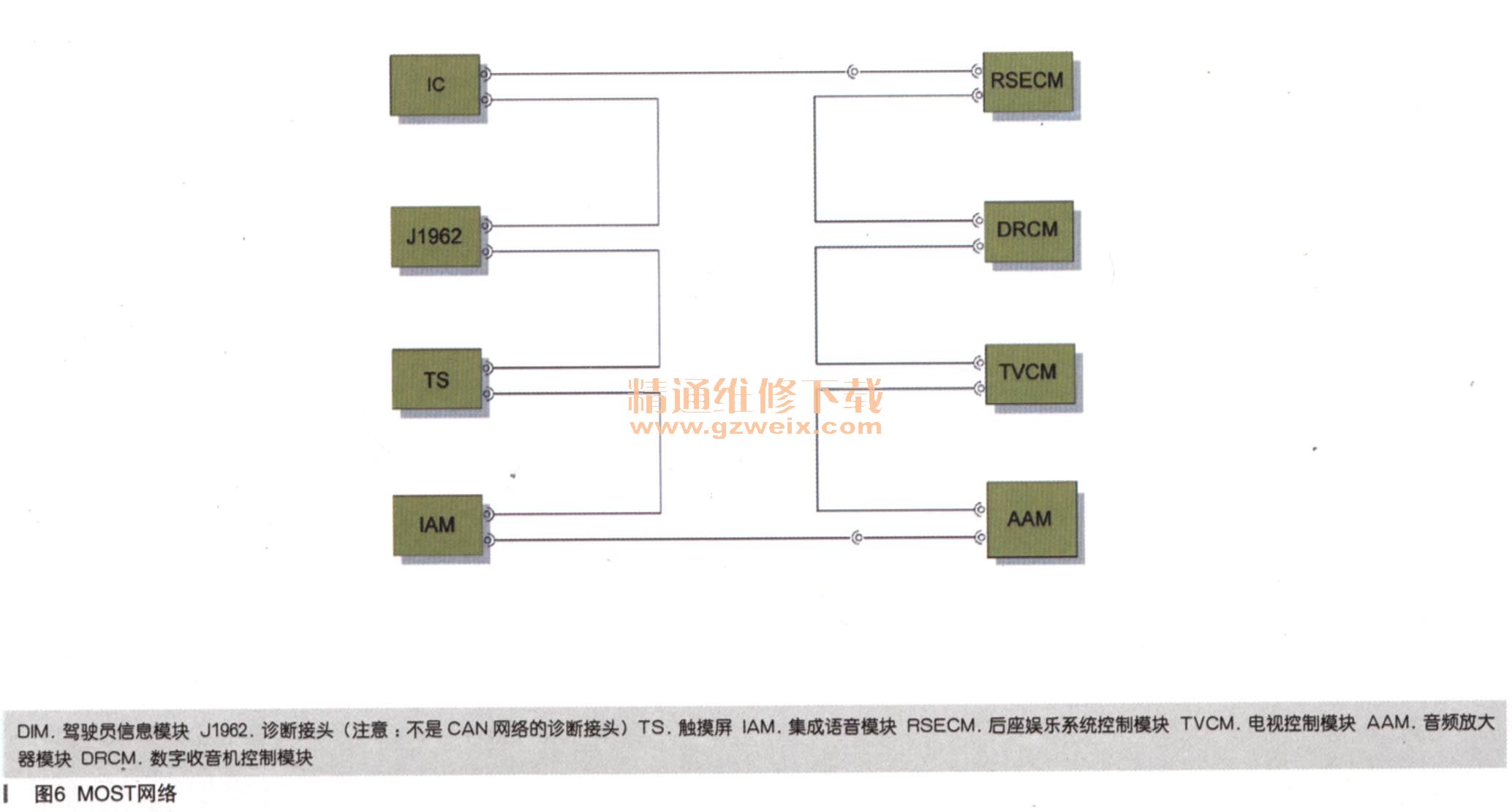

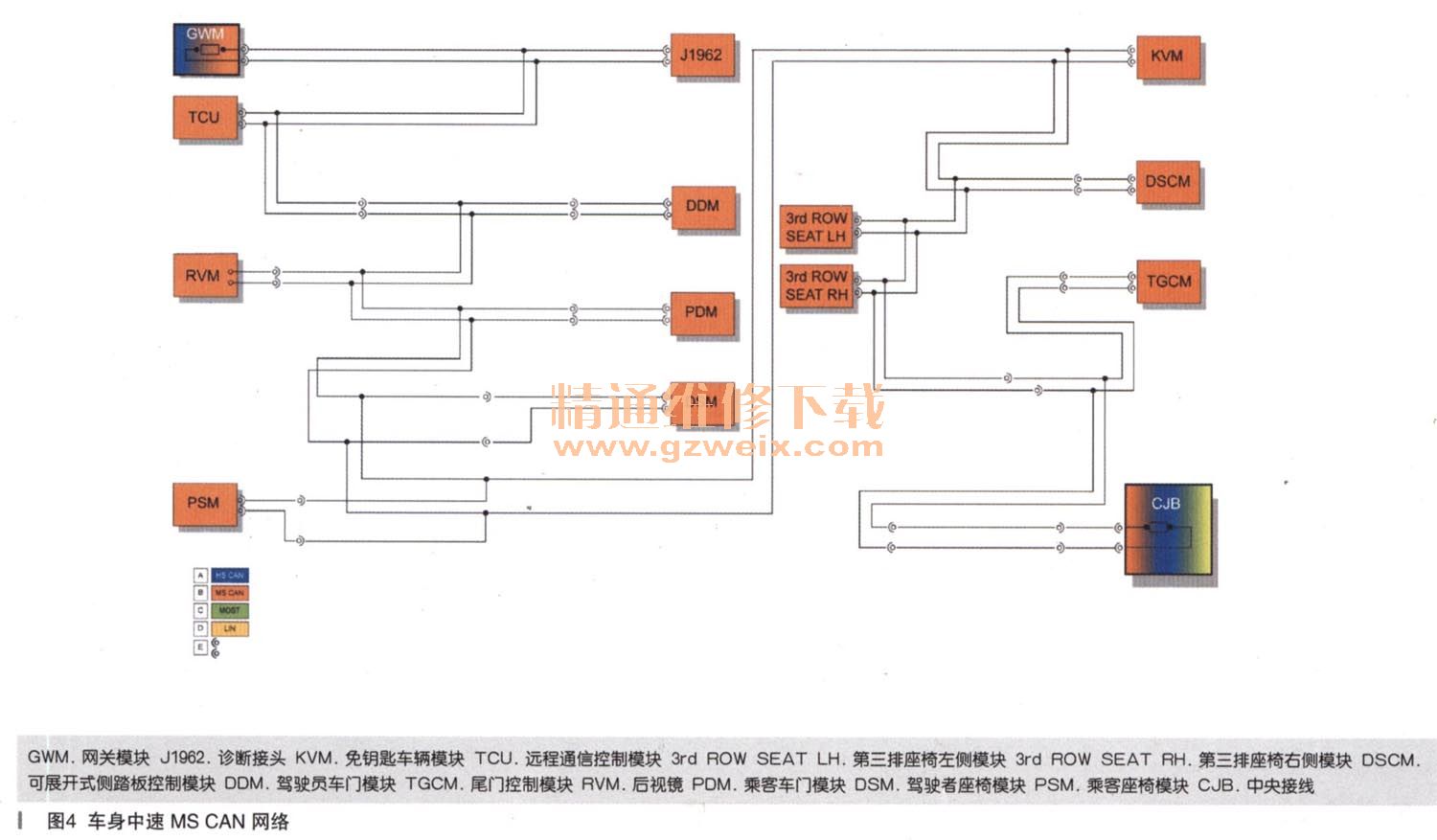

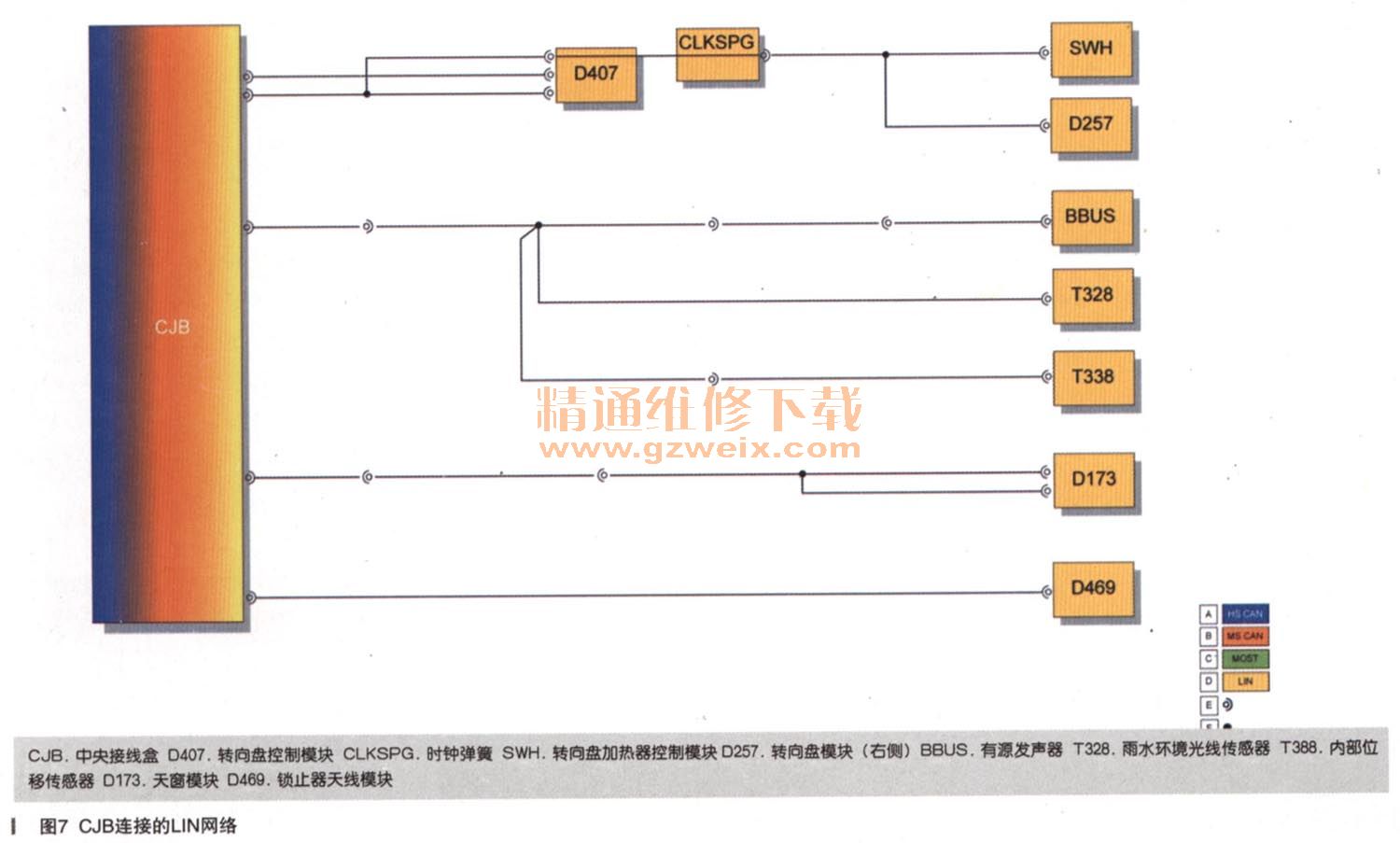

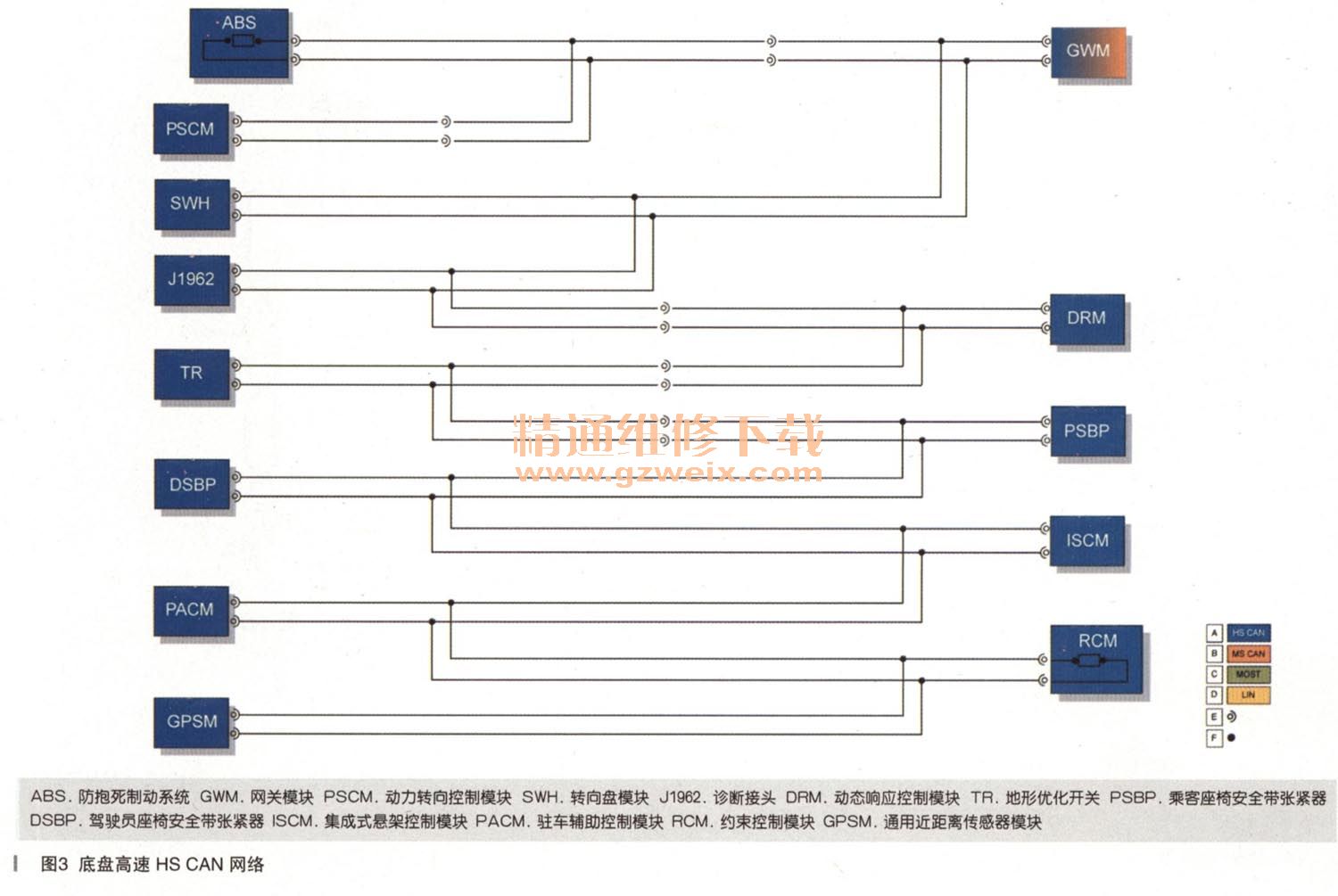

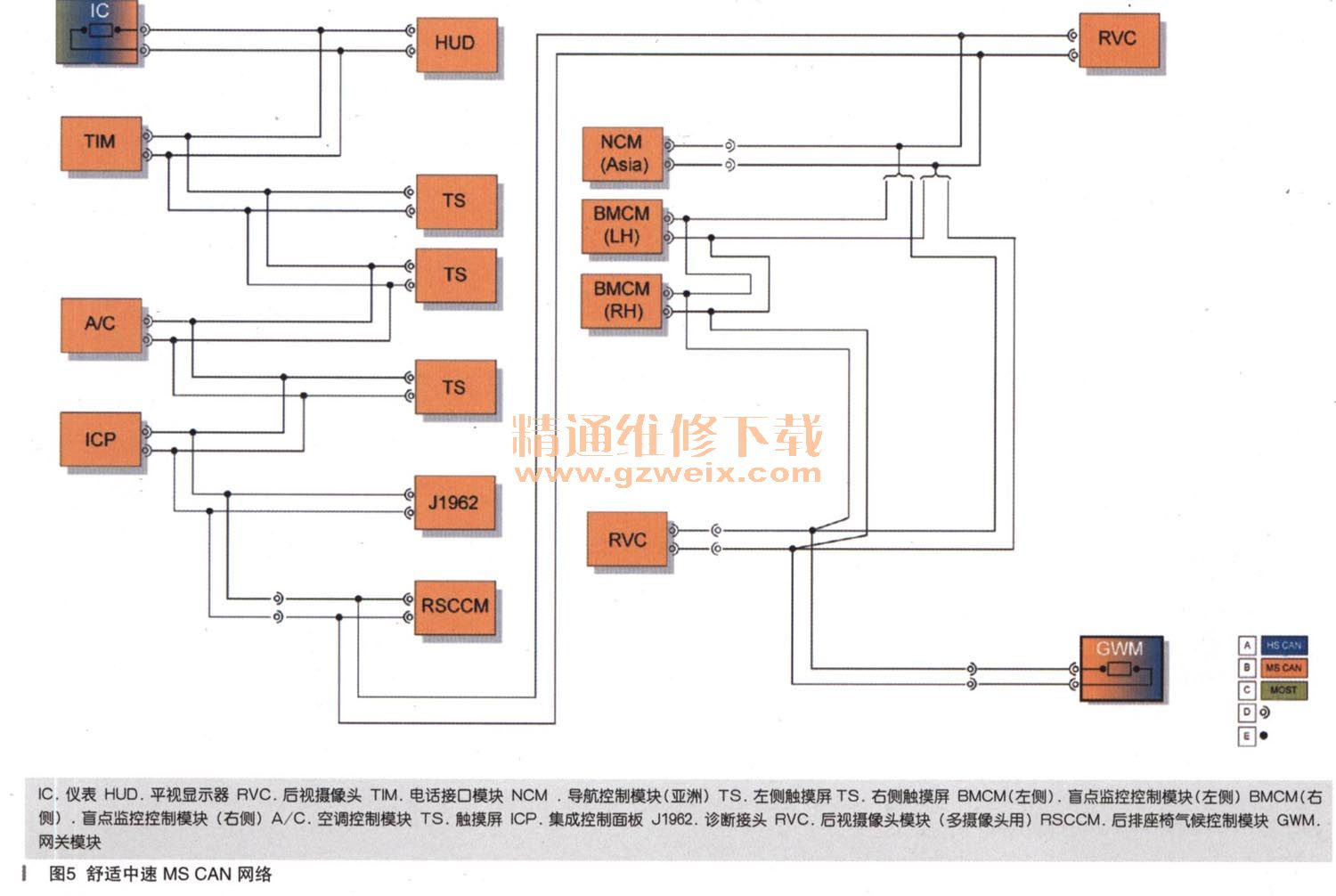

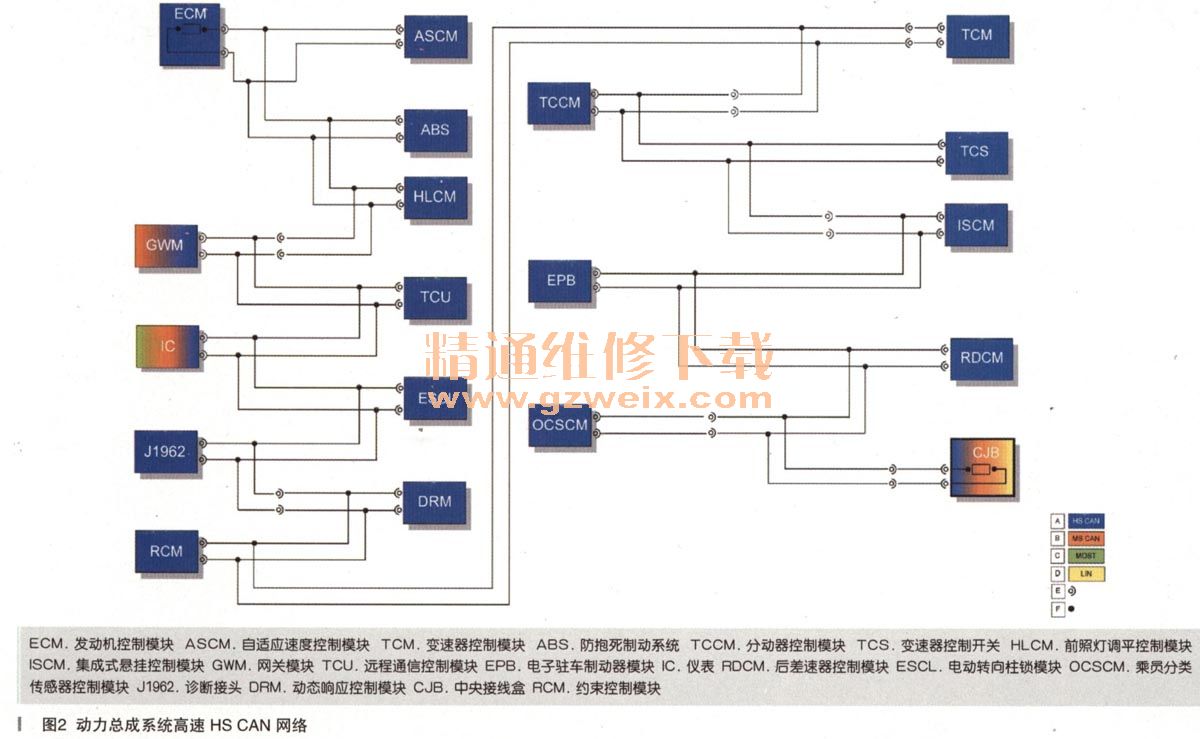

    2014款揽胜新运动采用多路CAN BUS通信,通信信息通过一个被称为网关模块(GWM)的中央模块进行共享。网关模块是所有CAN网络之间的接口。网络示意总图如图1所示,动力总成系统高速HS CAN网络如图2所示,底盘高速HS CAN网络如图3所示,车身中速MS CAN网络如图4所示,舒适中速MS CAN网络如图5所示,MOST网络如图6所示。CJB连接的LIN网络如图7所示。
