一辆行驶里程约1.8万km的2011款路虎揽胜。车主反映：该车触摸屏幕无法开启，音频系统瘫痪。检查触摸屏幕无法开启，CD机单元可以进碟和出碟。
    故障诊断：接车首先确认故障，经检查发现触摸屏幕无法开启，CD机单元可以进碟和出碟。

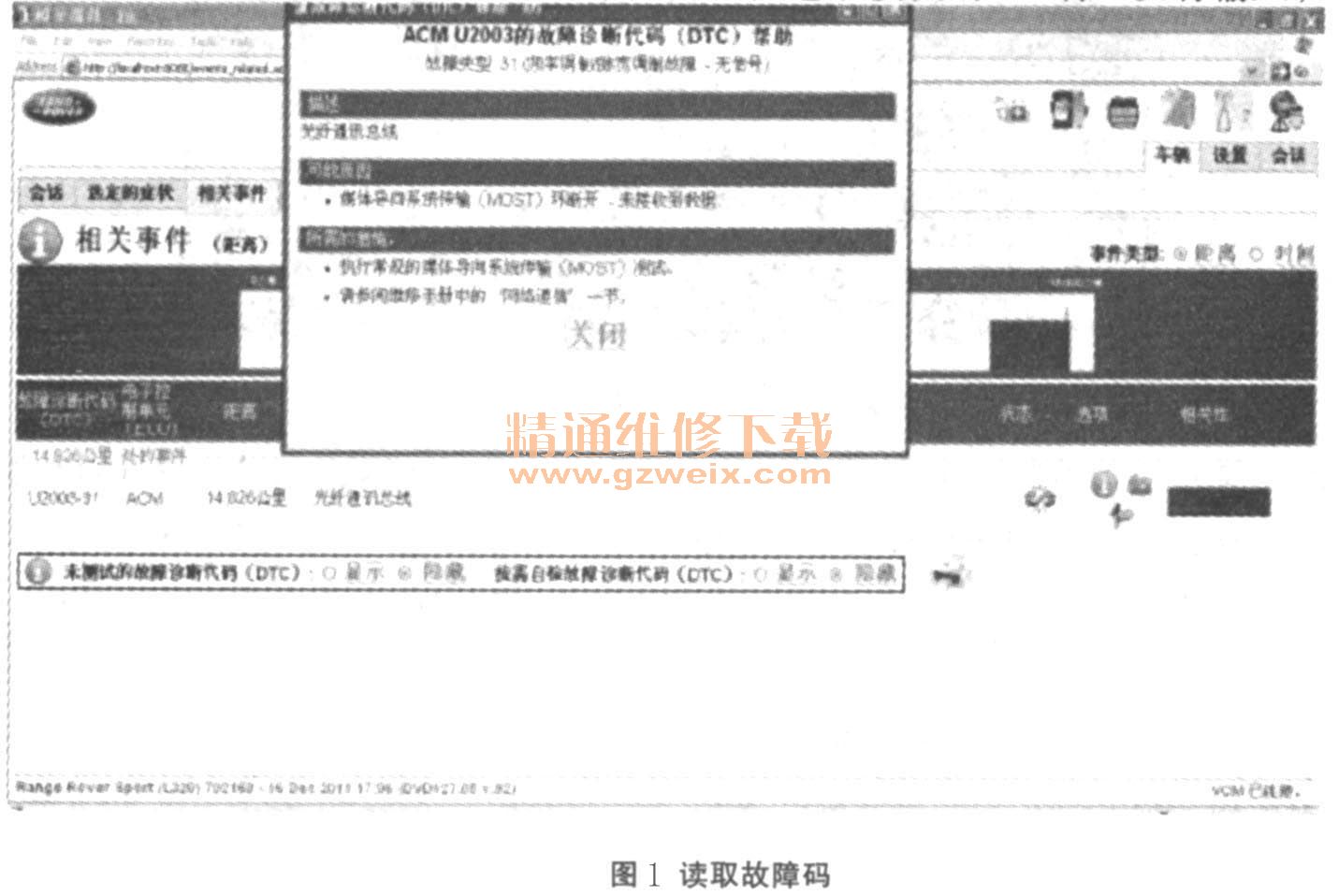

    用SDD读取故障码，存在U2003-31光纤系统总线（如图1所示）；拆下触摸屏幕查看触摸屏幕后面的插头连接情况，经检查确认连接良好。触摸屏后面的连接光纤导线OUT发光正常，查看触摸屏的下一个模块（辅助音频模块）．光纤的IN端口发光情况，IN端口发光正常。再查看辅助音频模块的下一个模块；（电话模块）光纤的IN端口发光情况（如图2所示），发现IN端口无光源传输出来。辅助音频模块的OUT端口没有光源输出（如图3所示），所以在电话模块的IN端口没有输入，导致整个的光纤信号传输在辅助音频模块处中断。检查辅助音频模块的供电线路，模块的供电电压为12.24V，供电正常。仔细分析故障原因应该是附属音频控制模块本身的损坏影响了整个音频系统的光纤信号的传输导致整个系统瘫痪。





    故障排除：更换附属音频控制模块。
    故障总结：数据传输在MOST中的一点断开，因其环形结构我们使把它叫做环路断开。环路断开的后果有：①声音和图像中断；②通过多媒体操作单元的操作和设置的中断；③在故障诊断管理器故障存储器中记录光纤数据总线中断的故障存储。环路断开的原因可能是：①光波导体中断；②发射或接收器控制模块电源故障；③发射或接收器控制模块故障。要确定环路断开的位置就必须实施环路断开故障诊断。光纤系统的通断是判断系统是否正常工作的重要依据，可以快速查找故障源。
