（3）安装机油泵链。

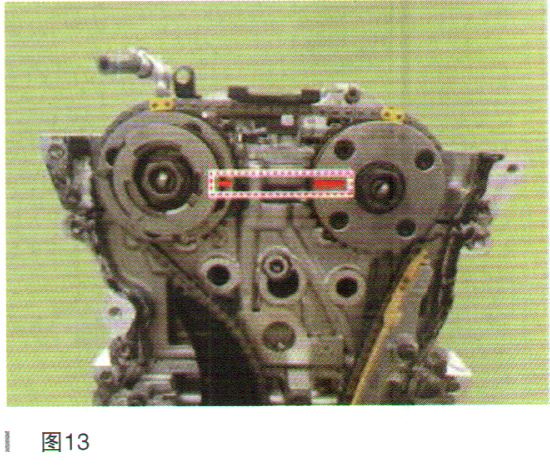

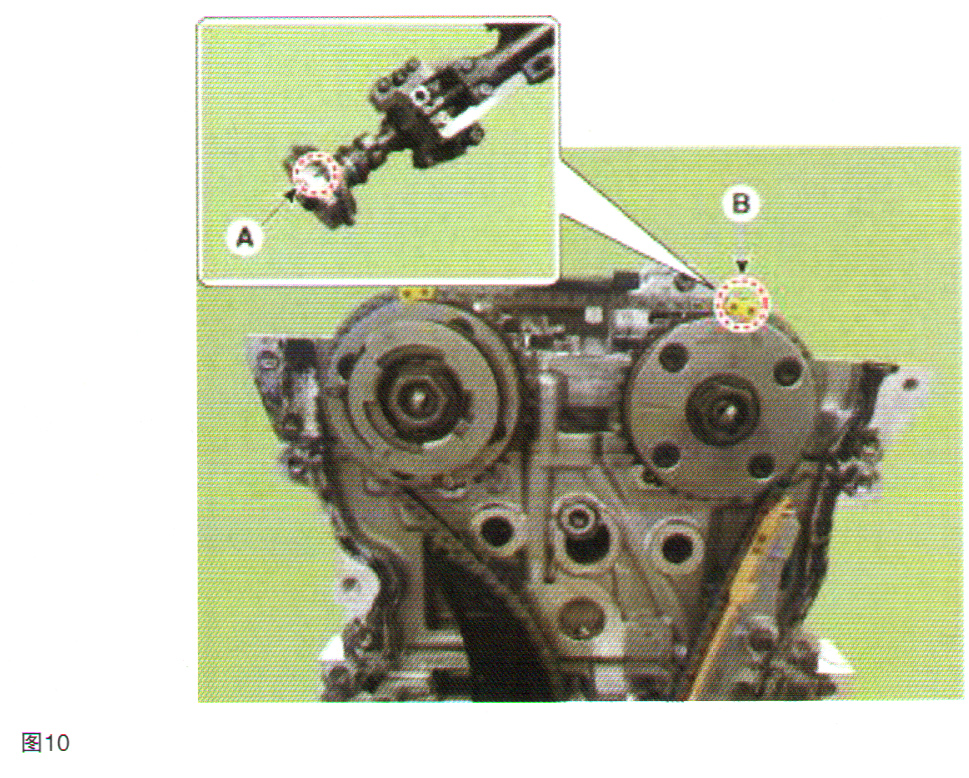

     （4）安装正时链条。安装正时链条时，请确保每个链轮的正时标记（如图10中A所示）与正时链的正时标记（如图10中B所示）（彩色链接）相匹配。进气CVVT正时标记如图10所示。排气CVVT正时标志如图11所示。曲轴链轮正时标记如图12所示。确认进气和排气CWT链轮上的TDC标记与气缸盖的顶面对齐，如图13所示。







     （5）安装正时链条导向器。规定扭矩：9.8-11.8N·m。

     （6）安装正时链张紧器臂。规定扭矩：9.8-11.8N·m。

     （7）安装正时链张紧器。规定扭矩：9.8-11.8N·m。安装正时链条张紧器并拆下销钉。

     （8）将凸轮安装到凸轮导向器上。规定扭矩：9.8-11.8N·m。

     （9）在使曲轴沿正常方向旋转（从正面顺时针方向看）两圈之后，确认进气和排气CWT链轮上的TDC标志与气缸盖的顶面对齐。

     （10）安装正时链条盖。

     （11）以相反的顺序安装其他零件。
