2014~2017年英菲尼迪ESQ1.6T MR16DTT柴油发动机正时
来源:本站整理  作者:佚名  2019-08-17 08:43:59

     图1显示了每个正时链条上的匹配标记和相应的安装了部件的链轮上的匹配标记之间的关系。

    1)检查曲轴键是否朝上。
    2)如果拆下张紧导板(前盖侧),则将其安装到前盖上。注意根据声音或感觉检查接头状况。

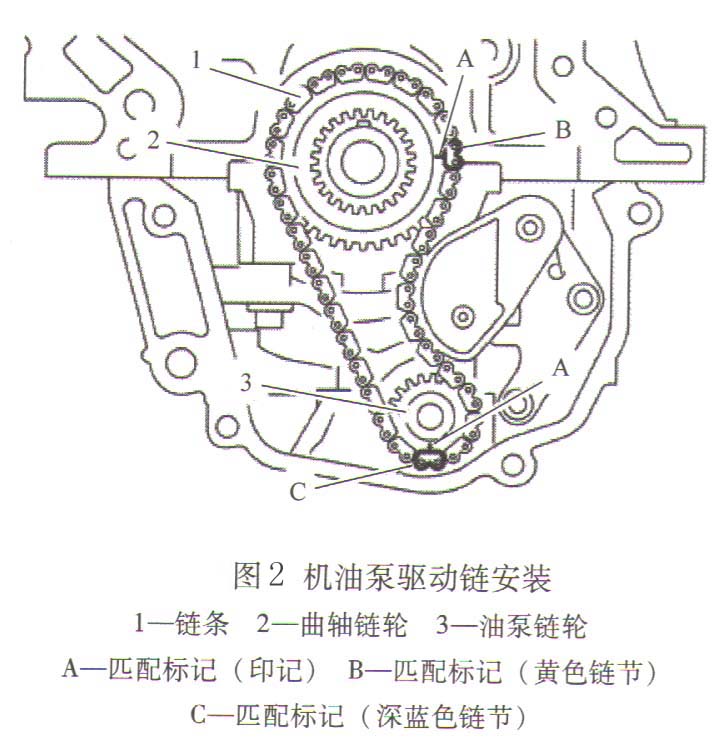

    3)安装曲轴链轮2、油泵链轮3和油泵驱动链条1,见图2。
    .安装时对齐各链轮和油泵驱动链条上的匹配标记。
    .如果这些匹配标记没有对齐,则略微转动油泵轴以修正位置。
    注意安装油泵驱动链条后,再次检查各链轮的匹配标记位置。

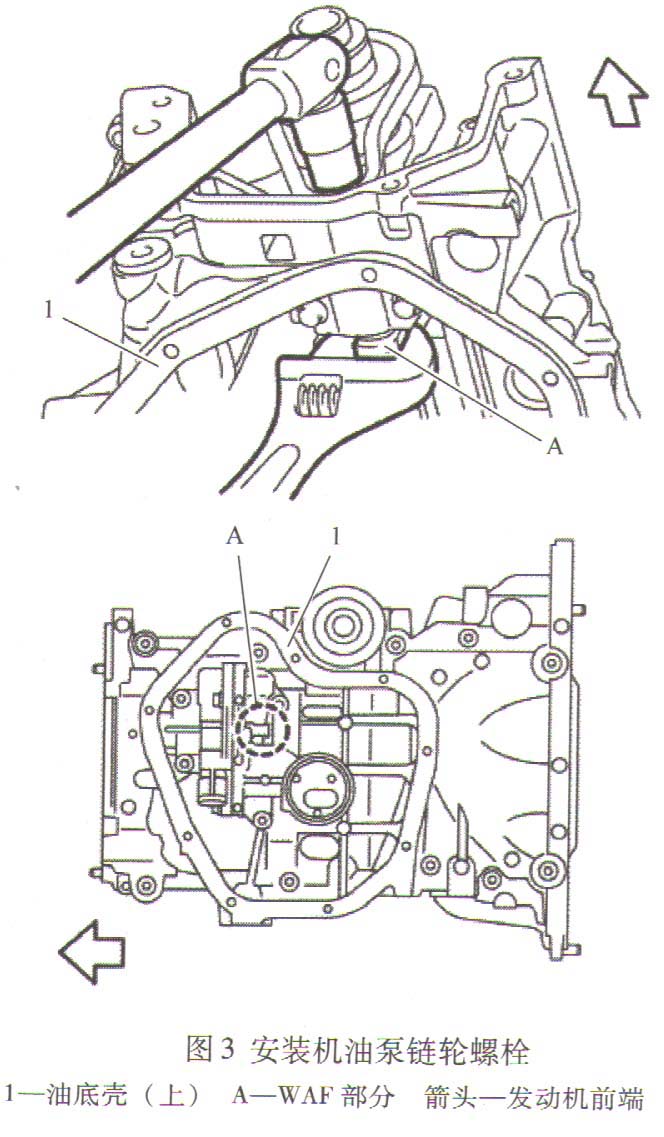

    4)抓住油泵轴的WAF部分(mWAF ;10mm) A,然后拧紧机油泵轴链轮螺栓,见图3。
    注意:抓住油泵轴的WAF部分。切勿通过拧紧油泵驱动链条来松开油泵轴链轮螺栓。

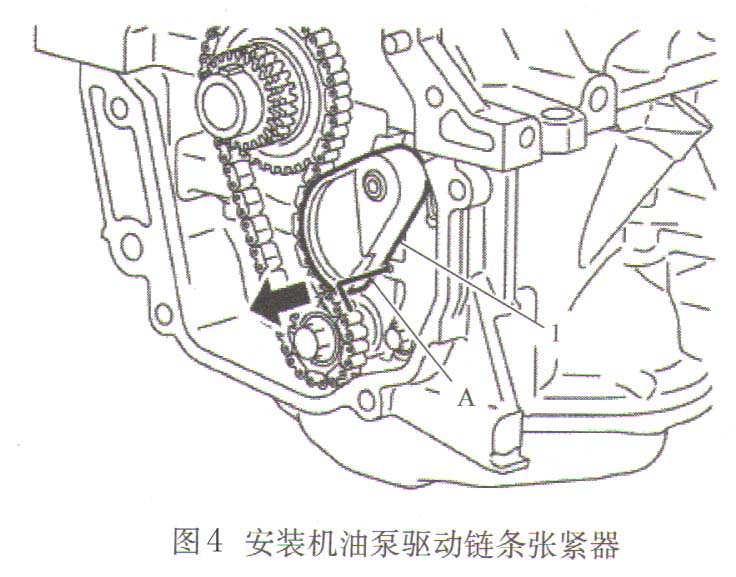

    5)安装油泵链条张紧器1,见图4。
.用限位销A将油泵张紧器面固定在完全压缩位置,然后安装。
    .安装油泵链条张紧器后,用力(箭头)拉出限位销。
    .重新检查油泵驱动链条和每个链轮的匹配标记位置。
    6)对齐各链轮匹配标记与正时链条的匹配标记,见图5。如果这些匹配标记没有对齐,则抓住六角形部分略微转动凸轮轴以修正位置。安装正时链条后,再次检查各链轮和正时链条的匹配标记位置。

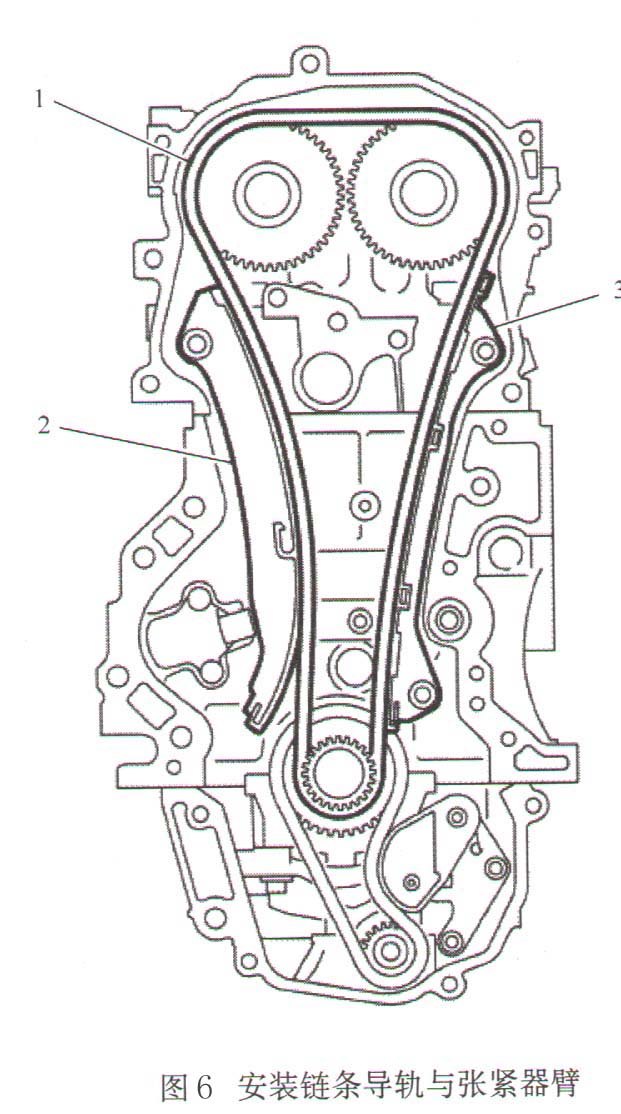

    7)安装松弛导轨2和张紧侧链条导轨3,见图6。图中1为正时链条。
    8)安装正时链条张紧器。用限位销将柱塞固定在完全压缩位置,然后安装。在安装正时链条张紧器后,用力拉出限位销。注意将张紧器安装在凸轮侧后,拉出锁止销。发动机没有安装张紧器的,如果拉出锁止销栓塞会跳出,所以切勿使用张紧器(如果使用了,栓塞将不平滑移动)。重复使用凸轮侧的张紧器:安装后,向栓塞尖端拉起并移动棘齿卡子,将张紧器平行放置在栓塞的外槽。
    9)重新检查正时链条和每个链轮的匹配标记位置。
