2．正时链单元安装步骤

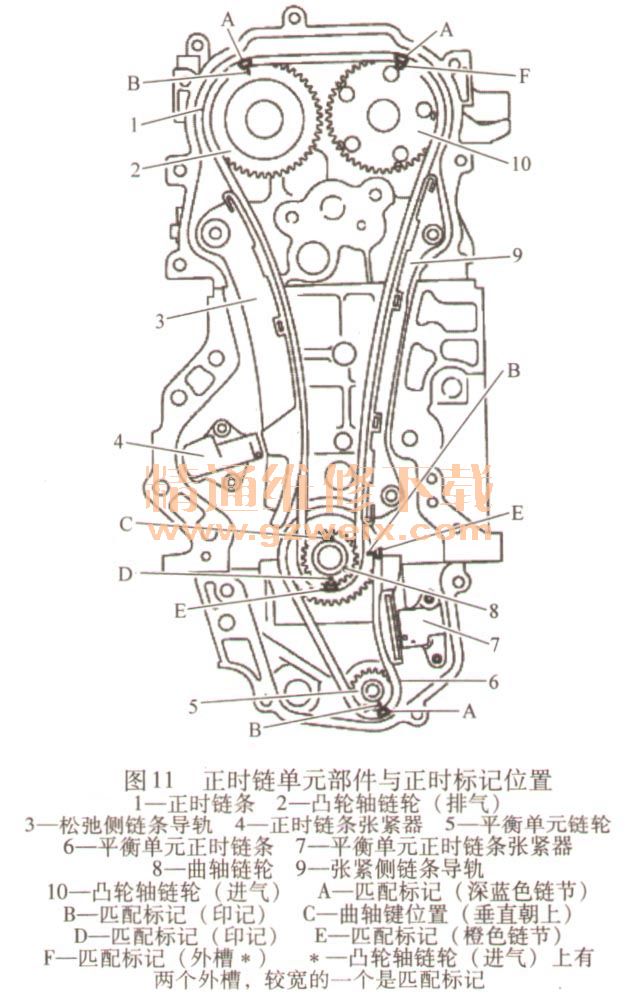

    注意：切勿重复使用O形圈。图11所示为已安装的部件，正时链条和相对应链轮匹配标记之间的关系。

    1）检查曲轴键是否朝上。
    2）如果拆下张紧侧链条导轨（前盖侧），则将其安装到前盖上。根据声音或感觉检查接头状况。
    3）安装曲轴链轮2，平衡单元链轮3和平衡单元正时链条1，见图12。

    安装时对齐各链轮和平衡单元正时链条上的匹配标记。如果这些匹配标记没有对齐，则略微转动平衡轴以修正位置。安装平衡单元正时链条后，检查各链轮的匹配标记位置。
    4）抓住平衡单元轴的WAF部分（WAF ；19mm ），然后拧紧平衡轴链轮螺栓。
    注意：用WAF部分A固定平衡单元轴。切勿通过拧紧平衡单元正时链条来松开平衡轴链轮螺栓，见图13。

    5）安装平衡单元正时链条张紧器1。使用限位销将柱塞固定在完全压缩的位置，然后安装，见图13。
    安装平衡单元正时链条张紧器后，拉出（箭头）限位销，见图13。再次检查平衡单元正时链条和各链轮的匹配标记位置。
    6）对齐各链轮匹配标记与正时链条的匹配标记，见图14。

    如果这些匹配标记没有对齐，请抓住六边形部位稍微转动凸轮轴以修正位置。
    注意：安装正时链条后，再次检查各链轮和正时链条的匹配标记位置。
    7）安装张紧侧链条导轨和松弛侧链条导轨。
    8）安装正时链条张紧器。使用限位销将柱塞固定在完全压缩的位置，然后安装。安装正时链条张紧器后，用力拉出限位销。
    9）再次检查正时链条和每个链轮的匹配标记位置。
    10）安装前油封。
    11）按以下步骤安装前盖：
    ①将新O形圈安装到缸体上。注意切勿重复使用O形圈。务必对齐O形圈。

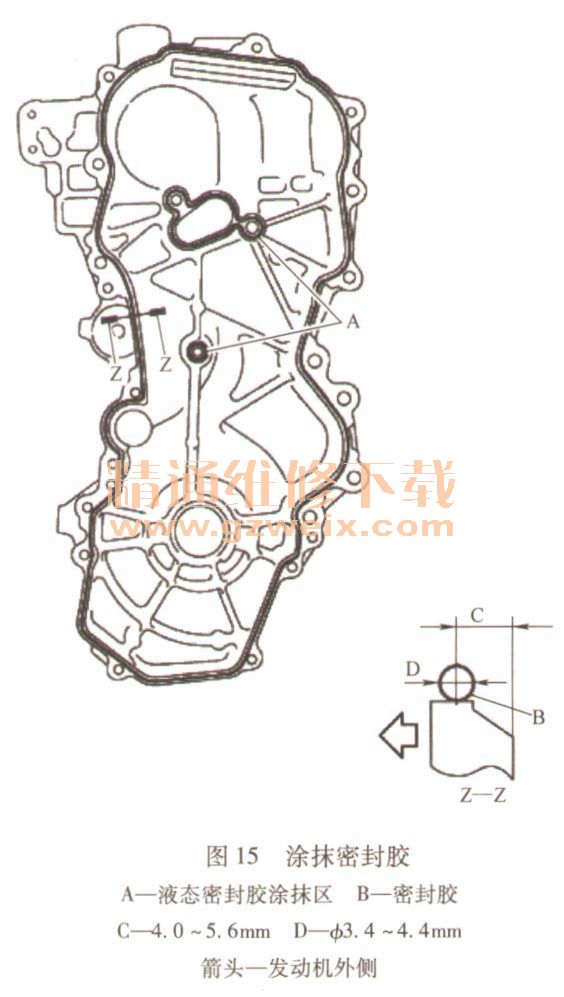

    ②如图15所示，使用胶管挤压器（通用维修工具）以连续点状的方式在前盖上涂抹液态密封胶。请使用原厂液态密封胶或同等产品。
