15）拆下松弛侧链条导轨2、张紧侧链条导轨3和正时链条1，见图8。拆卸正时链条后，切勿分别转动各曲轴或凸轮轴。这会导致气门和活塞之间相互碰撞。
16）用下列步骤拆下曲轴链轮和平衡单元驱动部件：

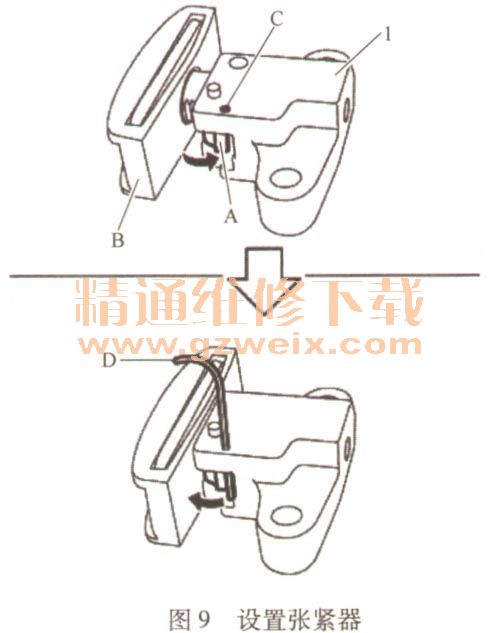

①在图9方向按下限位器凸耳A，朝平衡单元正时链条张紧器1方向推动平衡单元正时链条松弛侧链条导轨B。平衡单元正时链条松弛侧链条导轨可通过按下限位器凸耳松开。随后，可以移动平衡单元正时链条松弛侧链条导轨。
②在张紧器主体孔C内插入限位器销D，以固定平衡单元正时链条松弛侧链条导轨。用直径约1. 2mm的硬金属销作为限位销。
③拆下平衡单元正时链条张紧器。当无法使杆上的孔和张紧器主体上的孔对齐时，略微移动平衡单元正时链条松弛侧链条导轨来对齐这些孔。
④抓住平衡轴的WAF部分（WAF；19mm），然后松开平衡单元链轮螺栓。
注意：用WAF部分固定平衡单元轴。切勿通过拧紧平衡单元驱动链条来松开平衡单元链轮螺栓。
⑤作为一组拆下曲轴链轮，平衡单元链轮和平衡单元正时链条，见图10。
17）如果需要，从前盖上拆下张紧侧链条导轨（前盖侧）。
